Descrição do Produto

A linha EB80 da Metal Work

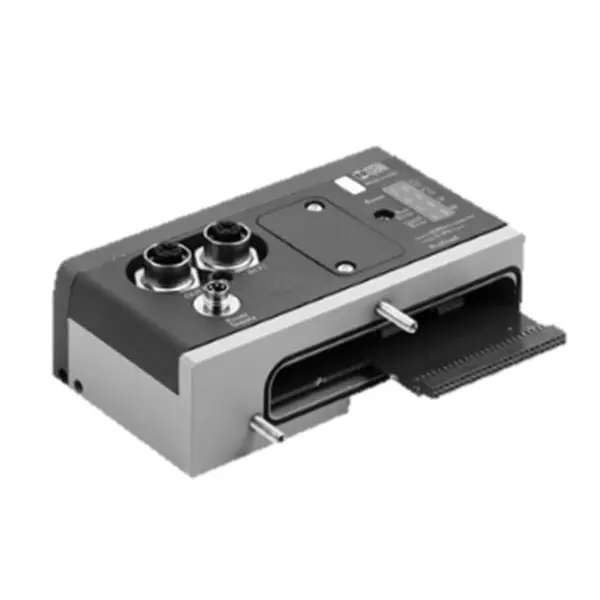

A tarefa do subsistema “Conexão Elétrica - E” é alimentar os sistemas EB 80, transmitir sinais de controle para as válvulas solenoide, enviar e receber sinais dos módulos de gerenciamento de entrada/saída e dos diagnósticos de controle. Versões com um conector multipolar ou para fieldbus também são oferecidos.

 No entanto, vale observar que a ilha de válvulas solenoide funciona em ambos os sistemas. Isso significa que as válvulas, as bases e os elementos intermediários podem funcionar tanto com controles paralelos como seriais (patenteados).

 Eletrônicos inteligentes de todos os módulos de conexão elétrica, incluindo dispositivos multipolares, podem ser usados para controlar funções inesperadas, incluindo diagnósticos muito interessantes.

O sistema pode ser fornecido com uma faixa muito ampla de tensão, de maneira que a ilha do EB 80 possa ser controlada a 12 VDC ou 24 VDC (patenteado). Sobretensões de até 30% do valor considerado, ou seja, até 31.2 V, são aceitas. A tensão mínima para pilotos solenoide pode ser de 10.8, ou seja, 12V-10%.

O corpo da versão multipolar é constituído por uma peça feita de metal. Em contrapartida, versões com fieldbus são constituídas por duas partes: uma inferior com um corpo único de metal separado do protocolo de BUS; uma superior com um corpo feito de tecnopolímero exclusivo para cada protocolo de BUS.
