Descrição do Produto

Medidor de Resistência

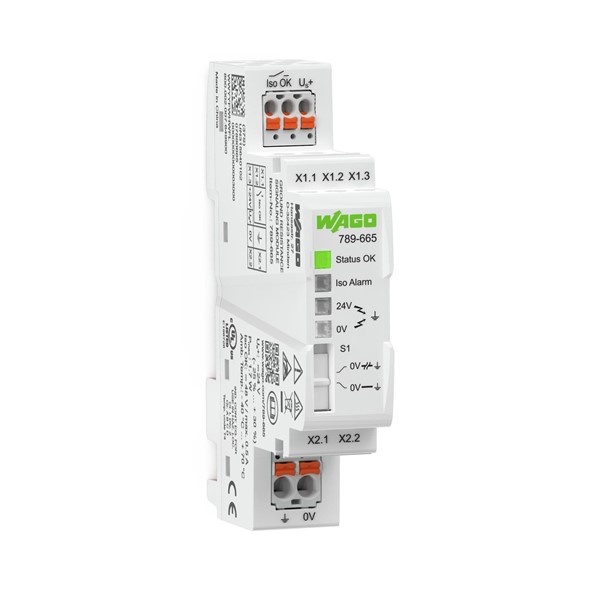

O módulo da WAGO sinaliza um valor abaixo de uma resistência de isolamento assimétrica não ajustável entre +24 V ou 0 V da tensão de alimentação e terra com um contato livre de potencial (Iso OK) e LED de status. O contato Iso OK pode ser avaliado através de um PLC. Este estado é mantido até o próximo intervalo de medição.

Operação com Circuito de Controle Aterrado (Equalização de Potencial Funcional)

O módulo estabelece uma conexão interna entre as conexões 0 V (X2.2) e terra (X2.1) por meio de uma chave semicondutora.

Em intervalos de 10 s, esta conexão entre 0 V e terra é interrompida por 0,5 s, e a resistência de isolamento entre +24 V (X1.3) ou 0 V (X2.2) da tensão de alimentação e terra (X2.1) está determinado.

A conexão de aterramento no módulo não atende aos requisitos de um terminal de aterramento de proteção (PE). Serve como base funcional. O método de medição não envolve o módulo estabelecendo qualquer conexão permanente entre 0 V e o terra.

Operação com circuito de controle não aterrado

Neste modo de operação, a chave semicondutora para estabelecer uma conexão entre 0 V (X2.2) e terra (X2.1) é desativada. Em intervalos de 1 s, a compensação da resistência de isolamento é determinada para 0,5 s.

O módulo não atende aos requisitos de um dispositivo de monitoramento de isolação conforme EN 61557-8.

Contato “Iso OK”

O contato livre de potencial serve para apoiar a avaliação (por exemplo, através de um PLC) de falhas de isolação iminentes.

Este contato não deve ser usado para ligar produtos relacionados à segurança que possam causar o desligamento do circuito.
