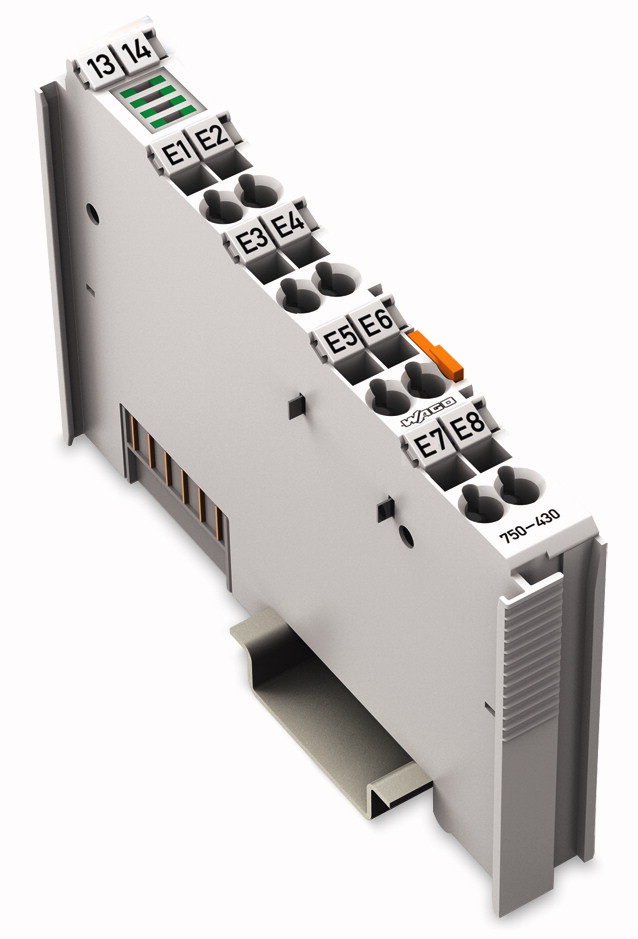

Módulo de entradas digitais para até 8 canais, alimentação feita através do barramento, com tecnologia de conexão Cage Clamp. Encapsulamento compacto
O módulo de entrada fornece 8 canais em uma largura de apenas 12 mm (0,47 pol.). A carga conectada é comutada via saída digital do sistema de controle, todas as saídas são protegidas contra curto-circuito. Os níveis de campo e sistema são isolados eletricamente.
- O módulo possui conexões push-in CAGE CLAMP® que permitem a conexão de condutores sólidos simplesmente empurrando-os para dentro;

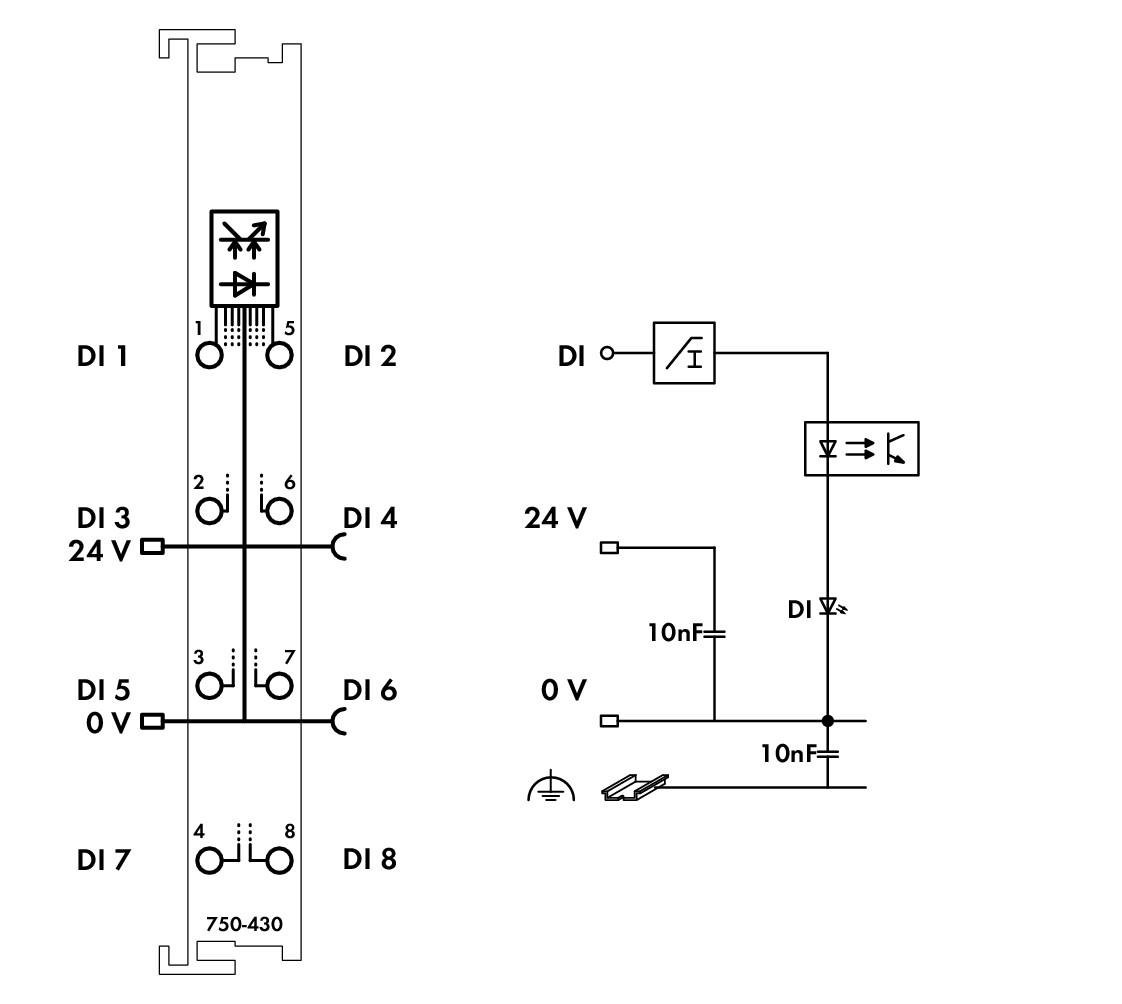

- Cada canal de entrada possui um filtro RC de rejeição de ruído;

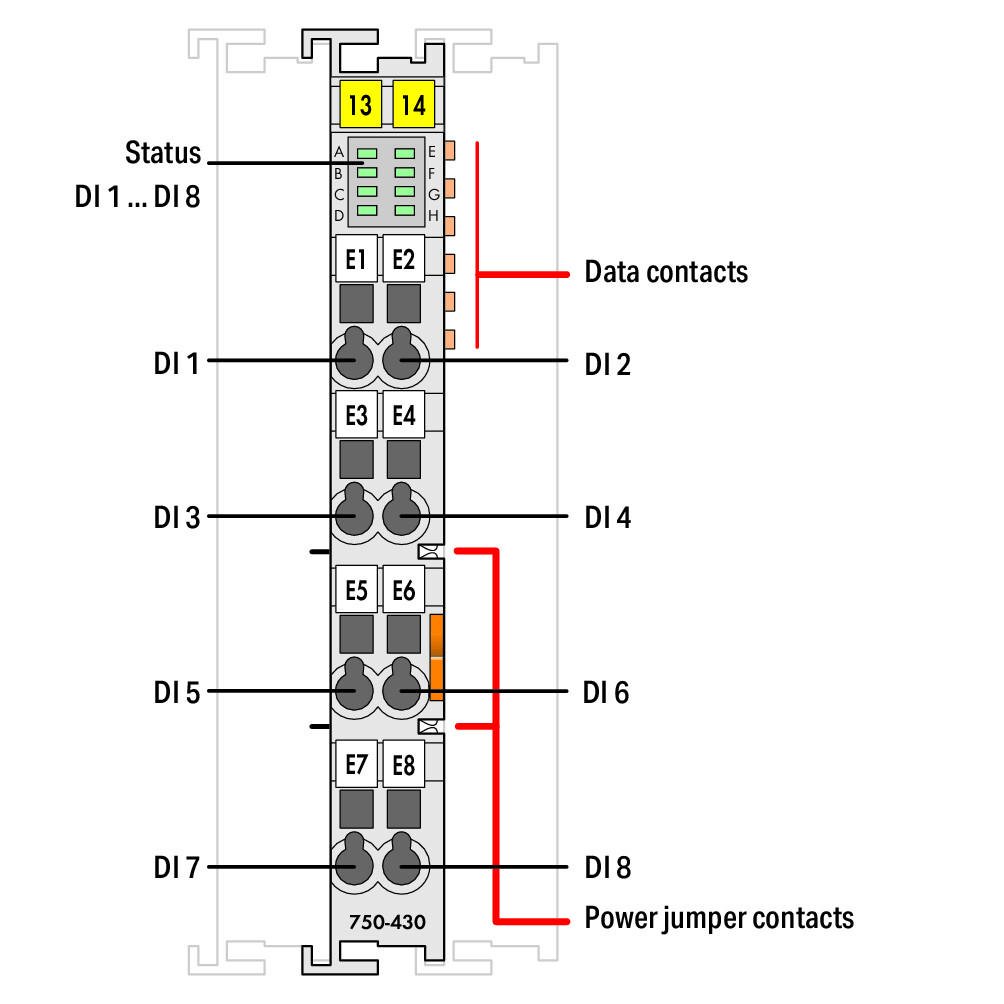

- Um LED verde indica o status comutado de cada canal;
- Os níveis de campo e sistema são isolados eletricamente;
- É necessária uma ferramenta de operação com uma lâmina de 2,5 mm (210-719) para abrir as conexões do Push-in CAGE CLAMP®.
Compatível com qualquer Controlador ou Remota WAGO
| Quantidade de entradas | 8 |
| Sinal de entrada | 24VDC |
| Corrente consumida no barramento | 17 mA |
| Tensão de nivel lógico baixo | -3 a 5 VDC |
| Tensão de nivel lógico alto | 15 a 30VDC |

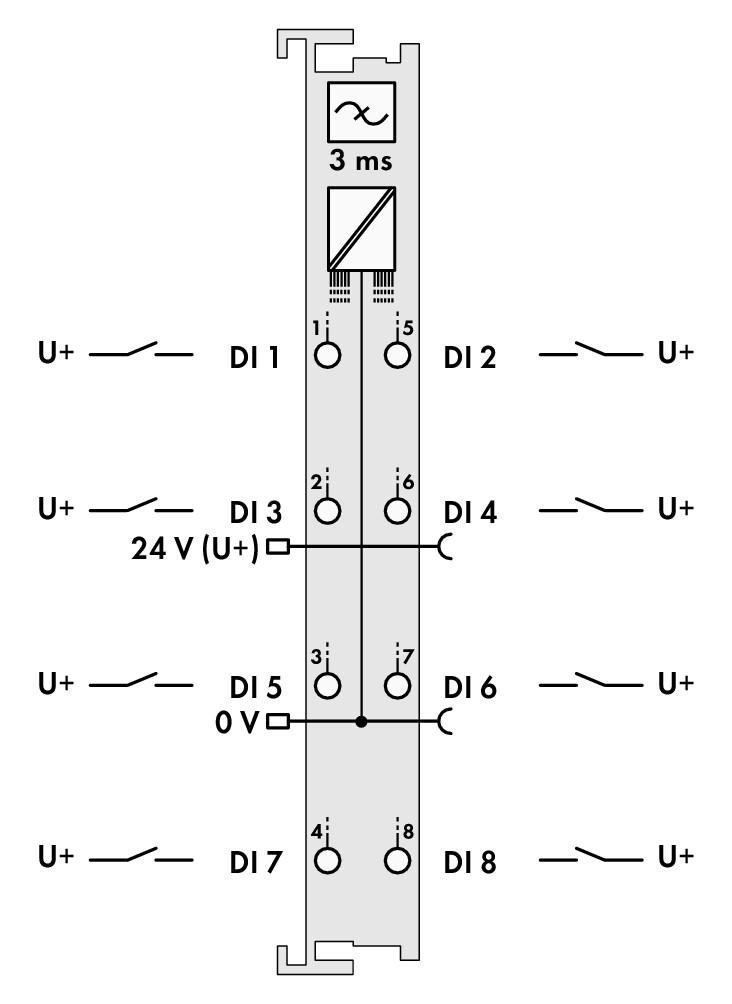

| Filtro de Entrada | 3 ms |
| Largura do Bit | 8 Bit |
| Seção do cabo | 0,08 … 2,5 mm² |
| Indicadores | 8 LEDs para indicar o estado das entradas |
| Dimensão | 12 x 67.8 x 100mm |
| Encapsulamento | Plástico |
| Grau de proteção | IP20 |
| Temperatura de operação | 0 a 55°C |
| Fabricante | WAGO |
| Código do Fornecedor | 750-430 |
| Código Safety Control | 000632 |
| Datasheet | DATASHEET MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
| Manual | MANUAL MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
| Desenho | ARQUIVO 3D MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
