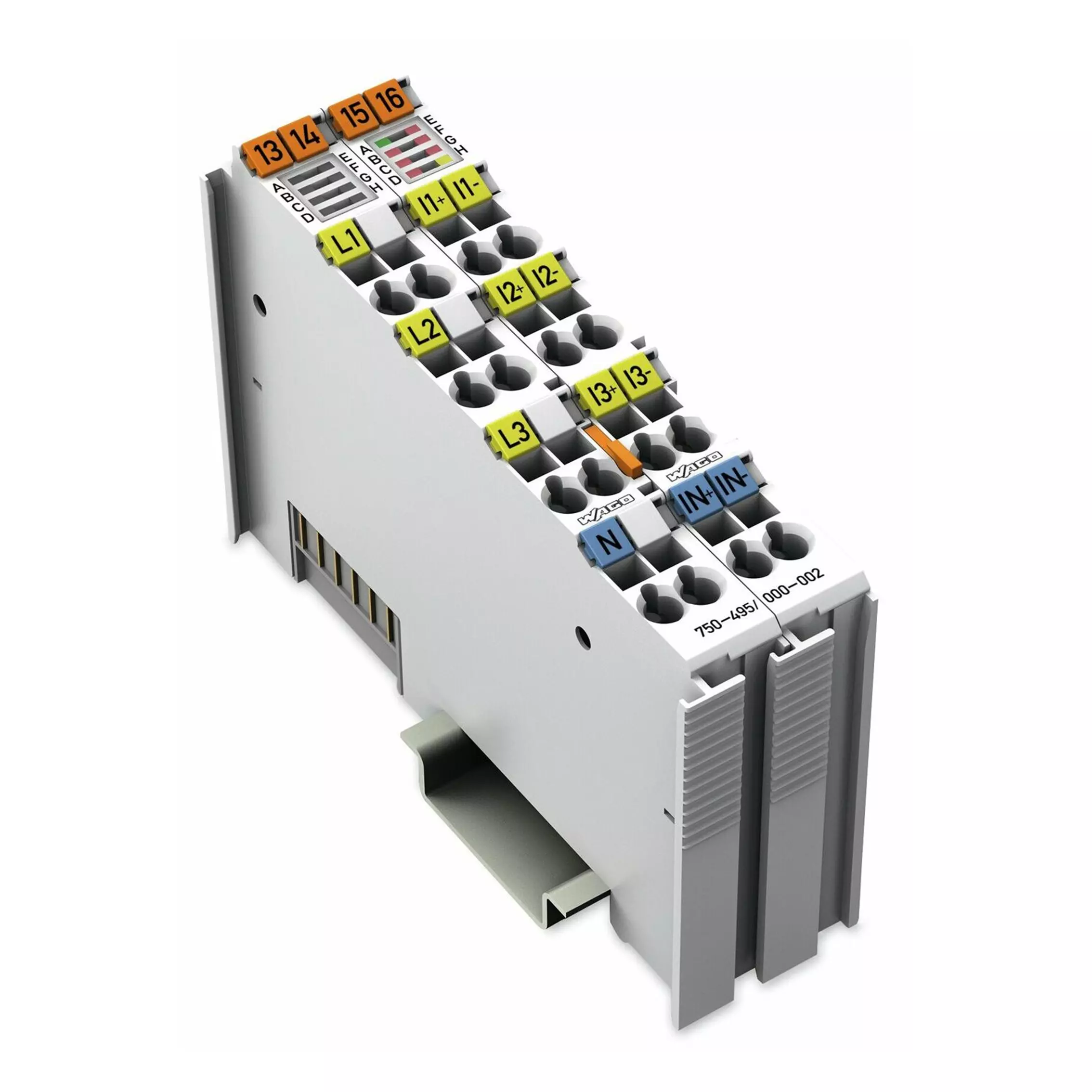

Módulo de Medição de Energia Trifásica - 750-495/000-002

Descrição do Produto

Módulo de Mediição de energia trifásica - 750-495/000-002

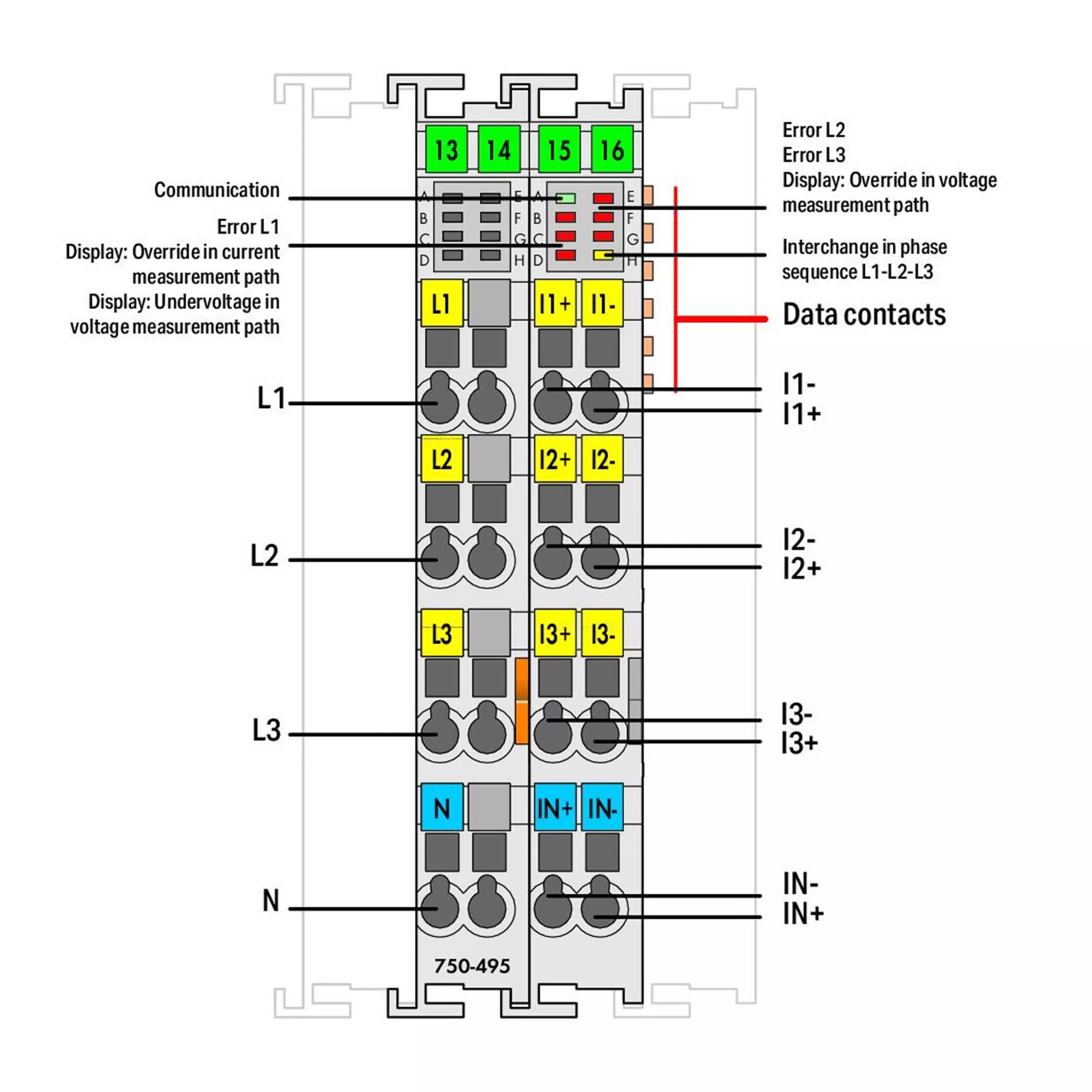

O módulo de medição tri-fásico 750-495 mede os dados elétricos em uma rede de alimentação trifásica. A tensão é medida através de conexão de rede para L1, L2, L3 e N.. A corrente das 3 fases é alimentada para IL1, IL2,IL3 e IN (dois pontos de fixação cada +,-) via transformadores de corrente. O módulo 750-495 transmite métricas (como energia reativa, efetiva, aparente, consumo energético, fator de potência, ângulo de fase, frequência, excesso ou baixa tensão) diretamente para a imagem de processo sem exigir energias de computação altas do controlador. Ambas as análises abrangentes métricas e harmônicas de até 41 st harmônico permitem a extensiva análise da rede através do barramento de campo. As métricas permitem que o operador otimize a alimentação de um drive ou máquina, protegendo o sistema de danos e erros. Falhas no isolamento podem ser detectadas e evitadas, através da medição de corrente realizada no condutor neutro. O visor de 4 quadrantes indica o tipo de carga (indutiva, capacitiva) e se é um consumidor ou produtor de energia.
