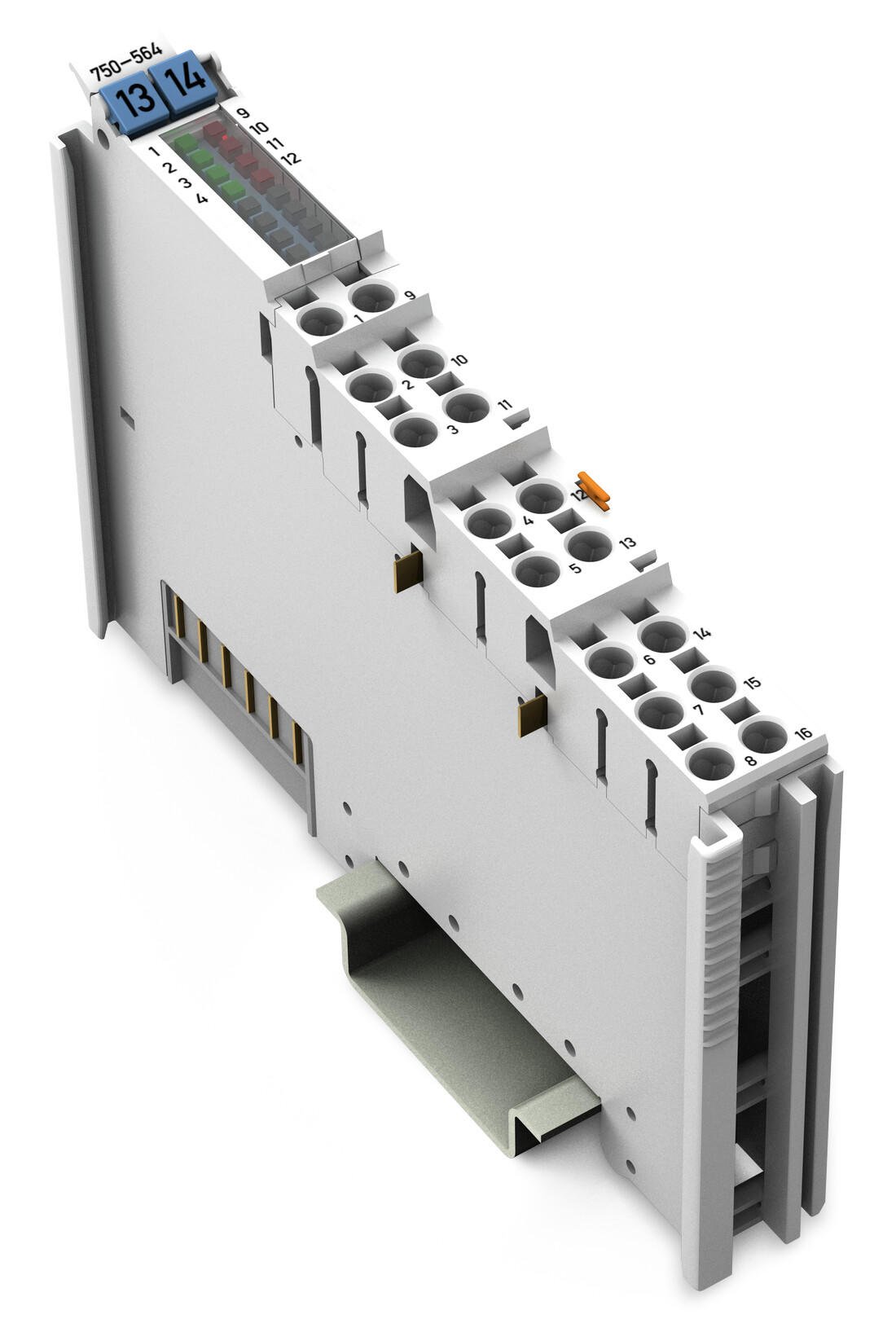

Módulo de saídas analógica - 4 canais - Tensão/Corrente - 750-564

O módulo de entrada analógico disponibiliza os sinais analógicos mais comuns de instrumentação. Permitindo a configuração dos 4 canais de forma independente, com os sinais de tensão 0..12V ou de corrente 0..22mA

Descrição do Produto

Módulo de Saída

Proteção Contra Curto-Circuitos: As saídas são protegidas contra curto-circuitos. As entradas e saídas são continuamente monitoradas para curtos-circuitos e alimentação de tensão de diferentes origens.

Indicação de Status: O LED verde associado a cada um dos 4 canais de entrada e 4 canais de saída indica o estado do sinal. Dois LEDs vermelhos também indicam erros internos ou externos.

Configuração do Endereço PROFIsafe: O endereço do PROFIsafe pode ser definido usando o switch codificador, localizado na lateral do módulo.

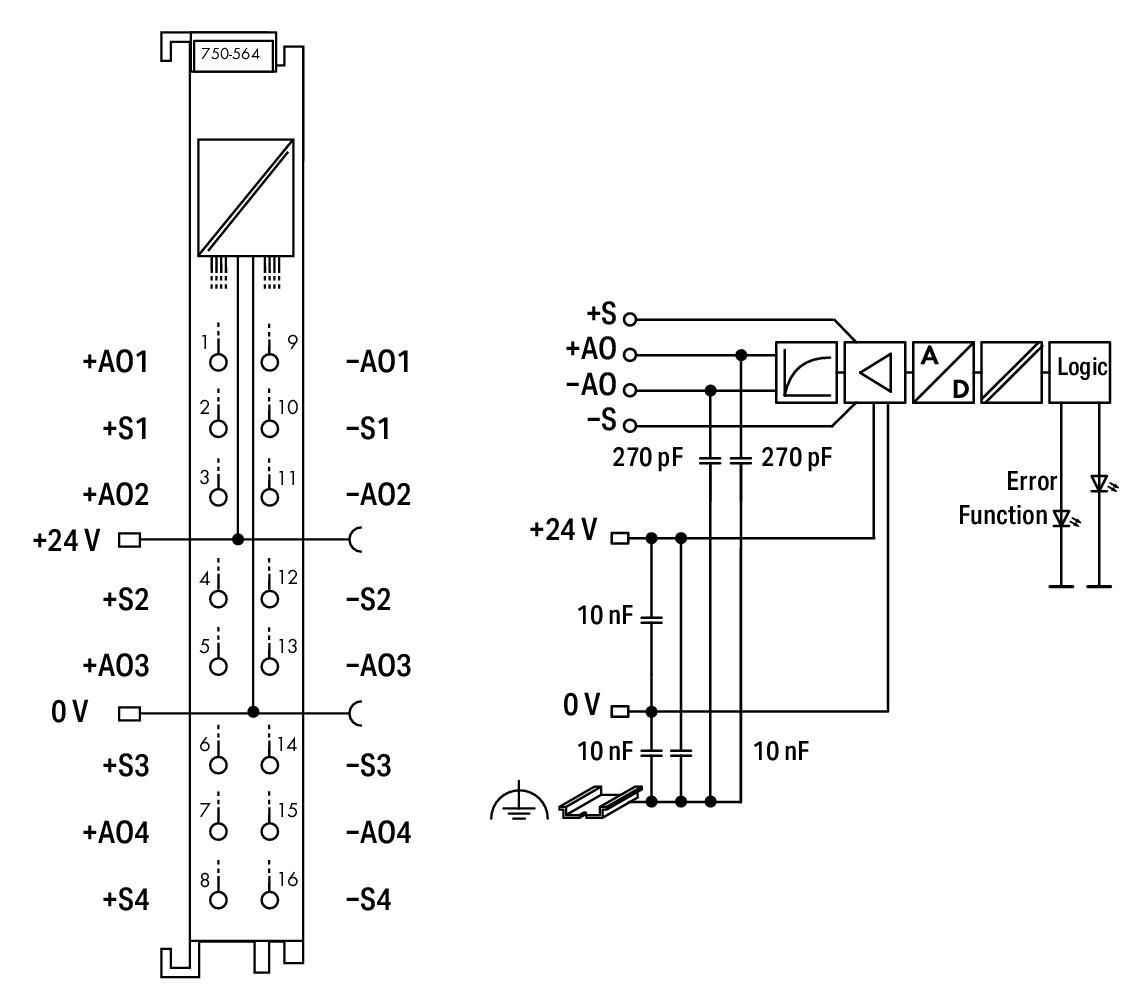

Isolamento Elétrico: Um optoacoplador fornece o isolamento elétrico entre o barramento e o lado do campo.

Organização dos Módulos: Módulos de entrada individuais podem ser organizados em qualquer configuração ao configurar o nó do barramento de campo. Uma organização em grupos não é necessária.

Informações Adicionais: Consulte o manual do produto para mais informações.

Dados Técnicos

Número de canais	4
Sinal de entrada	-+5V / -+10V / -+12V \| -+10mA / -+20mA / -+22mA / -+12mA
Largura do bit	4 x 16 Bit(Sinal); 4 x 8 Bit(status)
Corrente consumida no barramento	60mA
Resolução	16 bits
Tempo de conversão	3ms
Modo de conexão	Cage Clamp
Dimensão	12 x 100 x 69mm
Encapsulamento	Plástico
Grau de proteção	IP20
Temperatura de operação	0 a 55°C
Fabricante	WAGO
Código do Fornecedor	750-564
Código Safety Control	028501

Download

Manual	MANUAL MÓDULO	Visualizar PDF
Datashet	DATASHEET MÓDULO	Visualizar PDF
