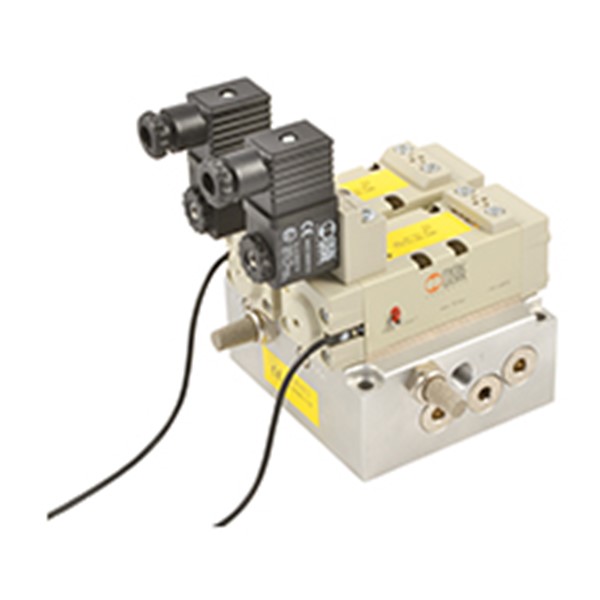

Válvula de segurança dupla ISO 5599/1 - 1/2 - Sensor 2.5m 3 fios

Descrição do Produto

Partindo de uma série de válvulas robustas e confiáveis, como as da norma ISO 5599/1, foram acrescentadas algumas características especiais, tais como a presença de um sistema de diagnóstico do estado das válvulas e a criação de um canal duplo que garante a redundância da arquitetura.
A versão mais simples possui uma válvula monoestável 5/2, operada eletropneumaticamente. É de conhecimento comum que quando este tipo de válvula está no estado ocioso (bobina não energizada), a porta 1 está conectada à porta 2, e a porta 4 alivia. Quando a válvula é operada (bobina energizada), o orifício 1 é conectado ao orifício 4, e o orifício 2 alivia. Quando a bobina é desenergizada novamente, a válvula é retornada ao estado ocioso (assim a porta 4 alivia) por meio de uma mola que retorna a bobina para a posição inicial. Em caso de falha, o carretel pode permanecer na posição de atuação, mesmo com a bobina desenergizada, deixando a porta 4 pressurizada. Para compensar este problema, adicionamos um sensor de efeito Hall que lê a posição da bobina.
Para aqueles que requerem PLs superiores, também desenvolvemos uma versão de duplo canal (redundante) que requer o uso de válvulas ISO 5599/1 com uma bobina monitorada disposta de modo que os orifícios e estejam em paralelo e os orifícios 4 estejam em série. Se apenas uma das válvulas desenergiza, a porta 4 alivia, assim, mesmo que uma das duas bobinas permaneça bloqueada, a outra garante o alívio do circuito de ar comprimido. Também neste caso, a presença de sensores de posição dos distribuidores pode ser utilizada para controlar o estado
A válvula dupla também está disponível em 3 tamanhos para a série ISO 5599/1. É um componente de categoria 4 de acordo com a ISO EN 13849 e é adequado para utilização em circuitos de segurança até PL=e. Tanto a válvula de canal simples como a de canal duplo vêm com:

- Uma homologação de tipo n° P13104/11/MC/nb emitida pelo Bureau Veritas de acordo com a EN ISO 13849- um certificado de verificação de conformidade com a Diretiva de Máquinas 2006/42/CE CV ** Nº CV 002-10-2011 emitido pelo Bureau Veritas.
