Como Realizar a Montagem Correta dos Conectores Techno IP68/IP69



COMO REALIZAR A MONTAGEM CORRETA DOS CONECTORES TECHNO

Introdução

Neste documento iremos apresentar passo a passo detalhado da forma correta, recomendada pelo fabricante, para a montagem do conector TECHNO, garantindo o grau de proteção ip68/69.

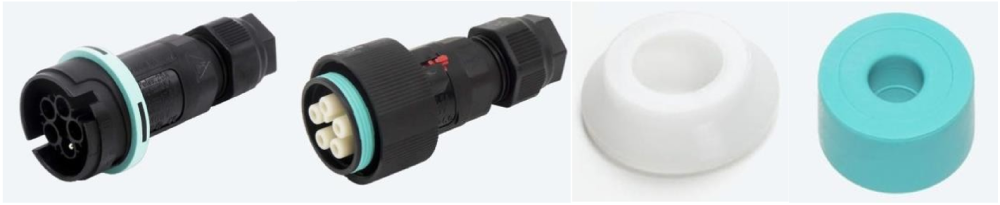

Material utilizado.

-  conector fêmea THB.405.A2A

-  conector macho THB.405.B2A

-  adaptador 6000087LF

-  redutor de cabo 604001100





1  – Decapagem do cabo e fios

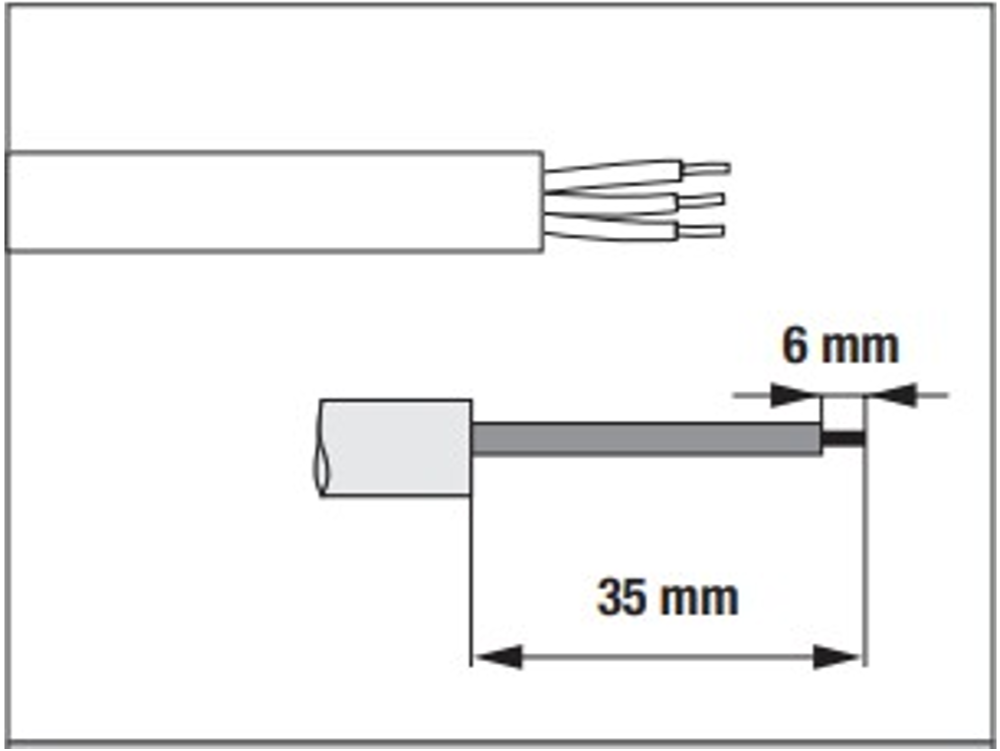

Neste modelo, a recomendação para decapagem do cabo segue conforme a figura abaixo.



2  – Montagem (prensa cabo e adaptador):

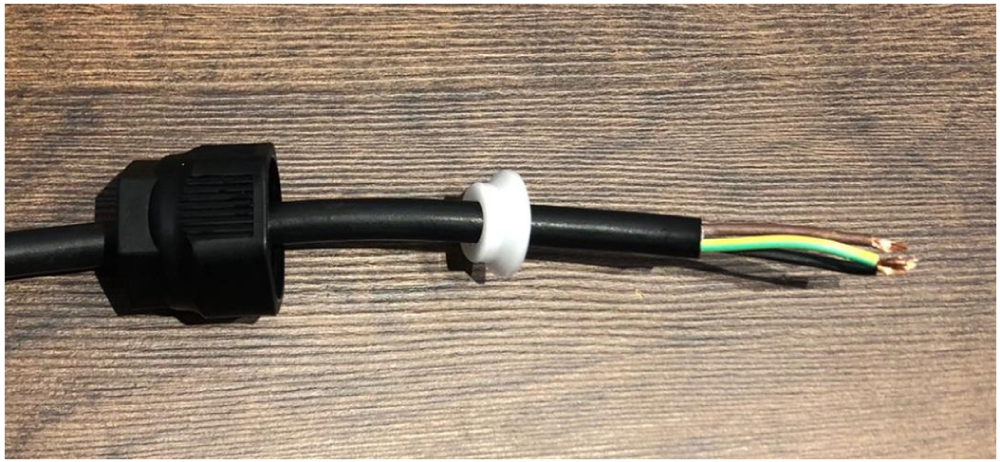

Primeiro passamos o prensa cabo e o adaptador.



2  – Montagem (redutor):

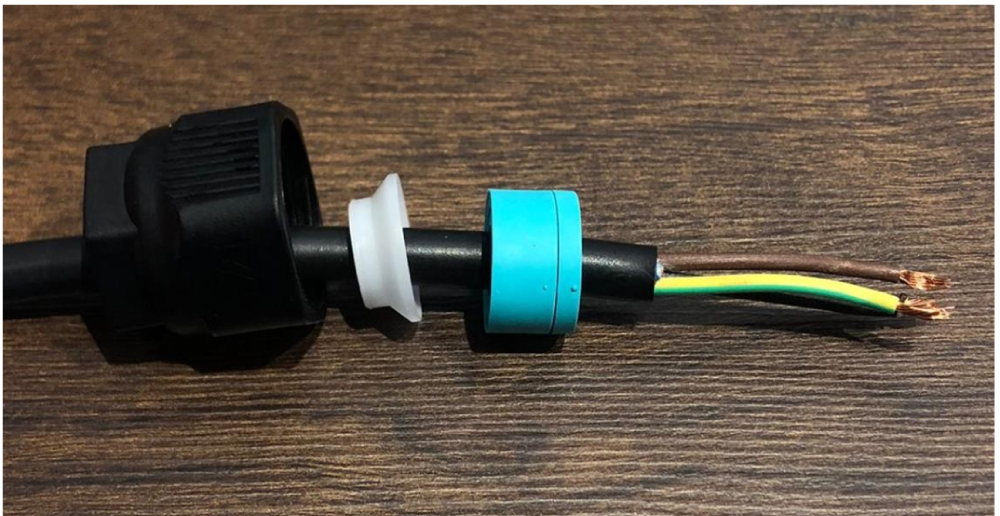

Depois podemos passar o anel redutor de borracha.

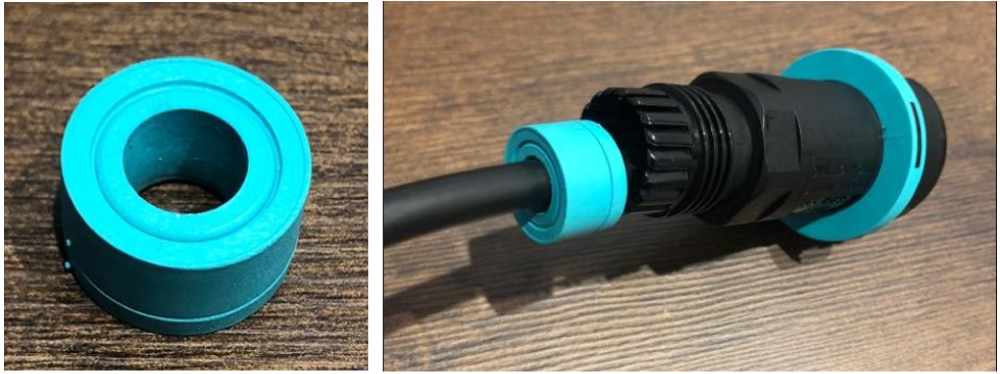

2.1- Montagem (lado correto do redutor)

Devemos nos atentar ao lado do redutor, o correto é a parte que está na figura da esquerda voltada para o prensa cabo.

3-  Conexão das vias:

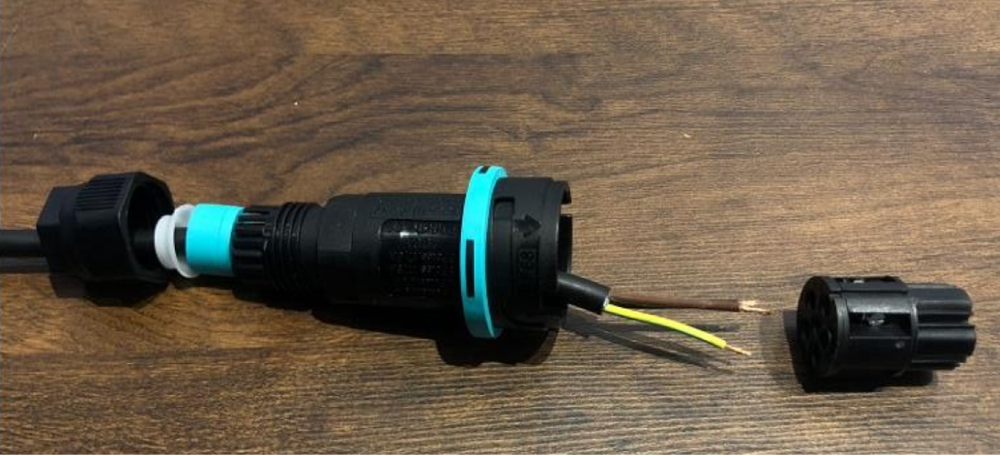

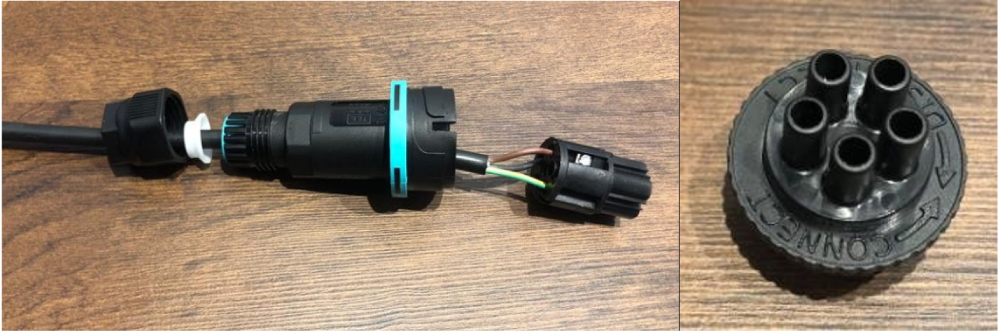

Em seguida podemos passar o soquete e conectar as vias do cabo nos terminais do miolo. *Note que não devemos realizar o aperto do prensa cabos até finalizar a conexão das vias nos terminais e encaixá-lo corretamente no soquete.

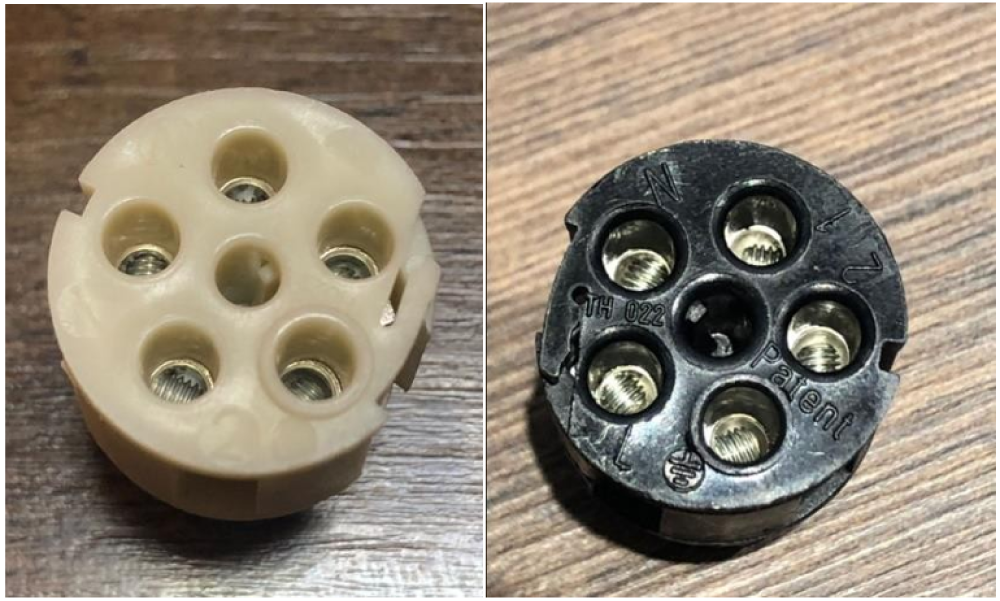

Cada terminal já possui suas indicações conforme as imagens abaixo.



4 -  Montagem do miolo no soquete

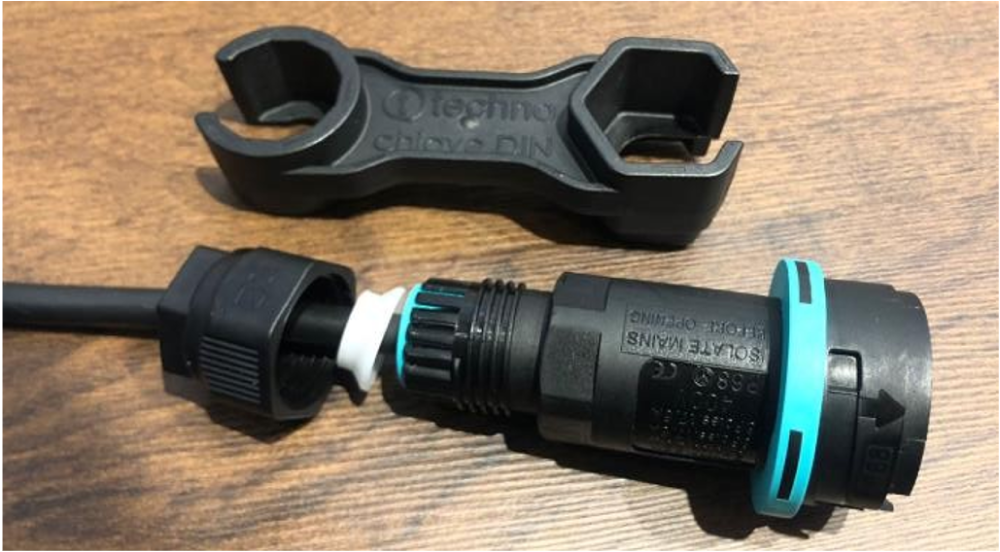

Após realizar a conexão das vias nos terminais devemos alocar o miolo do conector no soquete utilizando a chave techno específica (figura à direita)



5 – Realizando o aperto do prensa cabo

Com o miolo já fixado no soquete podemos realizar o aperto do prensa cabos. Para garantir a vedação e para que não danifique a borracha, devemos usar a chave techno para apertar corretamente o prensa cabo, essa ferramenta garante o torque de aperto necessário.

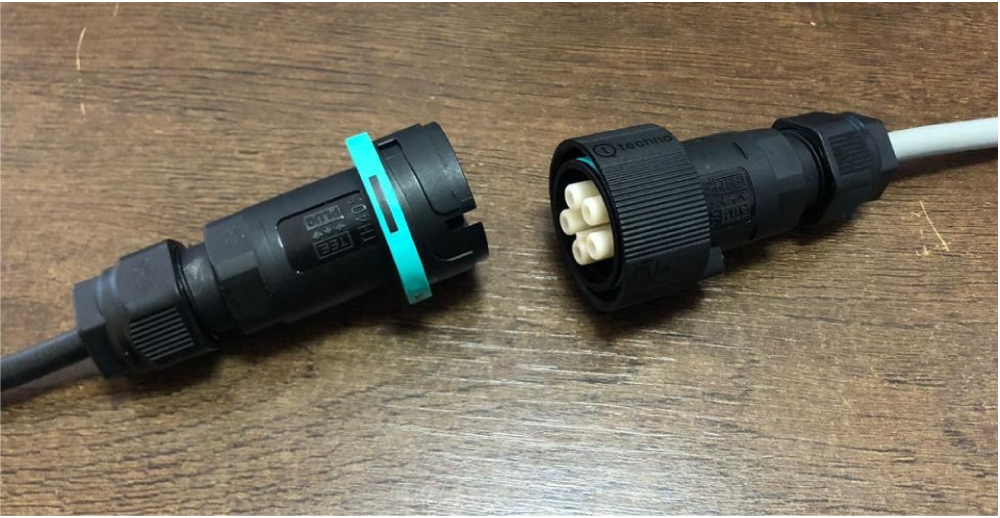

6- Conectando macho e fêmea :

O mesmo passo a passo deve ser feito para o outro lado do conector, e então podemos conectá-los.

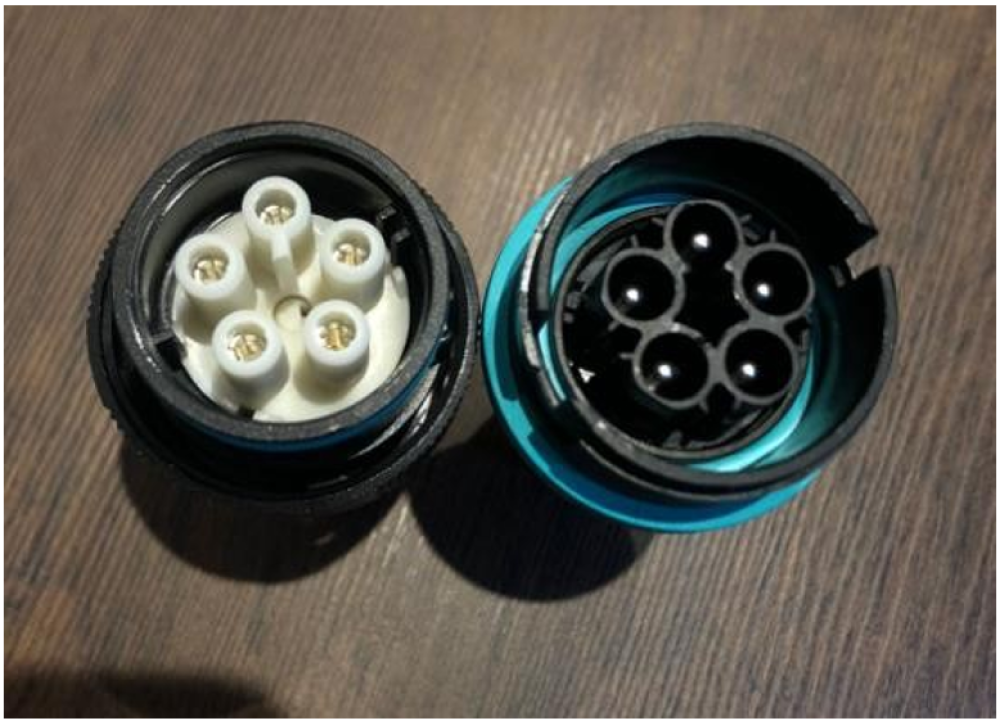

6.1 – Identificando a pinagem para conexão.

Antes conectá-los devemos nos atentar a posição correta, os conectores possuem uma codificação que nos permite fazer a conexão apenas de uma forma.

Observe que há um formato, tanto no plugue macho quanto fêmea, que indica o padrão de conexão correto.

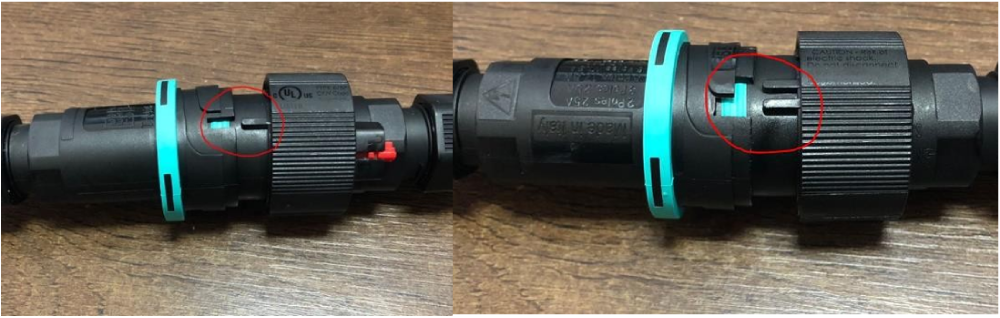

6.2 – Indicadores da posição correta

Na parte externa também á a posição correta para conexão conforme a foto abaixo.

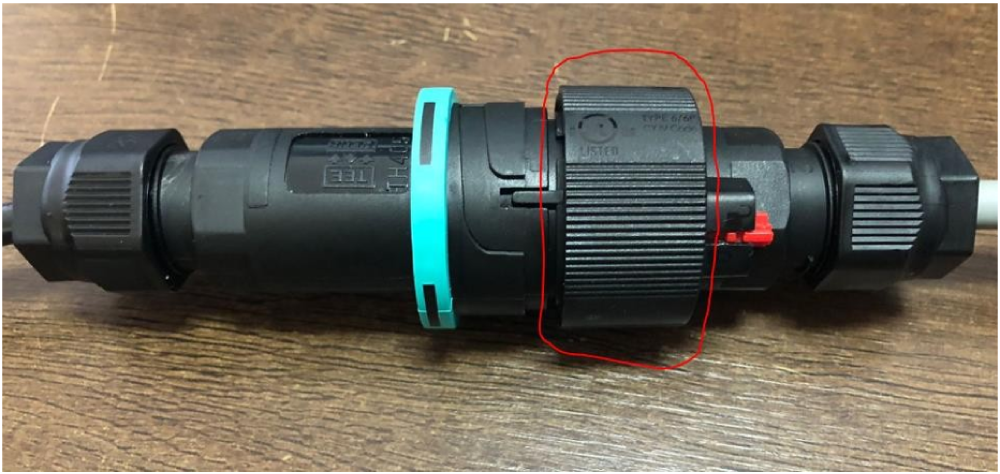

6.3 – Anel externo

Após feita a conexão entre macho e fêmea ainda devemos realizar o aperto do anel externo que prende os dois conectores, devemos girar no sentido horário até o final para prendê-los.

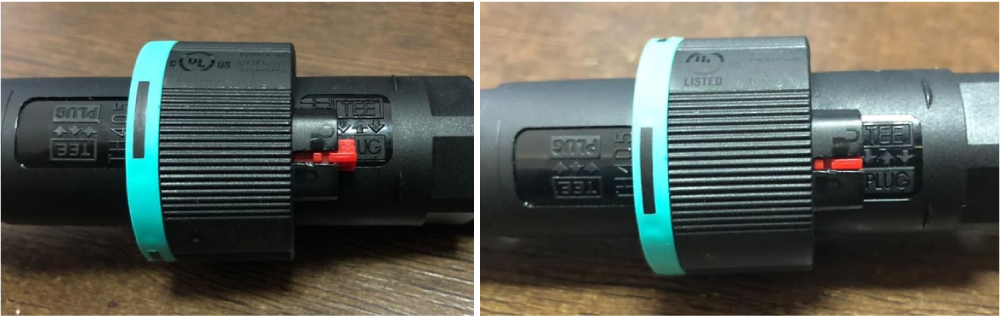

6.4 – Trava do soquete.

E por último devemos abaixar a trava (em vermelho), que irá garantir que o anel externo não solte e mantenha macho e fêmea conectados.
