Comunicação do InSite Pro SCU200 com a Nuvem InSite Energy Pro

COMUNICAÇÃO DO INSITE PRO SCU 200 COM A NUVEM INSITE ENERGY PRO.

Índice



1.   Requisitos gerais ...................................................................................................................2

1.1.      Configuração da rede................................................................................................. 2

1.2.      Configuração do SCU200 ............................................................................................. 2

2.   Terminais em nuvem do InSite Energy Pro ......................................................................... 5

2.1.      Aplicativo web InSite Energy Pro ..................................................................................5

2.2.      Resolução de nomes DNS ........................................................................................... 5

2.3.      Terminais usados pelo SCU200 ................................................................................... 5

3.   Solução de problemas ...........................................................................................................6

3.1.      Validade do certificado SCU200 .................................................................................. 6

3.2.      Status da conexão com a nuvem .............................................................................. 6

3.3.      Correção da configuração DNS do SCU200 ................................................................ 6

3.4.      Correção da hora do dispositivo SCU200 ..................................................................... 6

1.      Requisitos gerais



1.1.     Configuração de rede

•        Conectividade à Internet via:

o Ethernet 100/1000 Mbit com um cabo RJ45 CAT.6 SFTP (ou superior) o Rede WiFi 2,4 GHz IEEE 802.11 b/g/n para SCU200-W o Rede LTE/4G para SCU200 equipado com módulo INS-LTE

•        Um endereço IP válido e ainda não atribuído (estático ou através de DHCP), a classe da sub-rede, o endereço do gateway e um servidor DNS acessível (porta 53/UDP)

•        Opcionalmente, um servidor NTP interno para sincronização de hora





1.2.     Configuração do SCU200

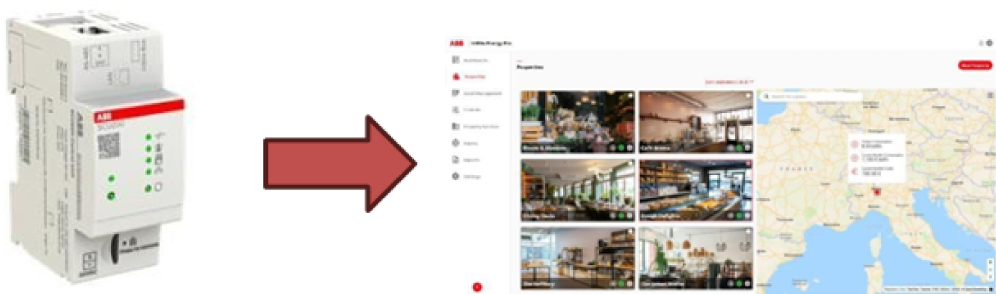

Para conectar a unidade de controle SCU200 ao aplicativo em nuvem InSite Energy Pro, a seguinte configuração e verificação devem ser feitas em seu servidor web local:

•        Verifique o certificado do cliente SCU200. O certificado é registrado automaticamente em dispositivos com versão de firmware 1.4.1 ou superior e conectados à rede da Internet. O ponto final para o registro do certificado está listado na seção

2.3 deste documento. O certificado SCU200 pode ser verificado na seção

Configuração do sistema / Nuvem / Certificado do cliente do dispositivo

•        Habilite a conectividade do InSite Energy Pro no SCU200. A conectividade com o

InSite Energy Pro está desativada por padrão e pode ser habilitada na seção

Configuração do sistema / Nuvem / InSite Energy Pro do servidor web local do SCU200. O status de licença ativa significa que o dispositivo está conectado à nuvem e a licença é válida.

•        Defina a hora correta no SCU200 (sincronizada com o servidor NTP ou manualmente com o navegador da web)

•        Configurar endereços dos servidores DNS SCU200 (manualmente ou via DHCP)

2.     Terminais da nuvem InSite Energy Pro



2.1.     Aplicativo web InSite Energy Pro

A aplicação web InSite Energy Pro está disponível no endereço:

https://insite.energypro.abb.com





2.2.    Resolução de nomes DNS

O ABB SCU200 deve ser capaz de acessar o(s) servidor(es) DNS configurado(s) na WebUI do SCU200 ou fornecido(s) pelo servidor DHCP.









2.3.     Pontos finais usados pelo SCU200

A comunicação de e para os pontos finais listados aqui deve ser permitida na rede onde o SCU200 está funcionando. A comunicação é sempre inicializada pelo SCU200, o host remoto está enviando dados de volta dentro da conexão existente.





URL	Porta	Escopo
https://mqtt.energypro.abb.com	443/tcp	Telemetria
https://firmware-upgrade.ener-gypro.abb.com	443/tcp	Verificando atualização de firmware Baixando arquivos de
https://firmware-upgrade.ener- gypro.abb.com/[nome do arquivo]	443/tcp	atualização de firmware
http://one.digicert.com/iot/api/v1/scep/IOT_ 09222b1a-9bb7-4800-b0f5-7496ca49984d	80/tcp	Inscrição/renov ação de certificado
8.8.8.8, 8.8.4.4	53/udp	Servidores DNS padrão (configuráveis)
especificado pelo usuário	123/udp	Servidor NTP (opcional)

3.      Resolução de problemas

Em caso de problemas de conectividade, verifique o seguinte:

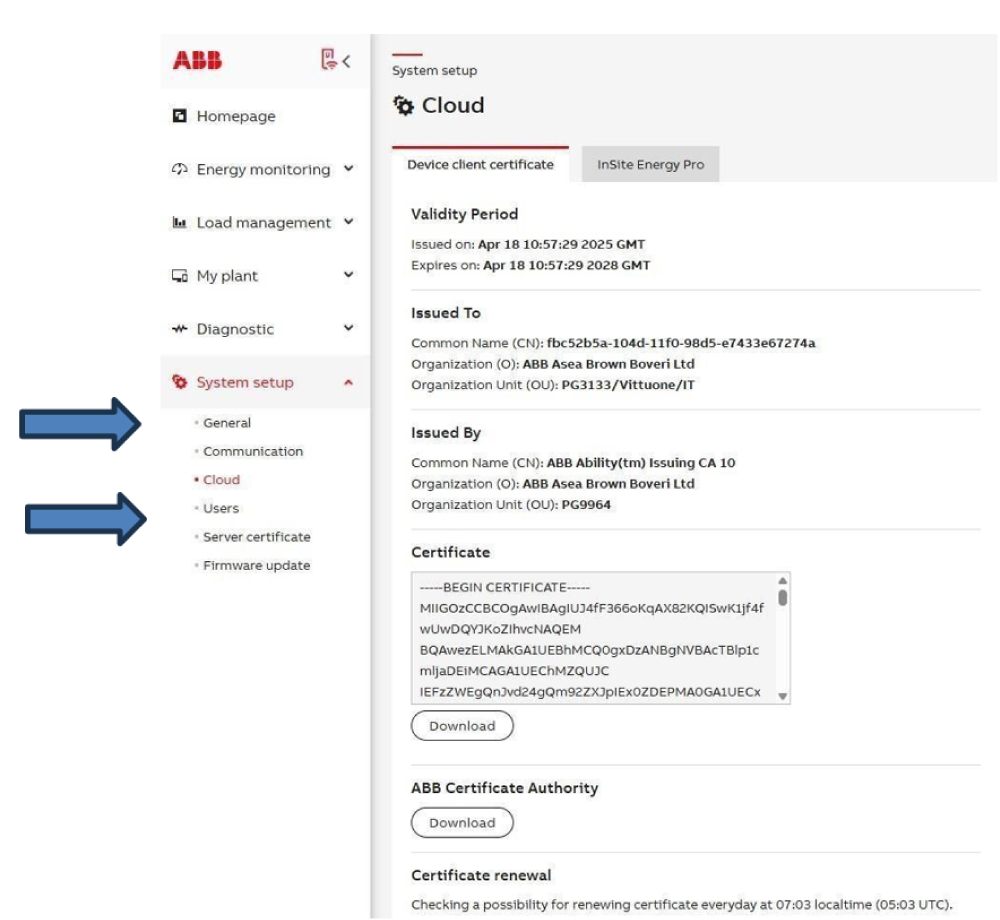

3.1.     Validade do certificado SCU200

Seção do servidor web local: Configuração do sistema / Nuvem / Certificado do cliente do dispositivo

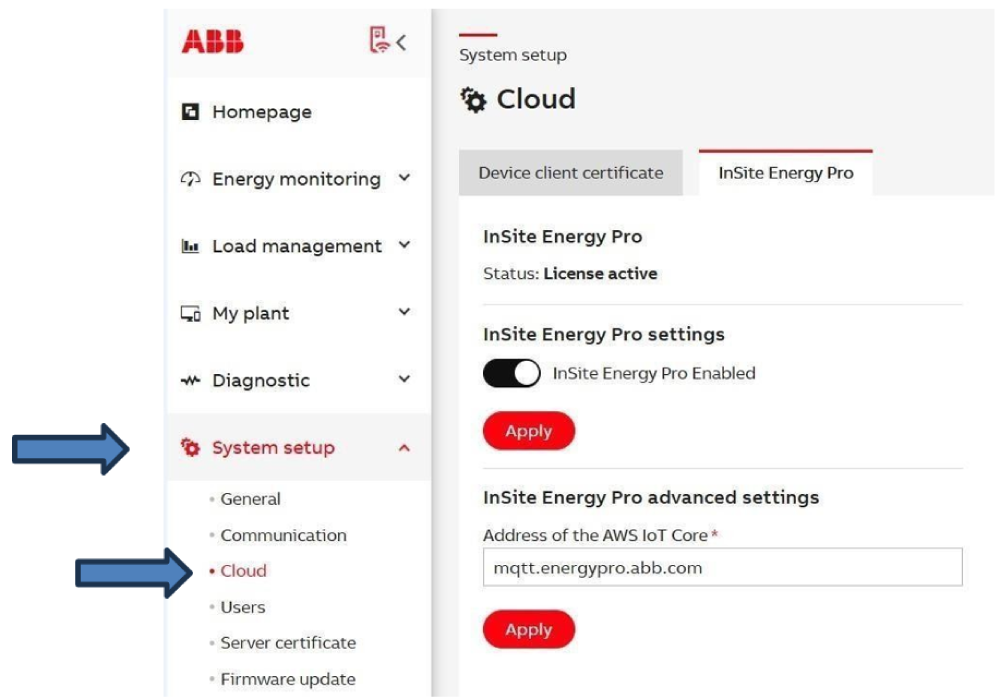

3.2.     Status da conexão com a nuvem

Seção do servidor web local: Configuração do sistema / Nuvem / InSite Energy Pro

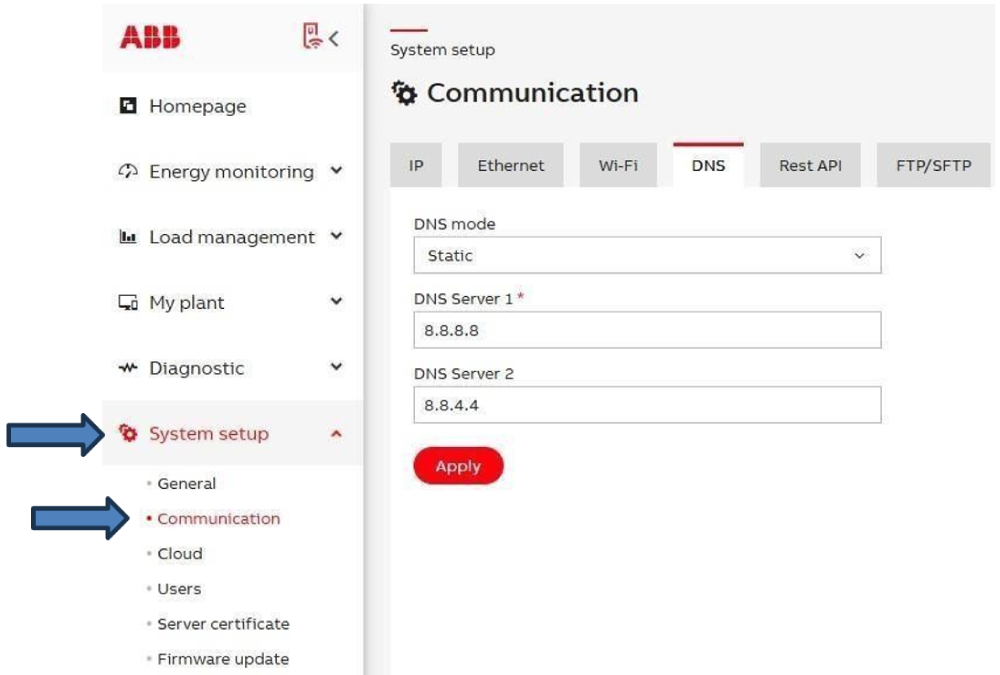

3.3.     Correção da configuração DNS do SCU200

Seção do servidor web local Configuração do sistema / Comunicação / DNS

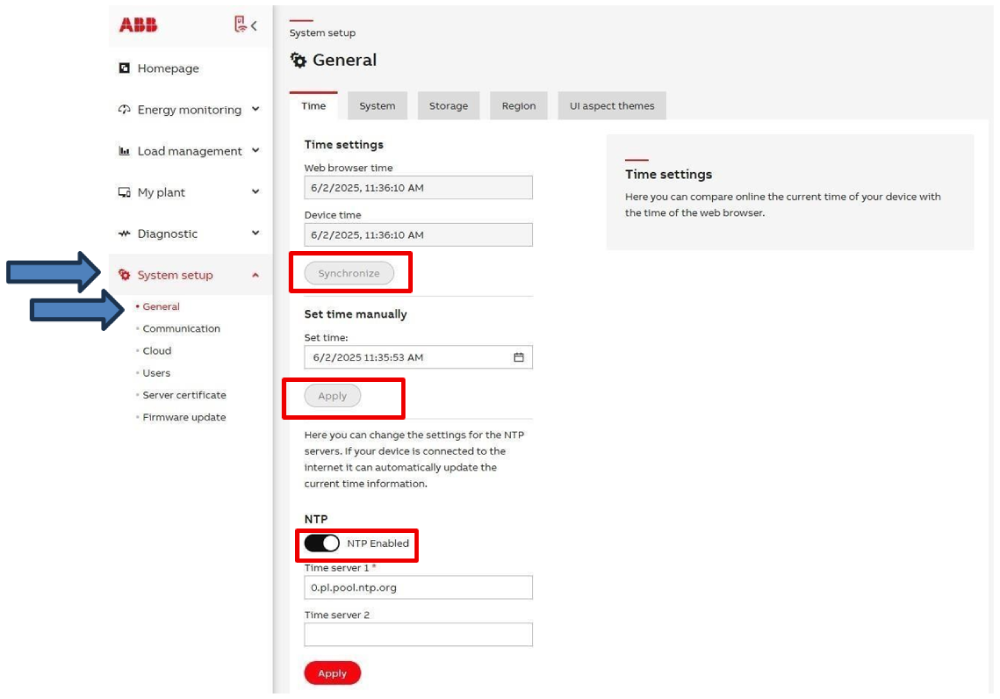

3.4.     Precisão da hora do dispositivo SCU200

Seção do servidor web local: Configuração do sistema / Geral / Hora
