Controle de Inversor ABB ACS380/580/880 via Botões: Partida, Parada, Reversão e Ajuste de Velocidade

Controle de inversor ABB via botões (partida, parada, reversão, aceleração e desaceleração)

Introdução

                Este documento descreve o processo de implementação do controle de um inversor ABB das linhas ACS380, ACS580 e ACS880 por meio de botões. O sistema contempla as seguintes funcionalidades: um botão de pulso para partida, um botão de pulso para parada, um botão retentivo para reversão de sentido e dois botões de pulso adicionais, sendo um destinado à aceleração e outro à desaceleração do motor.

Material utilizado

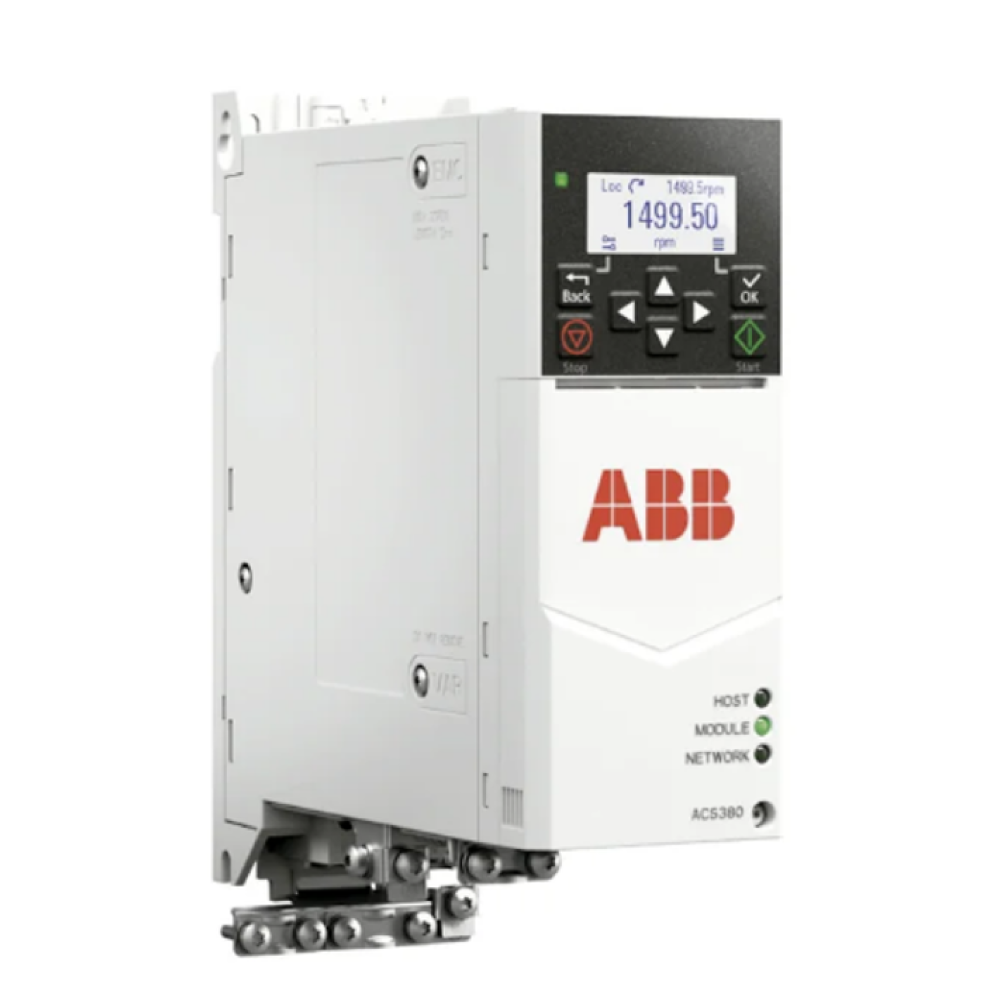

- Inversor ABB ACS380

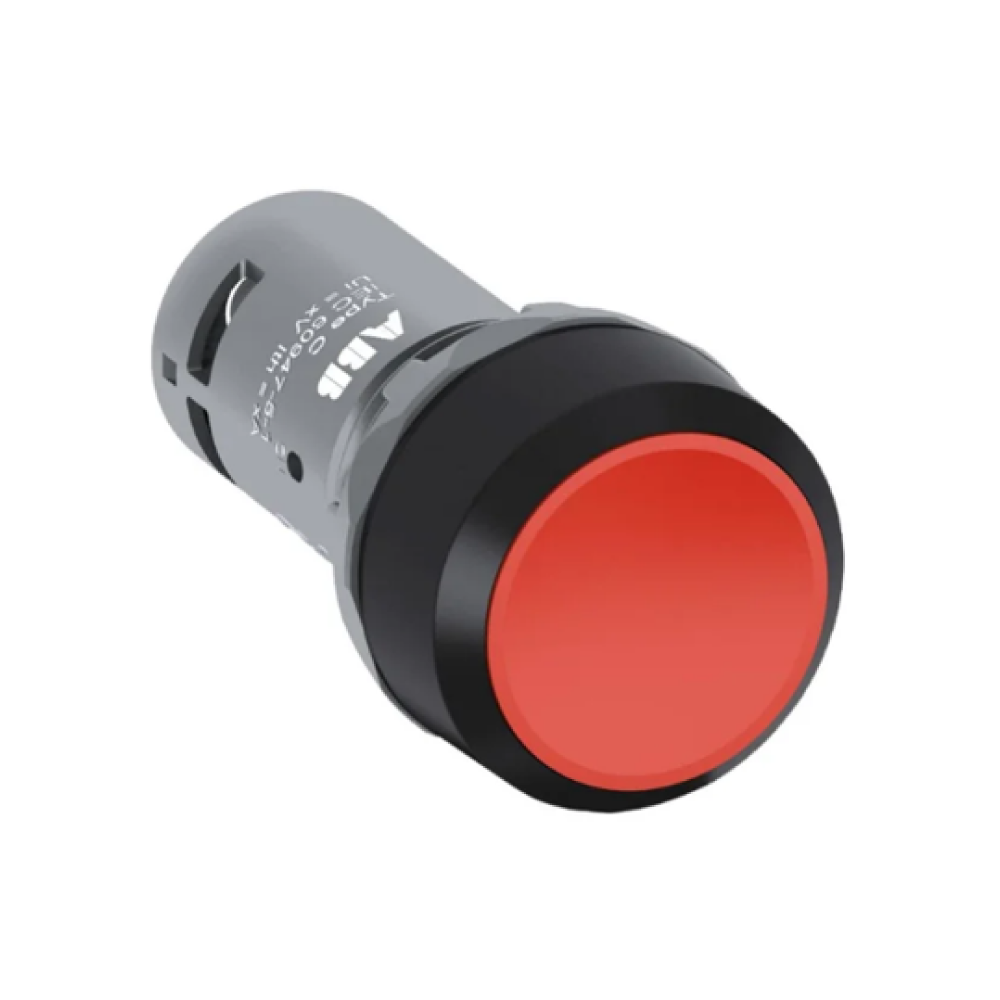

- Botões de comando ABB

1 – Conexão elétrica entre inversor ABB e botões de comando

Antes de iniciarmos a parte de configuração, é imprescindível que as conexões entre o inversor ABB e os botões de comando estejam bem executadas. Para isso, realize as seguintes ligações nos bornes do inversor:

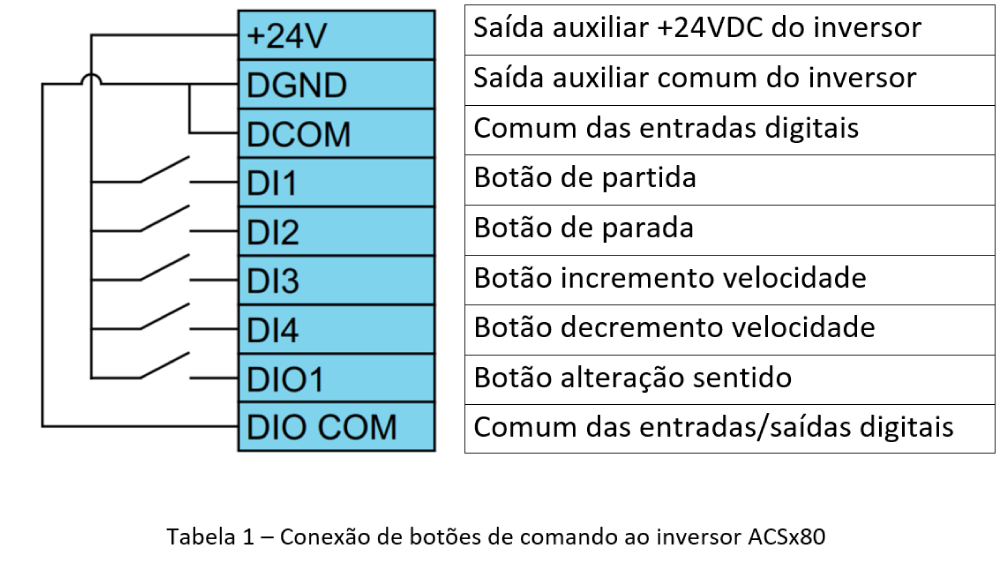

Tabela 1 – Conexão de botões de comando ao inversor ACSx80

2 – Configuração dos parâmetros do motor

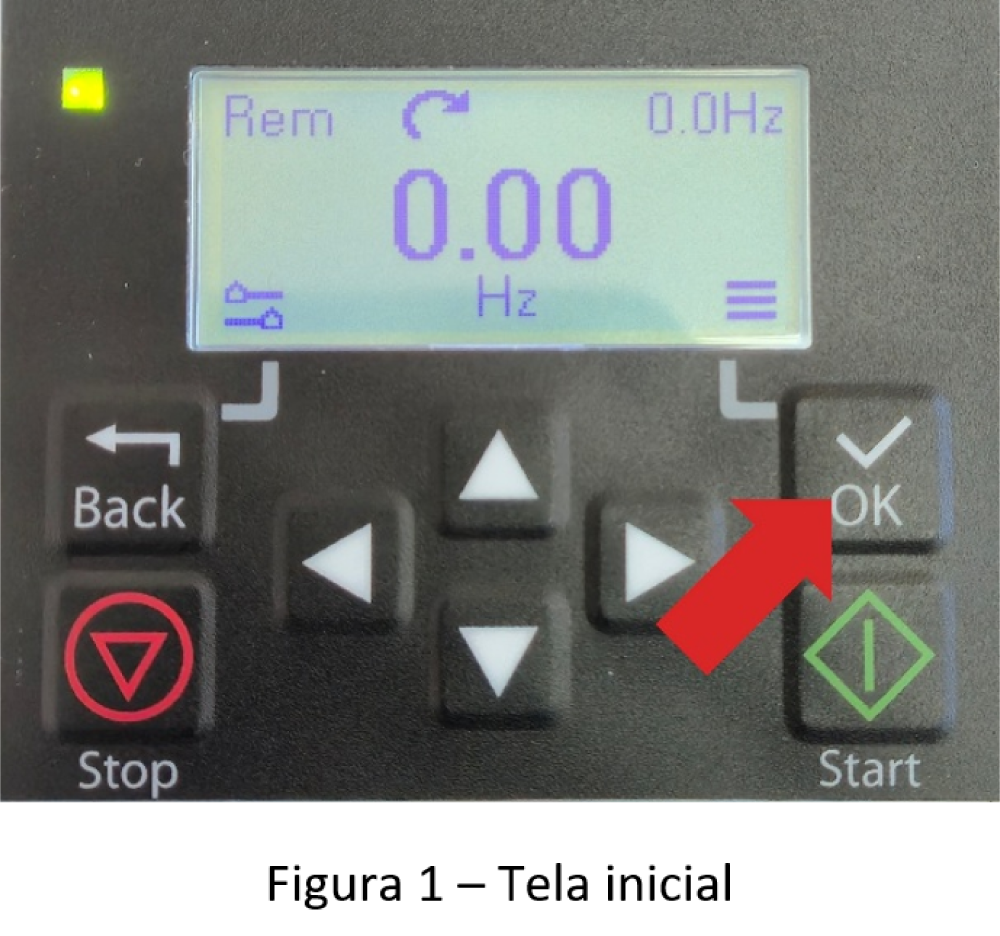

Primeiramente, é necessário parametrizar o inversor para garantir seu funcionamento adequado com o motor instalado. Iniciaremos esse processo preenchendo os dados do motor conectado ao inversor, assim, aperte a tecla “OK” próxima a tela do inversor.

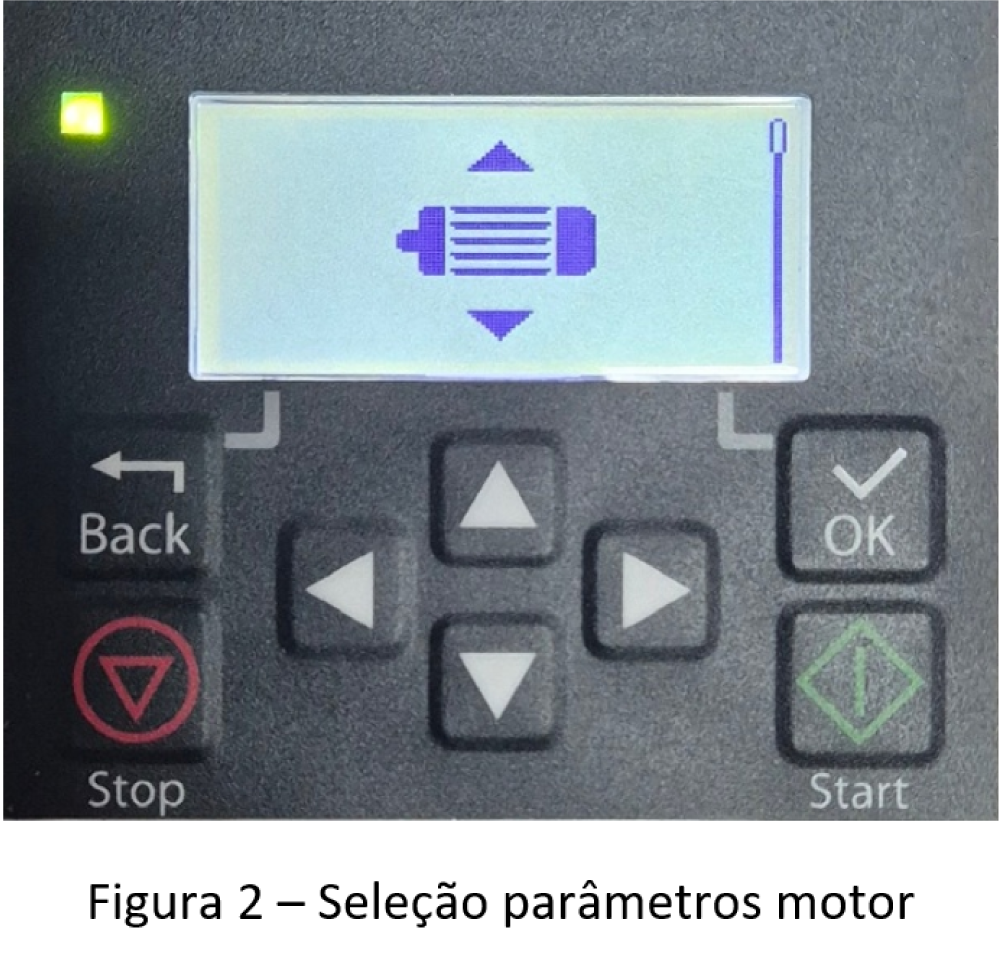

Em seguida, selecione o menu com símbolo de motor através da tecla “OK”:

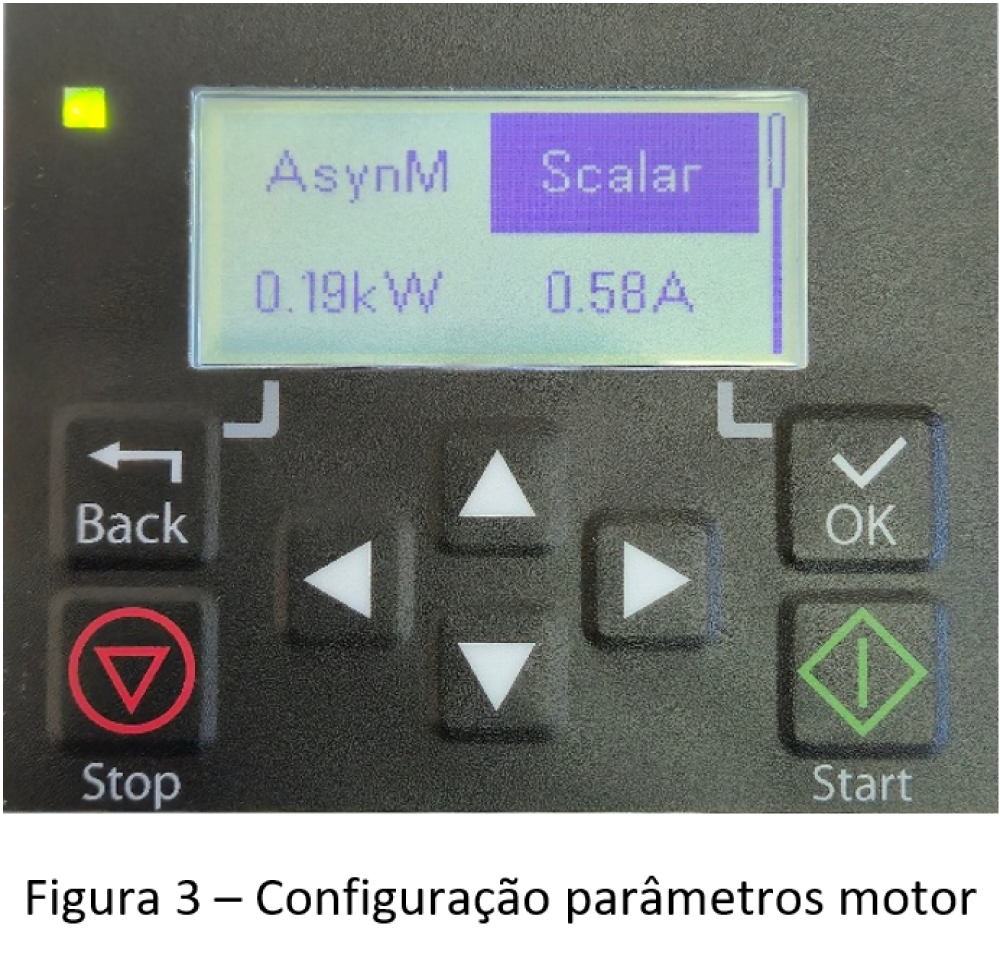

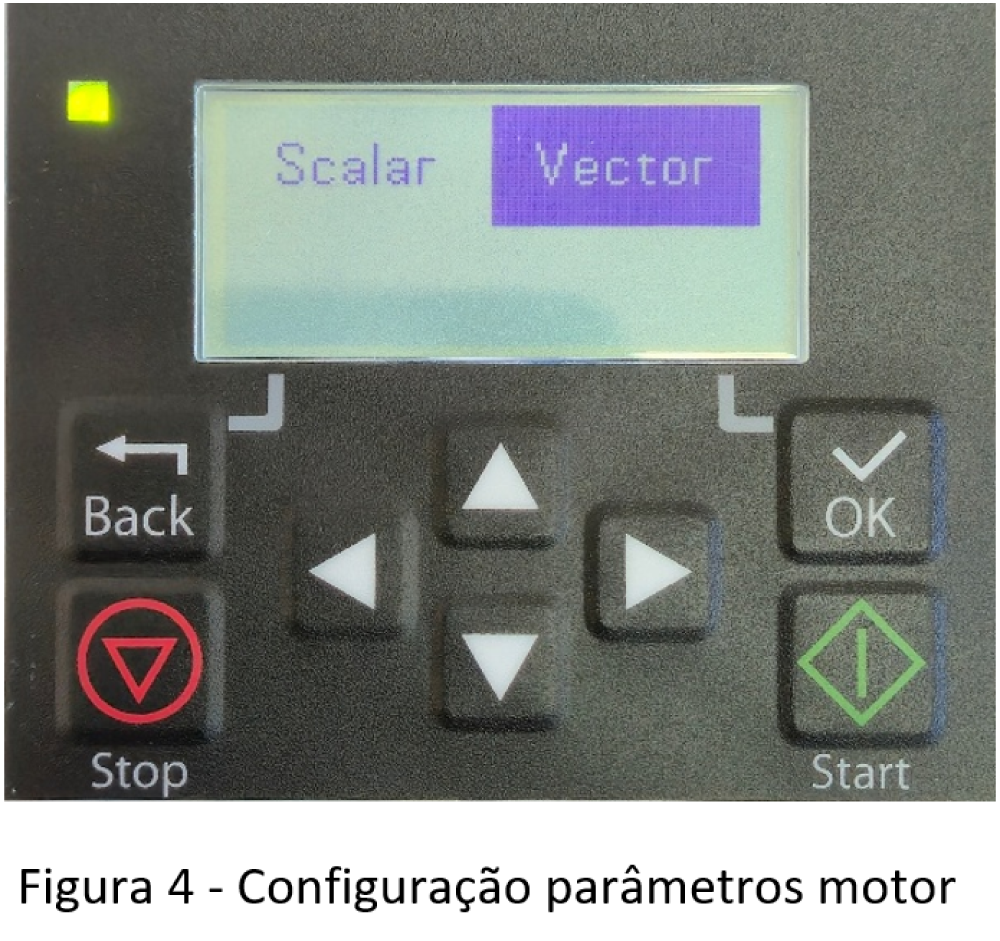

Na tela seguinte, insira os dados do motor conforme as especificações da placa de identificação fixada na carcaça. Para editar cada parâmetro, pressione a tecla “OK” e utilize as setas direcionais para ajustar os valores. O primeiro parâmetro corresponde ao tipo de motor, para motores de indução, selecione a opção “AsynM”. O segundo parâmetro define o modo de controle do inversor: altere de “Scalar” para “Vector” a fim de habilitar o controle vetorial, que proporciona maior precisão na resposta dinâmica do motor.

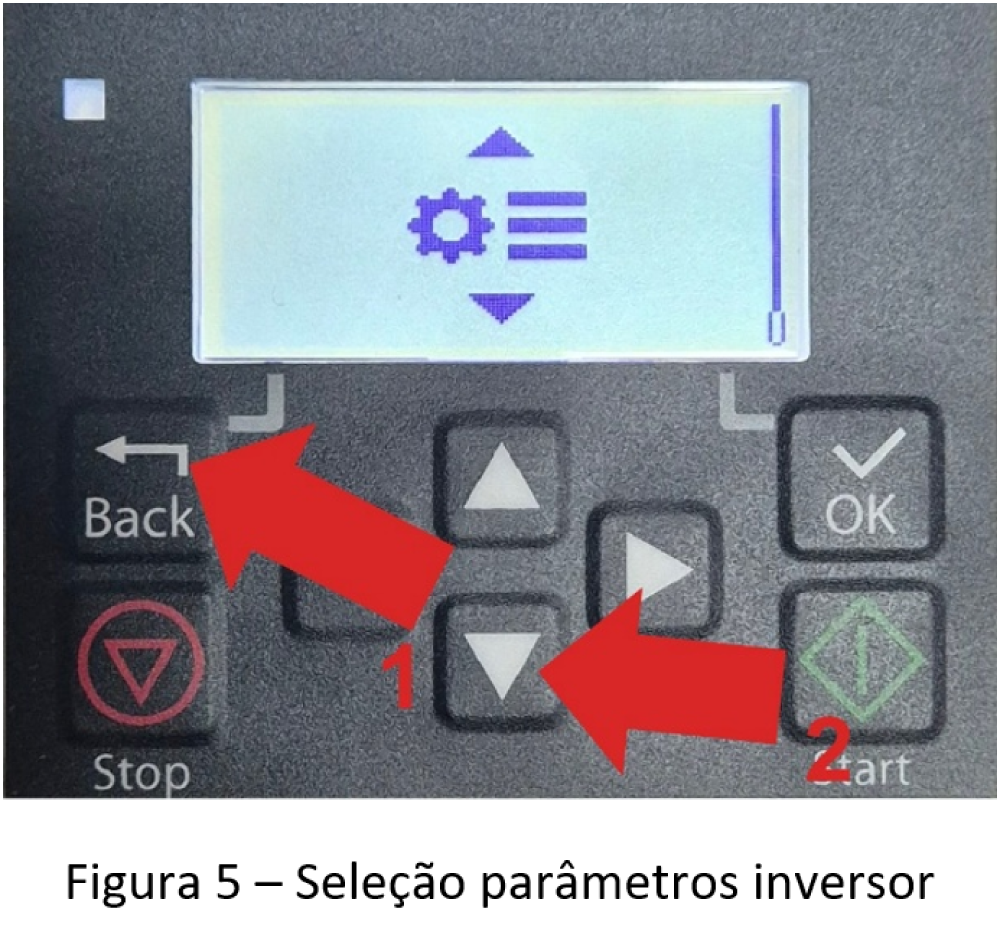

Após inserir os dados do motor, o próximo passo é executar o ID-Run. Esse processo realiza a medição das impedâncias das bobinas do estator, permitindo ao inversor ajustar seus parâmetros internos para uma operação otimizada e precisa com o motor conectado. Para acessá-lo, pressione a tecla “Back” até retornar ao menu principal, navegue com a seta para baixo até o menu identificado por um ícone de engrenagem e pressione “OK”.

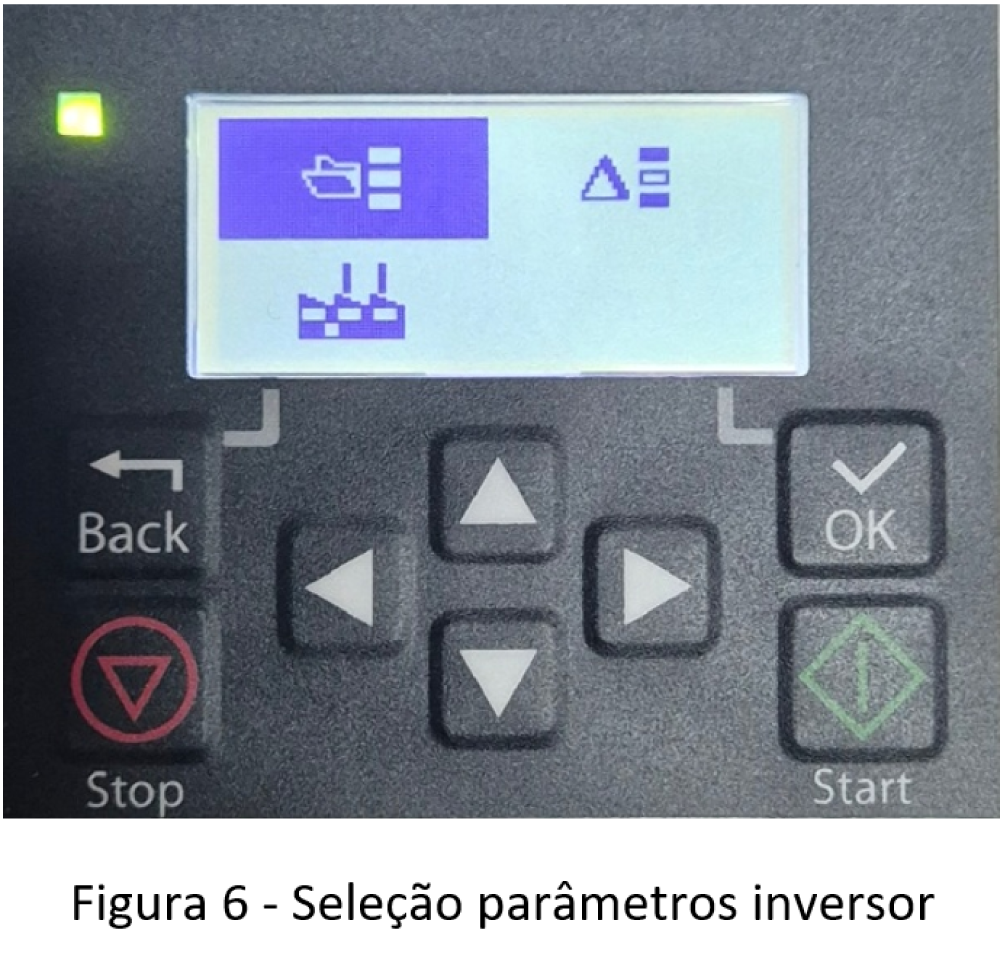

Dentro do menu selecionado, acesse o item que possui um ícone de uma pasta através da tecla OK:

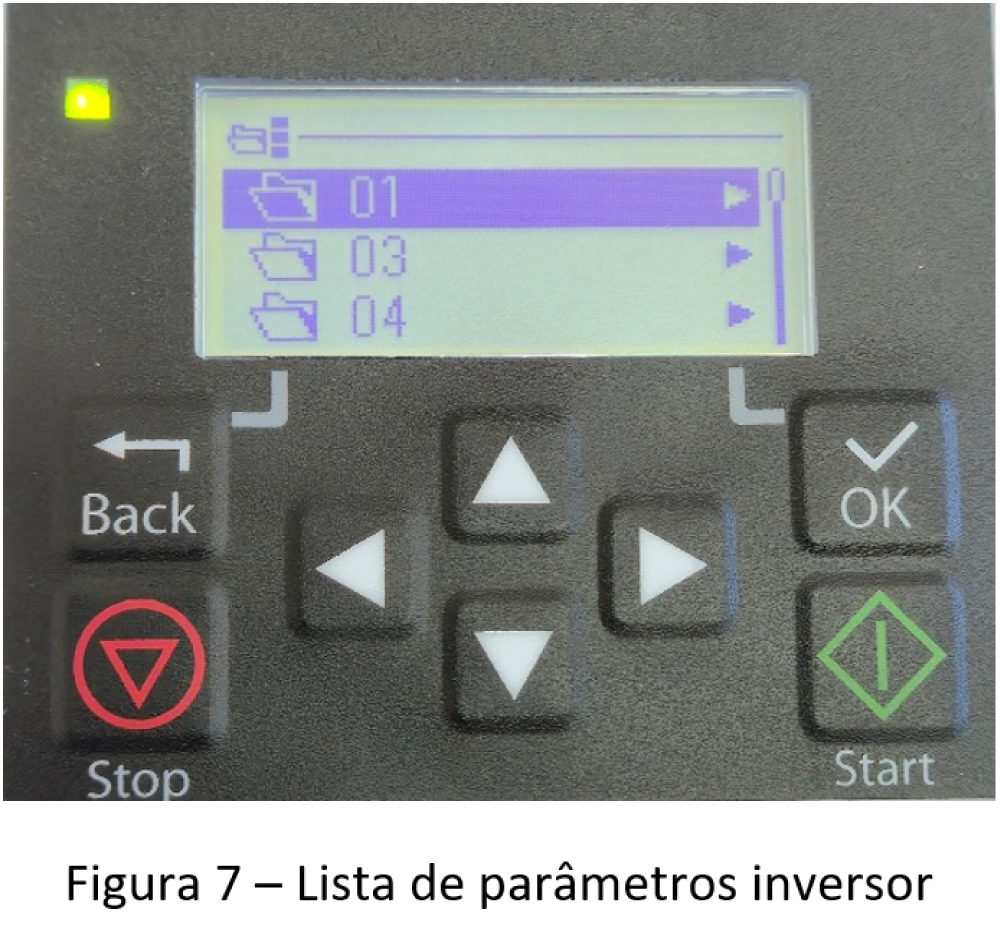

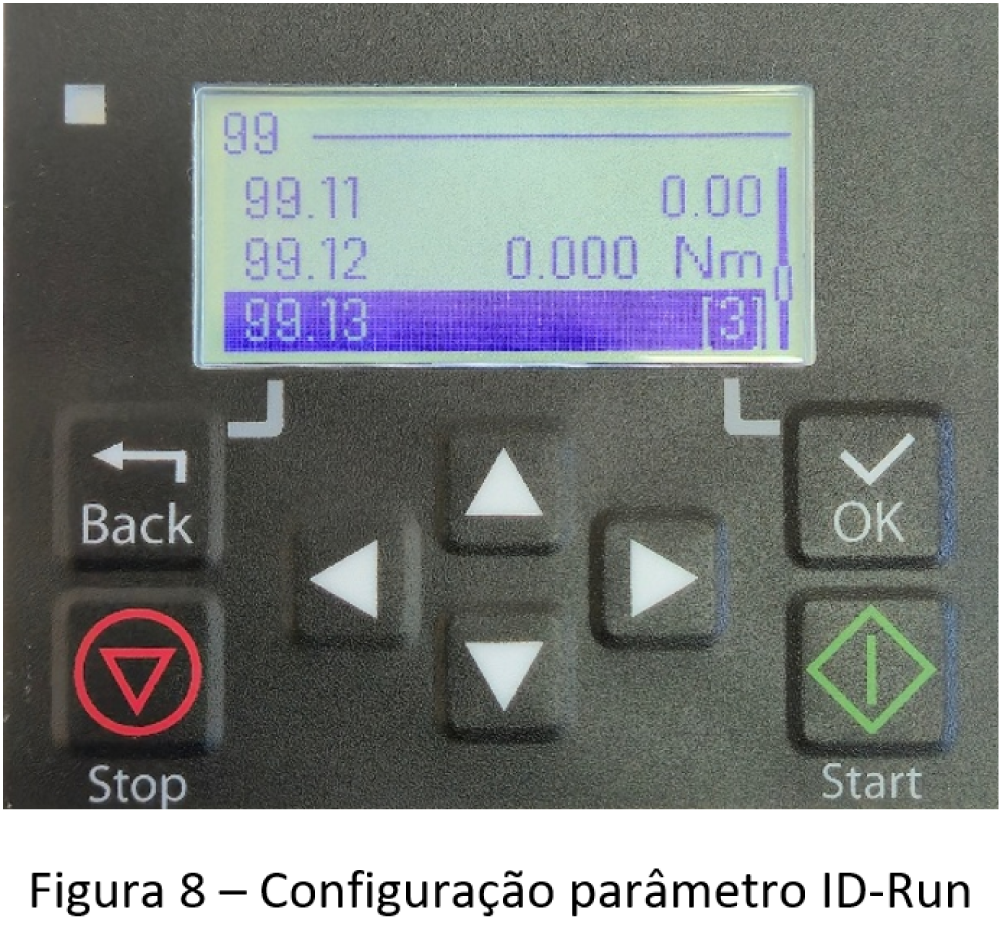

Nesta tela, todos os parâmetros do inversor estão acessíveis. Navegue até o grupo de parâmetros 99 e localize o parâmetro 13, que define o modo de execução do ID-Run. Configure-o conforme a condição de operação do motor: atribua o valor “1” caso o motor esteja desacoplado e possa girar livremente, ou “3” se o motor estiver acoplado a uma carga.

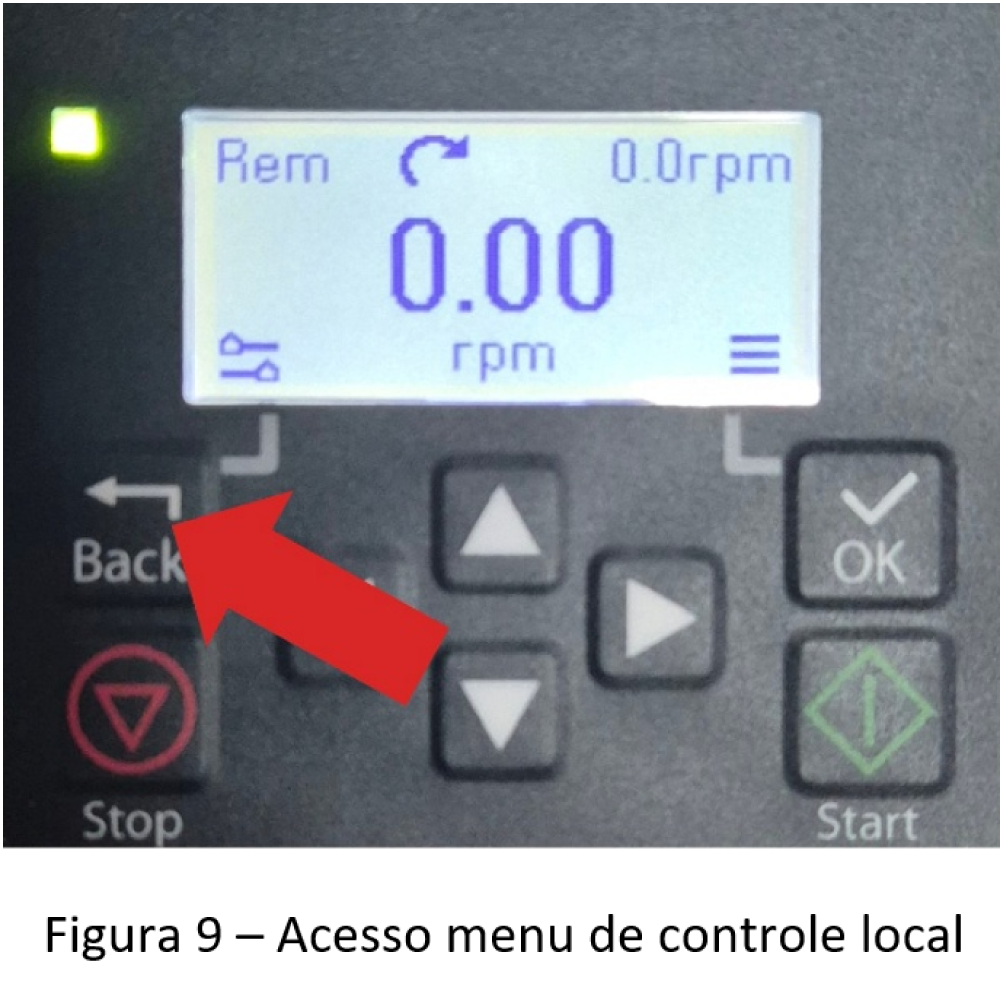

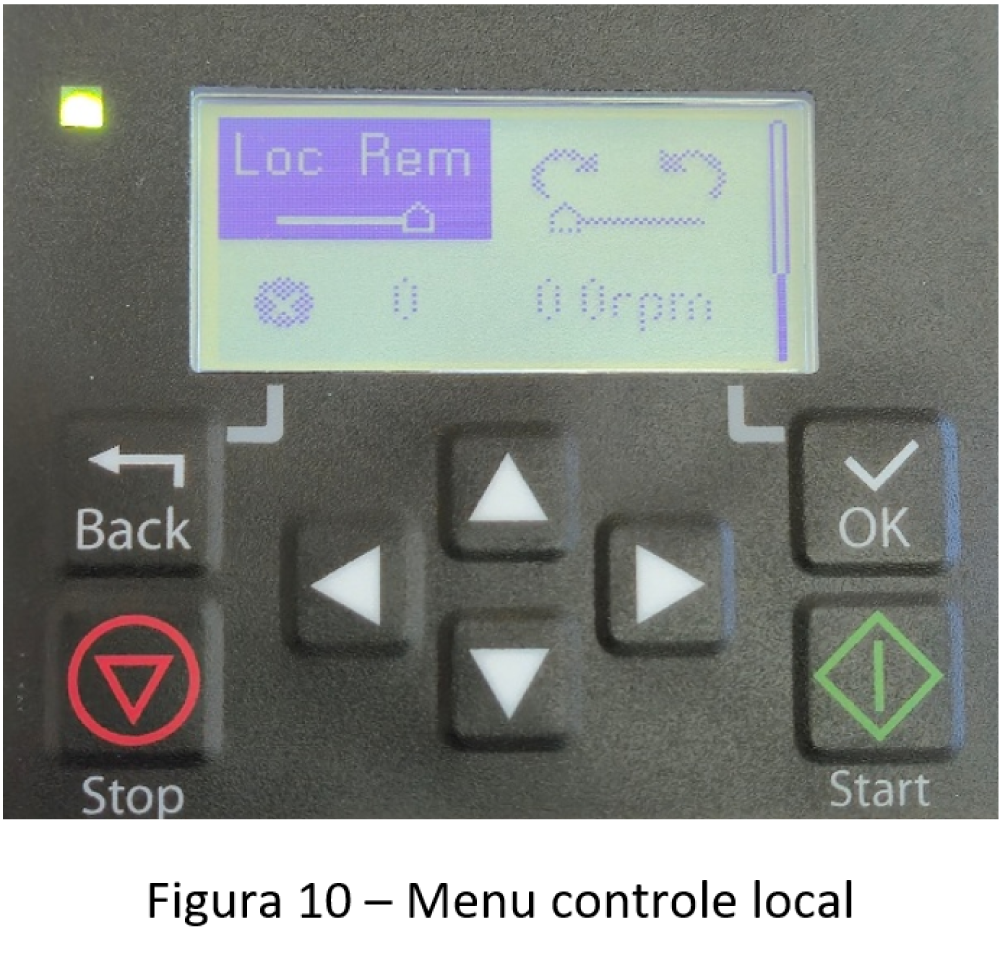

Em seguida, devemos alterar o controle do inversor de remoto para local, aperte o botão “Back” até voltar o menu inicial e aperte novamente para acessar o menu de controle local.

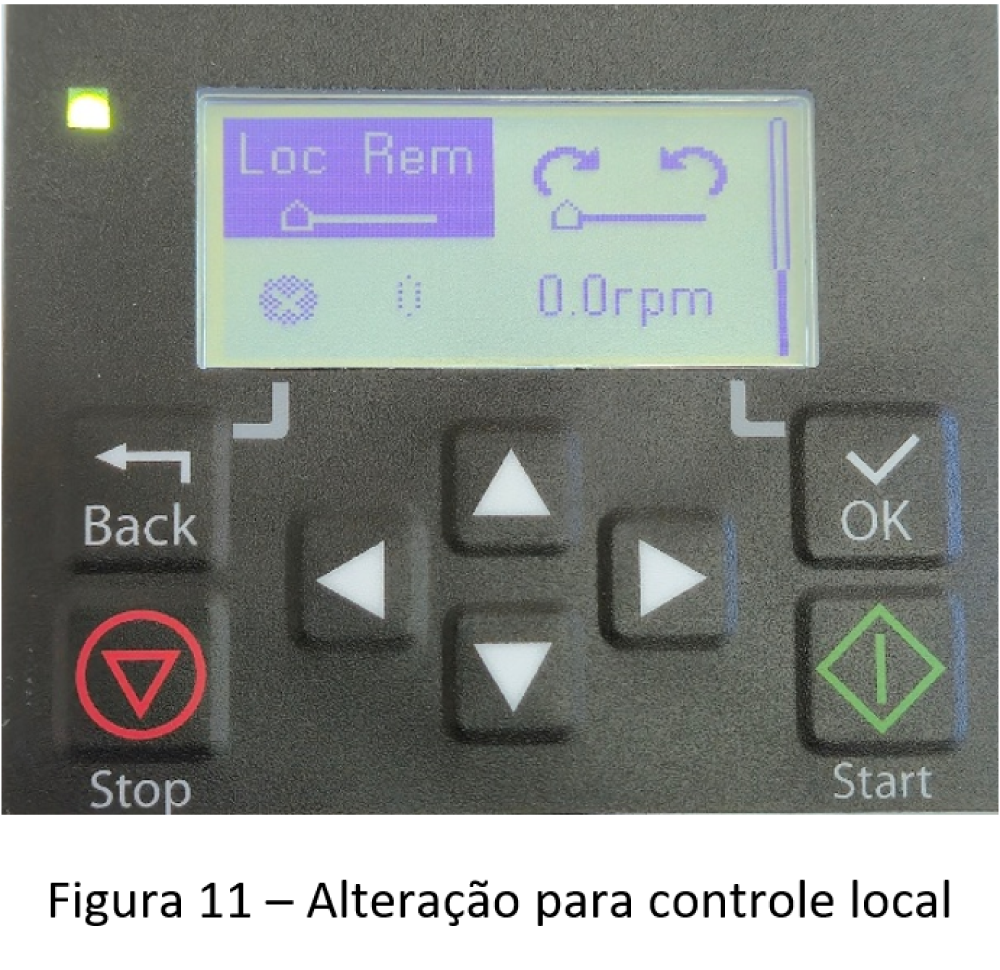

Altere de comando remoto para comando local através do botão OK.

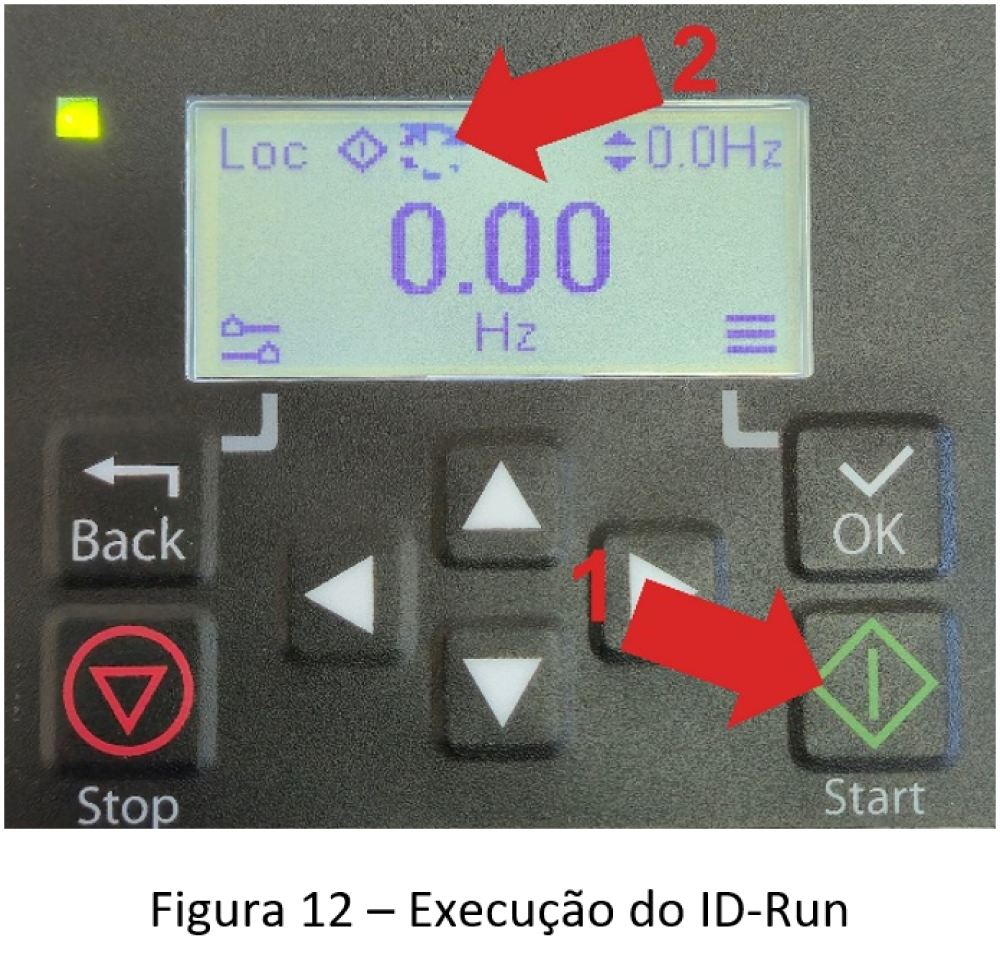

Retorne para a tela inicial através da tecla “Back”, pressione “Start” para iniciar o procedimento do ID-Run e aguarde a seta na parte superior da tela parar de girar.

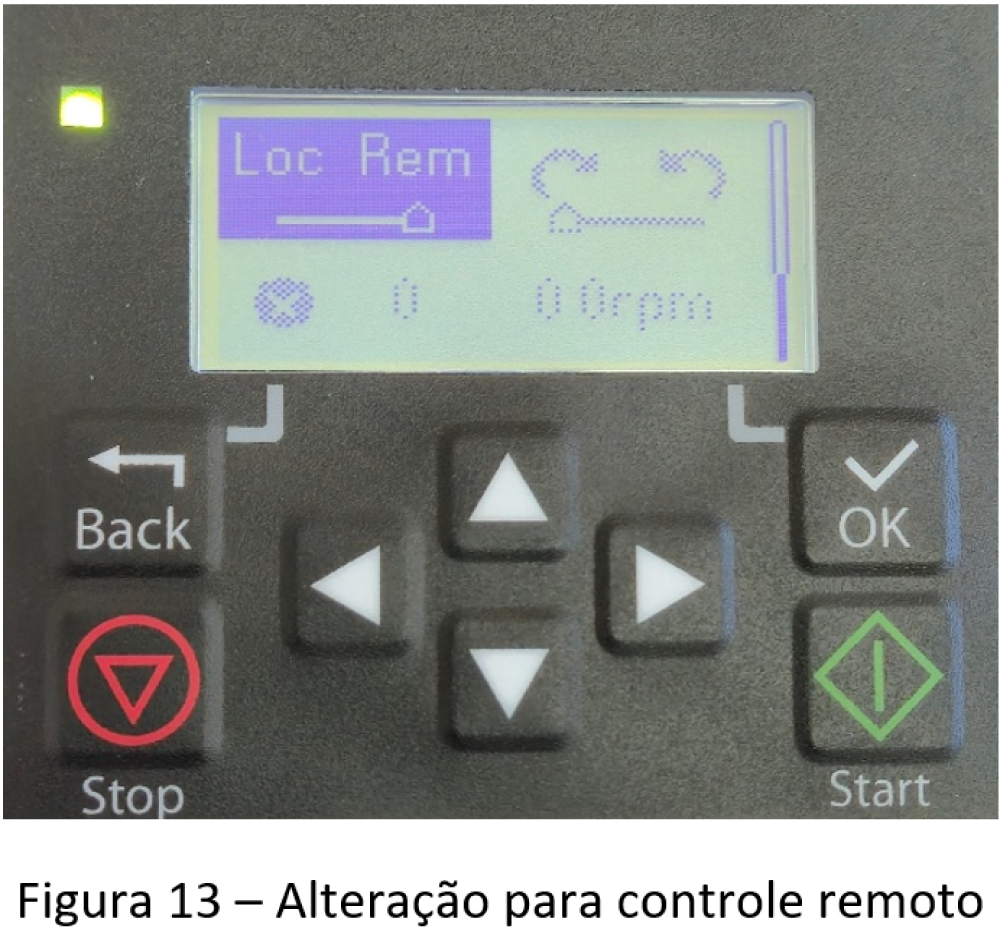

Terminado esse processo, volte para o menu de comando local por meio da tecla “Back” e altere para comando remoto pressionando “OK”.

3 – Configuração do inversor ABB

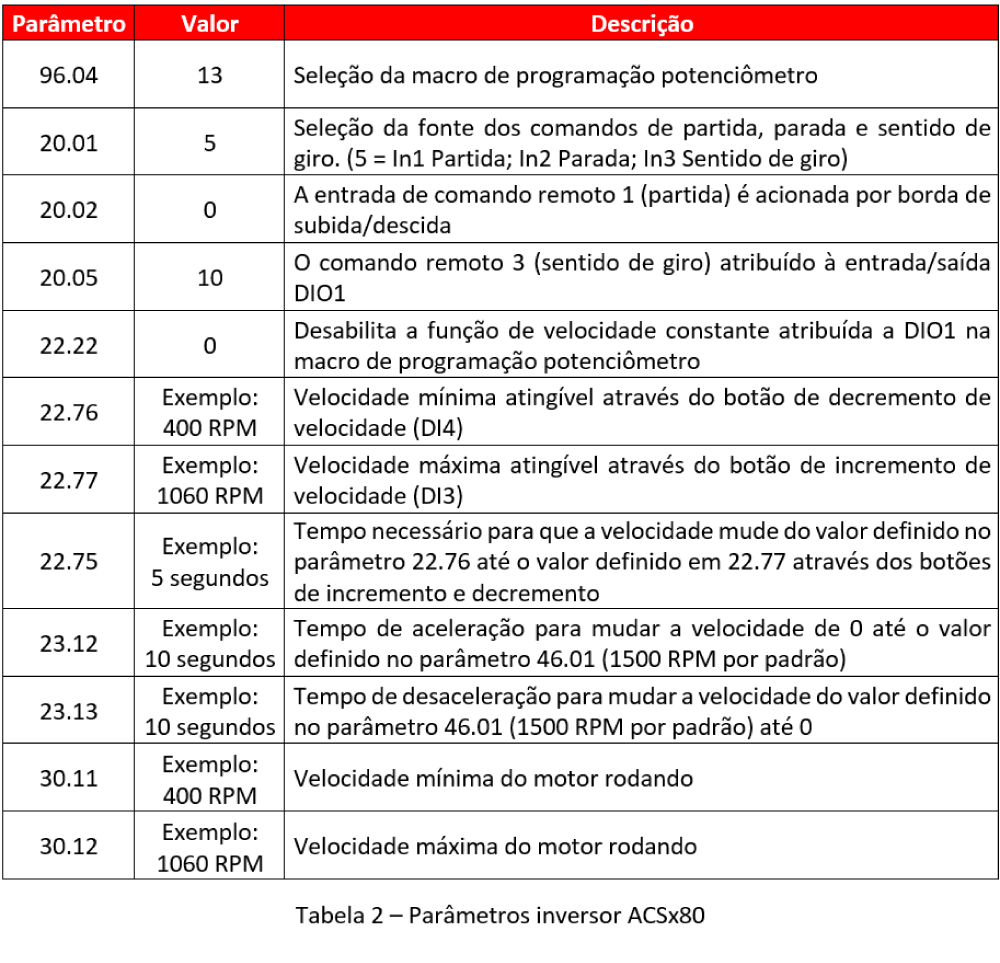

Com todos os dados do motor devidamente configurados e salvos do inversor, é possível iniciar a parametrização da lógica de comando. Desse modo, acesse os parâmetros do inversor, conforme demonstrado nas Figuras 5, 6 e 7 da seção anterior, e os modifique de acordo com a tabela abaixo:

4 – Teste prático

Com todas as configurações finalizadas, realize o teste funcional do sistema:

• Acione o botão conectado à entrada DI1: o motor deve iniciar a rotação.
• Ajuste a velocidade pelos botões conectados em DI3 (incremento) e DI4 (decremento).
• Inverta o sentido de giro por meio do comando em DIO1.
• Interrompa a operação pelo botão conectado em DI2.

Se todas as funções responderem corretamente, a programação do inversor está concluída.

                Pronto! Agora é só instalar o inversor na sua máquina, garantindo a eficiência e a precisão características dos inversores ABB no seu processo.
