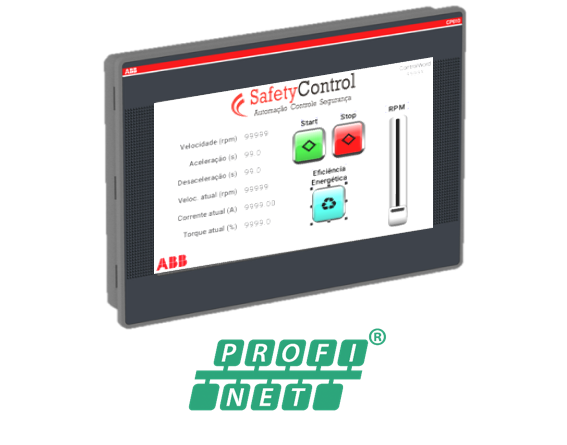

IHM CP600-eco ABB comunicando com CLP Siemens em Profinet

- INTRODUÇÃO

Este Application note tem por finalidade demonstrar a integração entre a família de IHM CP600-eco da ABB com um CLP Siemens via rede Profinet. Vale ressaltar que toda a linha de IHM da família CP600-eco possui software de programação gratuito.

Os dispositivos da Siemens compatíveis são os seguintes abaixo:

·         S7-300, S7-313/314/315, S7-315-2DP, S7-318-2DP, S7-319-3PN DP

·         S7-412, S7-413, S7-414, S7-416, S7-417,

·         S7-1200 CPU 1211 / 1212, S7-1200 CPU 1214 / 1215

·         S7-1500 CPU 15xx

·         LOGO! 0BA7

·         ET200S IM151



- MATERIAL UTILIZADO

HARDWARE

IHM ABB CP607: CP600-eCo, 7" polegadas, touch screen, 64K cores, resolução: 800x480;

CLP Siemens S7-1200

SOFTWARE

Panel Builder 600 (Versão gratuita obtida através do Automation Builder na modalidade de instalação Basic).

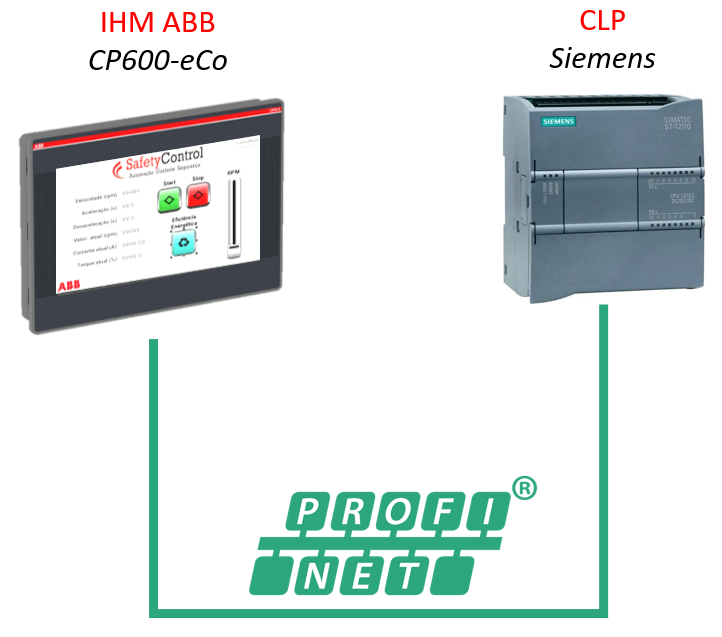

- TOPOLOGIA

PASSO 01 - DOWNLOAD DO SOFTWARE E PLUG-IN

A - Realizar download do software Automation Builder 2.7.0 da ABB no link indicado:

https://new.abb.com/plc/automationbuilder/platform/software

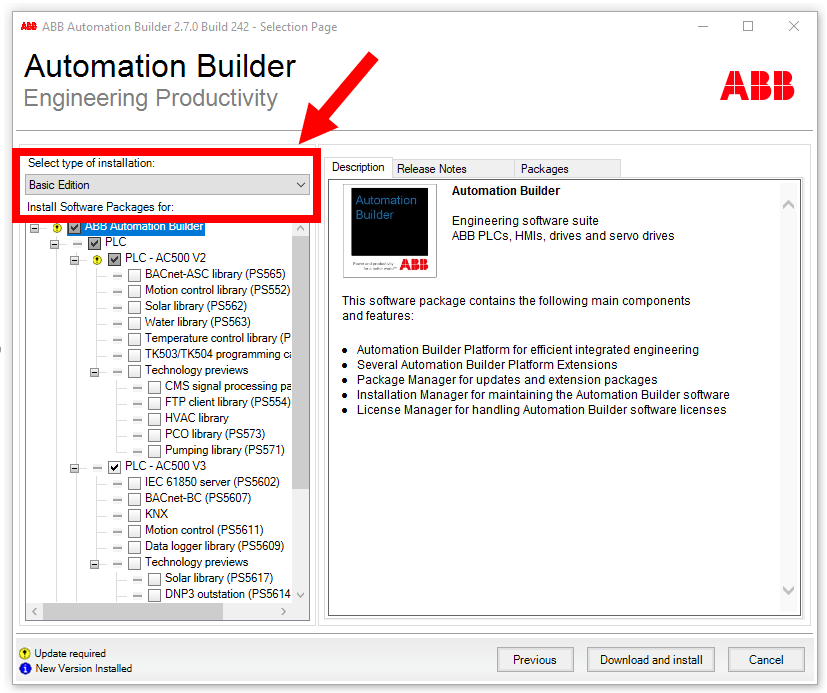

Após download é crucial selecionar o tipo de instalação: Basic Edition, pois nesta modalidade a licença é free para programação da família CP600-eCo.

B - Após a instalação realizada o software que vem em conjunto com o Automation Builder que vai ser utilizado para programação das telas da IHM é o Panel Builder 600.

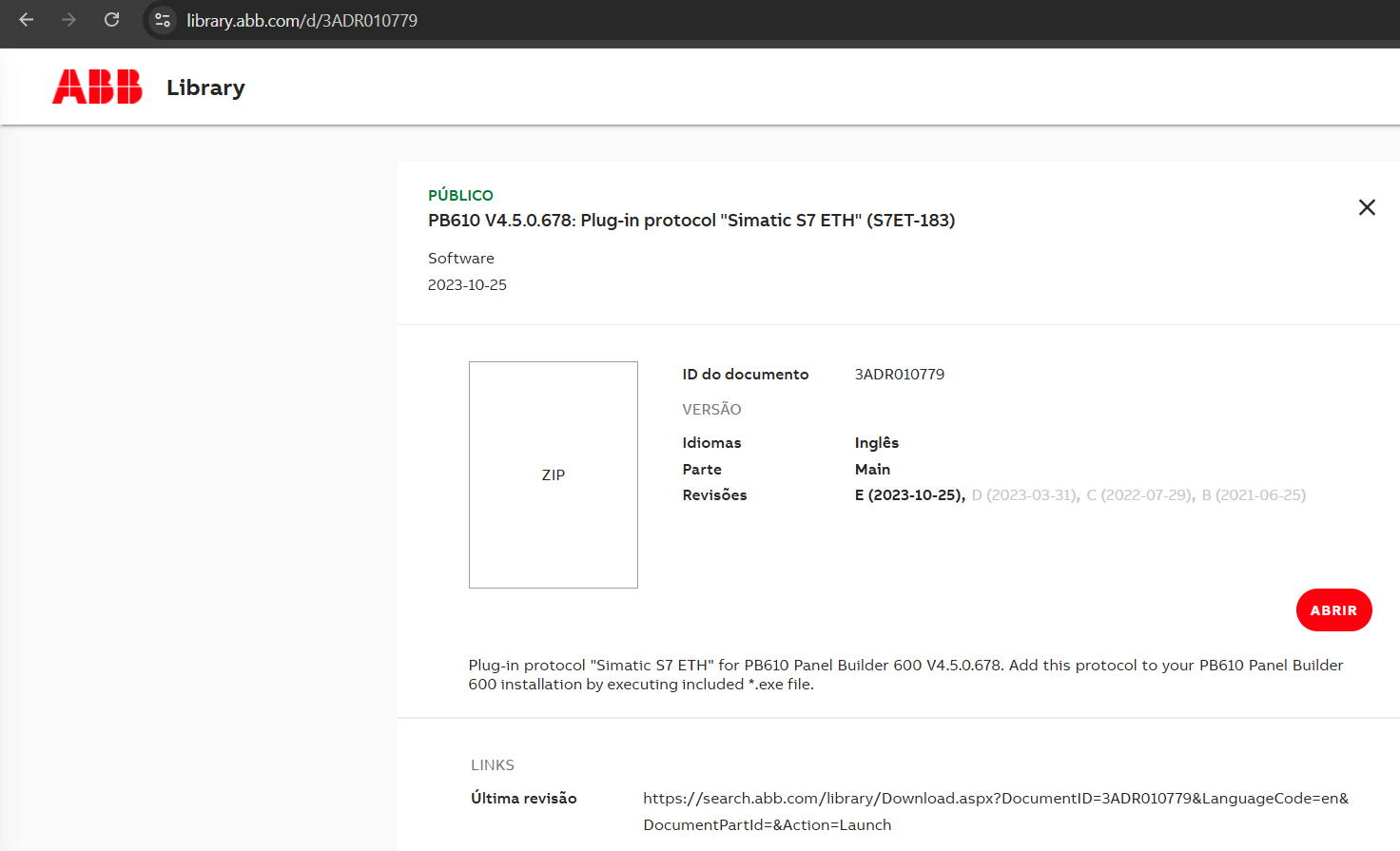

C - Realizar download do plug-in da Siemens no link indicado:

https://library.abb.com/d/3ADR010779

PB610 V4.5.0.678: Plug-in protocol "Simatic S7 ETH" (S7ET-183)

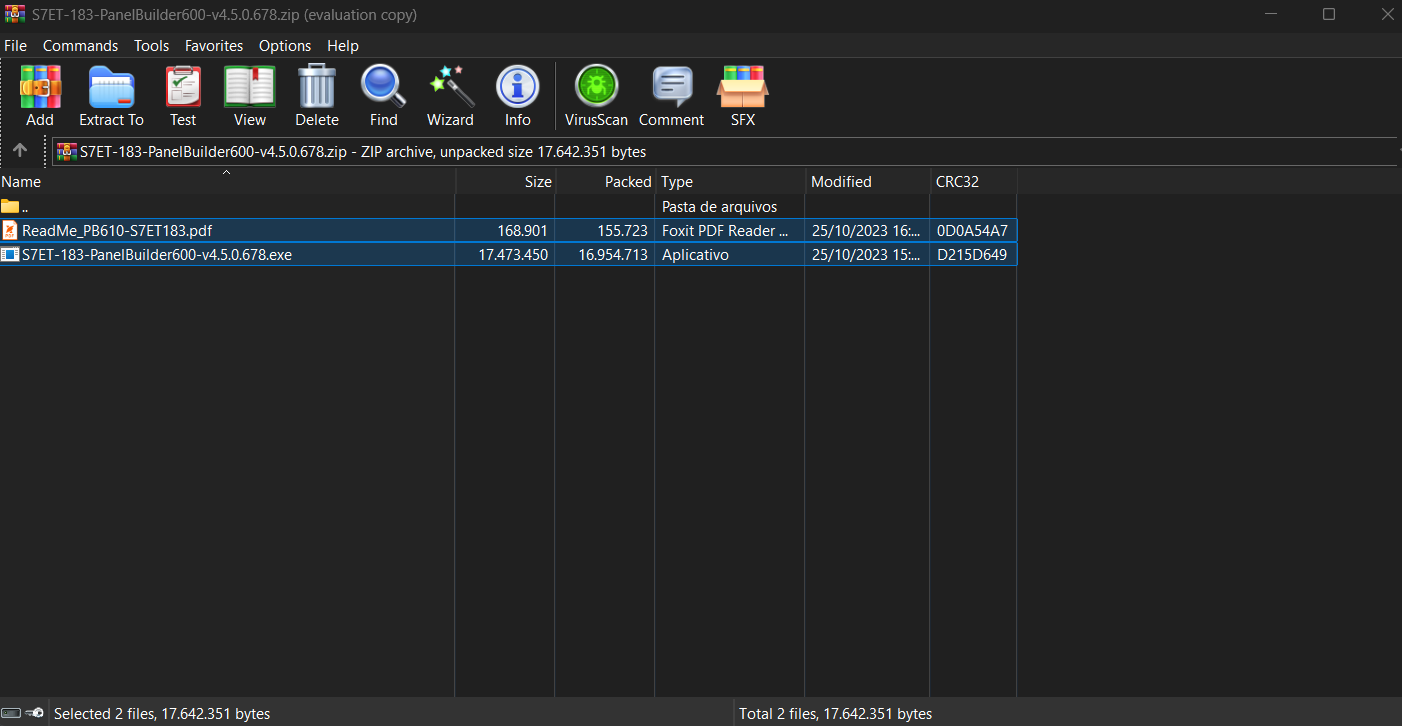

D - Extrair todos os arquivos que estão compactados:

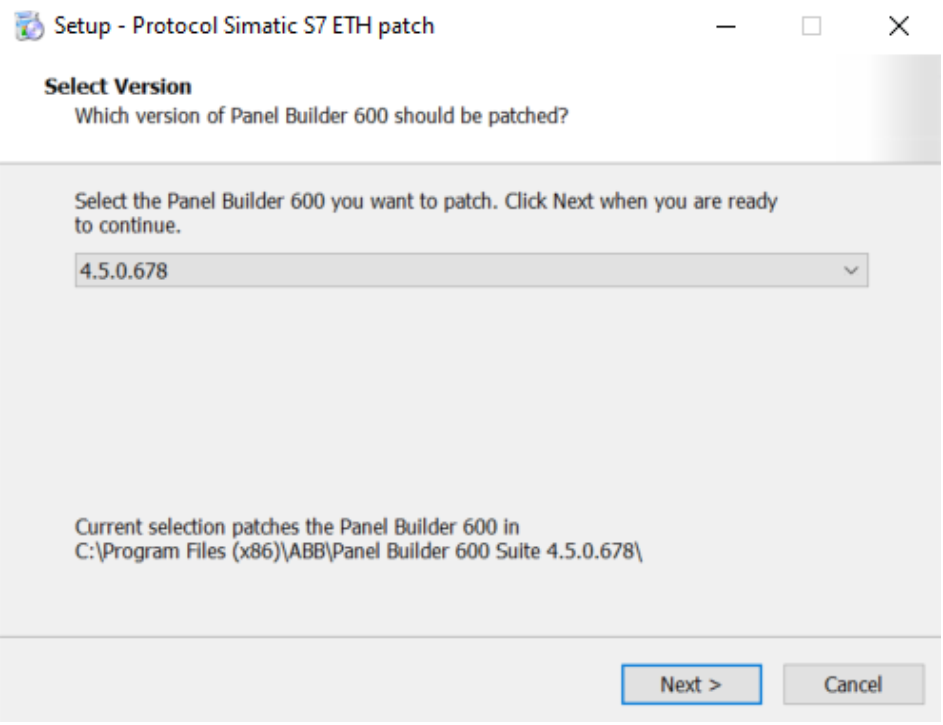

E - Executar o arquivo:  S7ET-183-PanelBuilder600-v4.5.0.678.exe e em seguida clicar em “Next >”

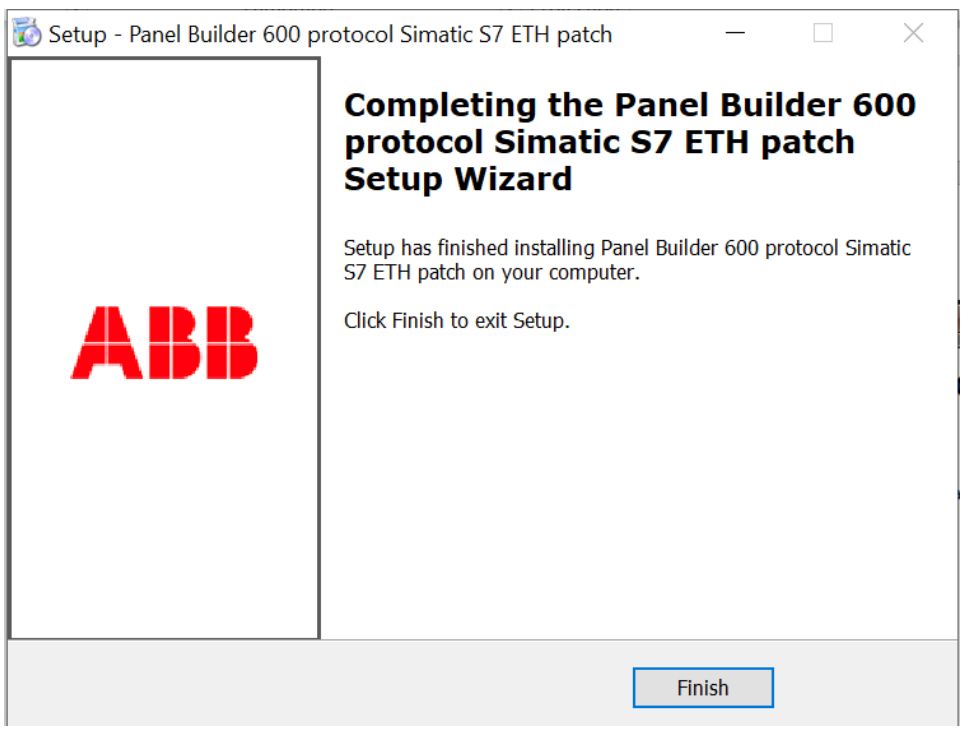

F - Clicar em “Finish”

PASSO 02 - CONFIGURANDO O SIEMENS E EXPORTANDO VARIÁVEIS

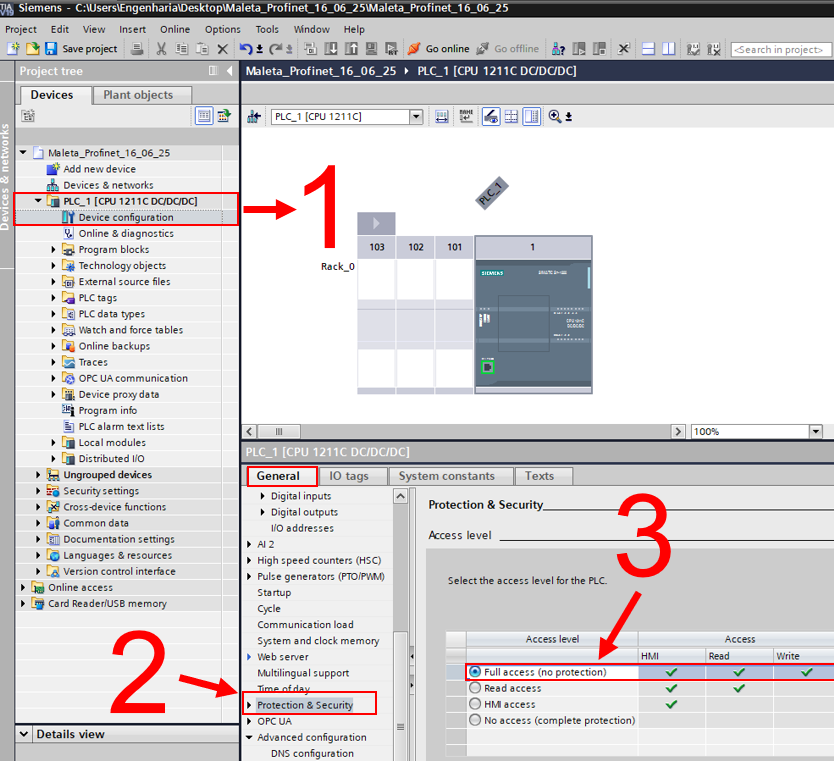

A - No software do TIA Portal abrir o projeto com o qual se deseja realizar a comunicação com a IHM da ABB clicar em: Device configuration > General > Protection & Security e selecionar Full access. Em seguida mas abaixo no mesmo menu selecionar a opção: “Permit access with PUT/GET communication from remote partner”

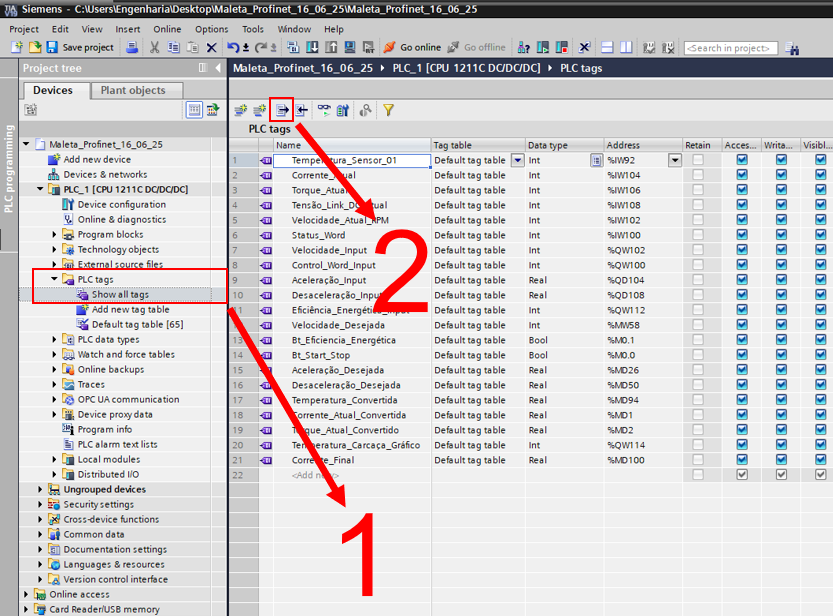

B - Clicar em: PLC tags > Show all tags e em seguida clicar em “Export” (2)

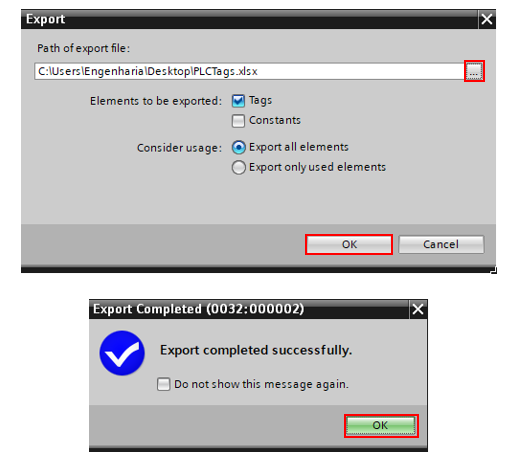

C - Clicar em “...” e selecionar o local em que será salvo o arquivo com as tag’s exportadas. Em seguida clicar em “OK”

PASSO 03 - DESENVOLVIMENTO DE SOFTWARE NO PANEL BUILDER 600

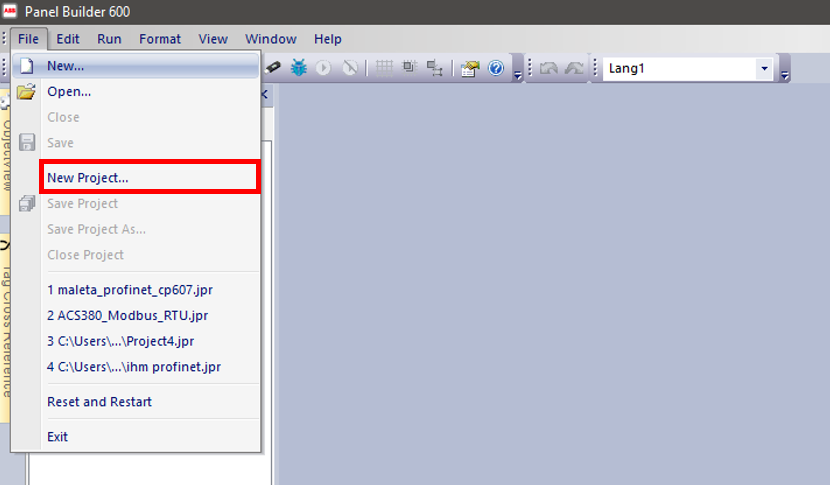

A - Com o software aberto clicar em: File > New Project...

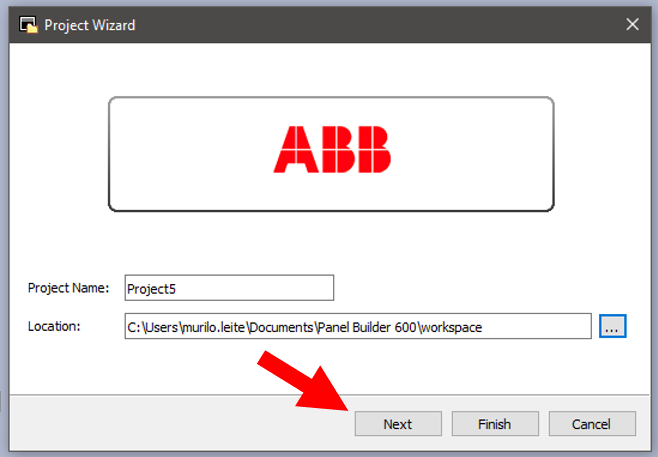

Nomear o projeto e escolher o local de destino do arquivo que será gerado, em seguida clicar em “Next”.

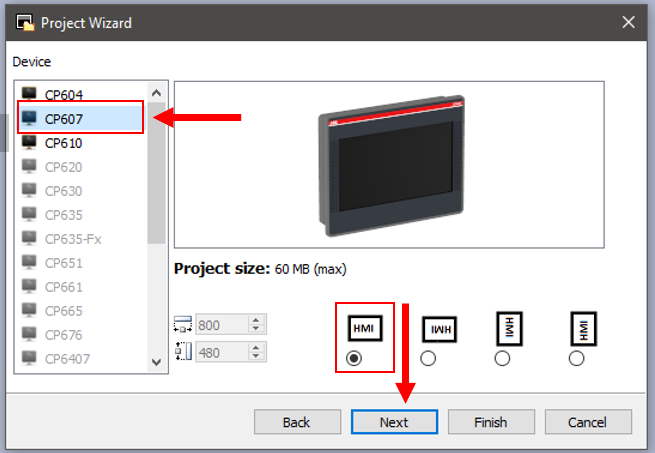

Escolher o modelo da IHM e a disposição da instalação da mesma, em seguida clicar em “Next”.

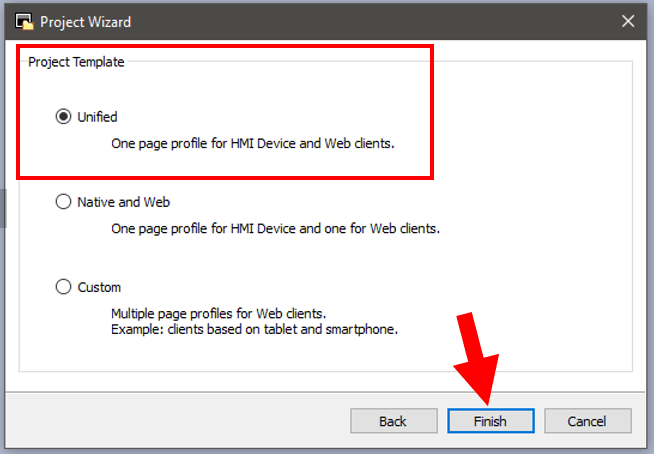

Escolher o template “Unified”, em seguida clicar em “Finish”.

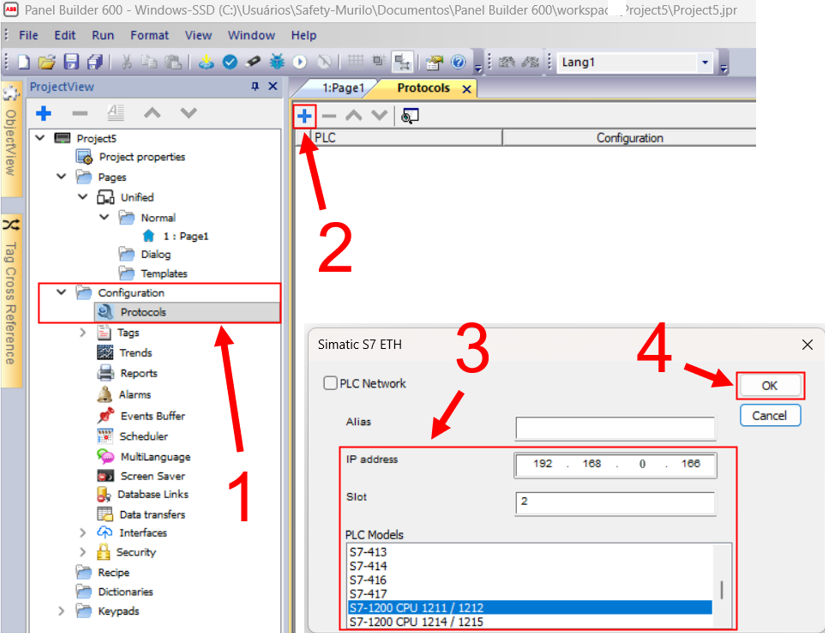

B - Com o projeto criado clicar em Configuration > Protocols. Em seguida clicar no botão “+” e inserir o endereço IP do CLP Siemens e também o modelo do mesmo conforme abaixo. Após estes passos clicar em “OK”.

A configuração ficara disposta da maneira abaixo, confirmando que esta etapa foi conclupida com sucesso:

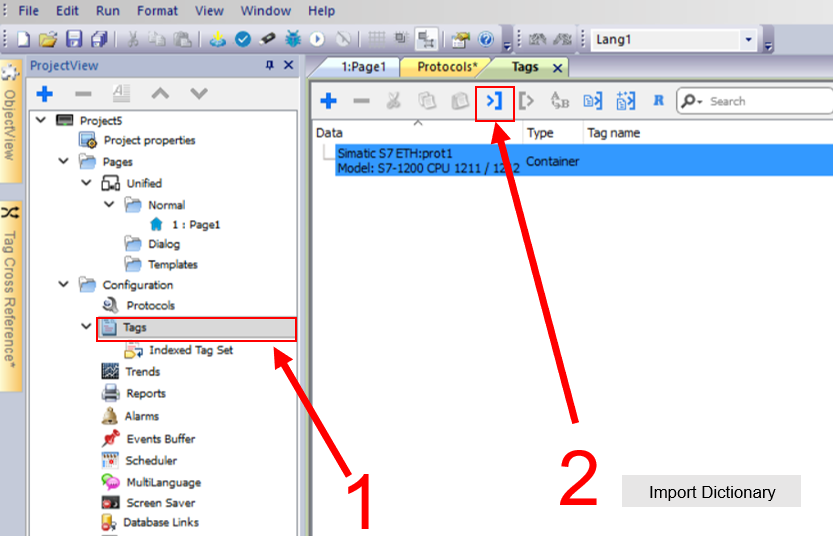

C - Clicar em Configuration > Tags. Em seguida clicar no botão “Import Dictionary”.

D - Selecionar a opção “TIA Portal v13, v14 or newer” e em seguida clicar no botão “...” e selecionar o arquivo que foi exportado do Siemens (PLCTags.xlsx). Depois clicar em “OK”.

E - Clicar em “OK”.

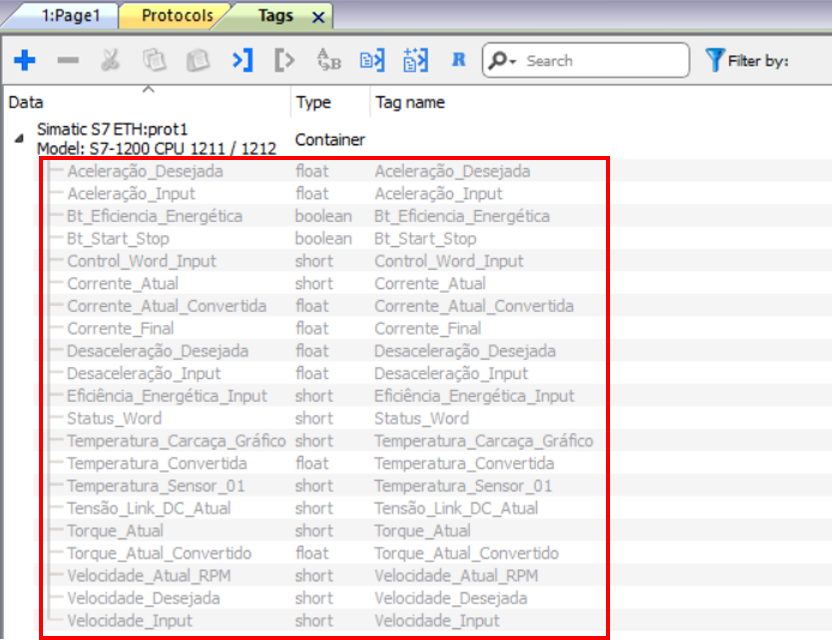

F - Note que as tags que foram adicionadas estão com aspecto “apagado”, ou seja não estão ainda adicionadas de fato ao projeto:

G - Para  adicionarmos ao projeto as tags que estão com o aspecto de “apagadas” basta selecionarmos todas elas e clicar no botão “Import Tags”:

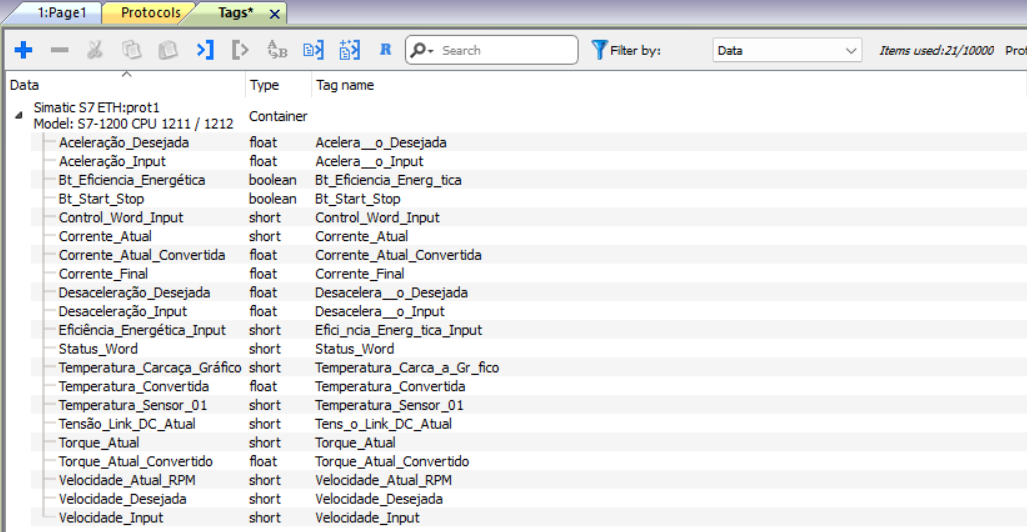

H - Pronto, as tags agora estão adicionadas no projeto. Agora é só endereçar os elementos do projeto com estas novas tags adicionadas.

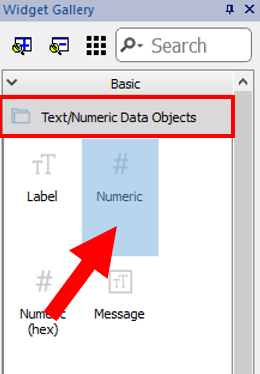

I - Agora vamos inserir alguns objetos numéricos para escrita e leitura de dados. Acessar a  “Widget Gallery” e localizar o menu “Text/Numeric Data Objects” e procurar o objeto “Numeric”:

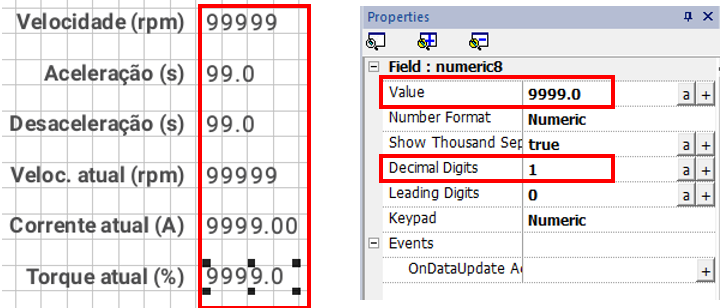

J - Com os objetos numéricos inseridos vamos configurar os mesmos de acordo com a imagem abaixo pelo menu “Properties” nas seleções “Value” e “Decimal Digits”.

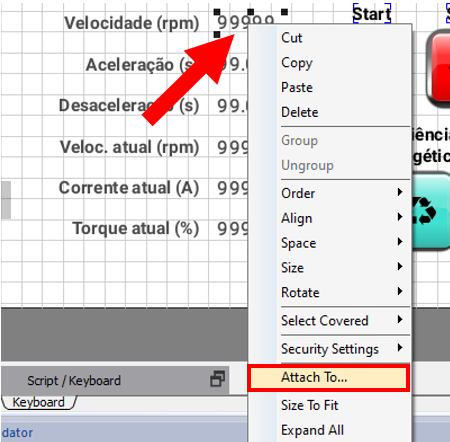

K - Com as tags adicionadas e o projeto da IHM desenvolvido vamos agora realizar o link das mesmas com os objetos numéricos, para isto clicar com o botão direito do mouse em um objeto numérico que foi inserido e clicar na opção “Attach To...”

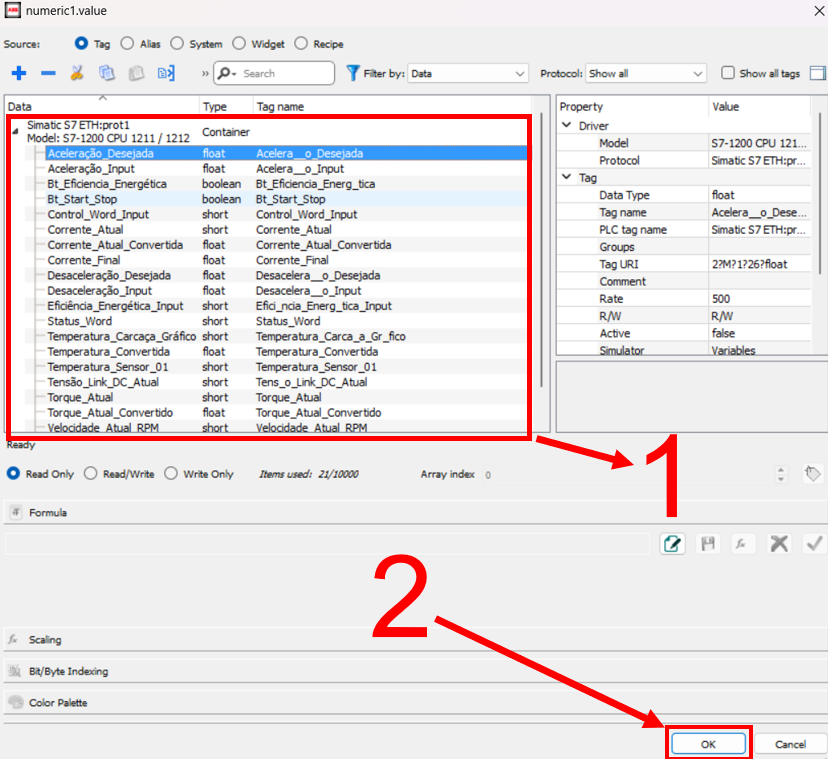

L - Selecionar a tag correspondente com o objeto numérico e clicar em “OK”.

Realizar o link de todas as tags com seus respectivos objetos (Numéricos, botões...) e em seguida realizar download na IHM.



PASSO 04 - PROCEDIMENTO PARA REALIZAÇÃO DO DOWNLOAD DO SOFTWARE NA IHM

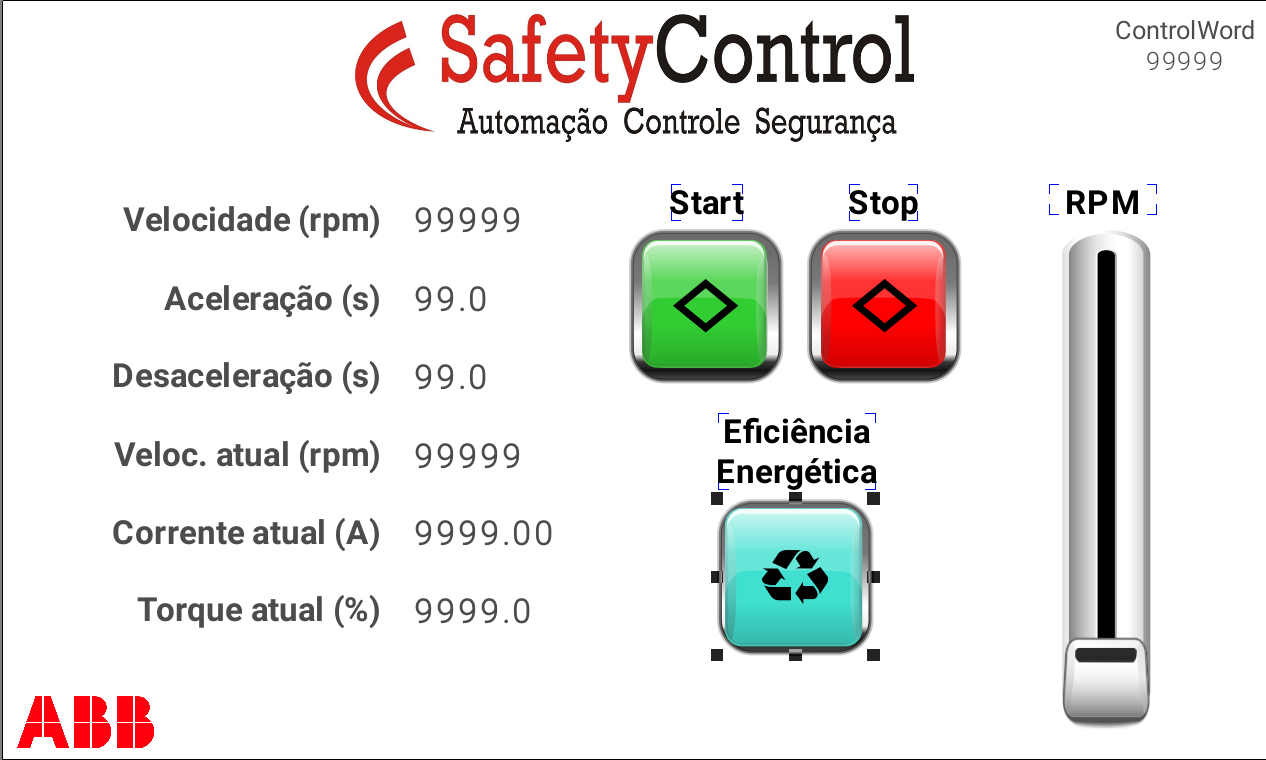

A - Validar se o projeto desenvolvido está com a seguinte aparência abaixo:

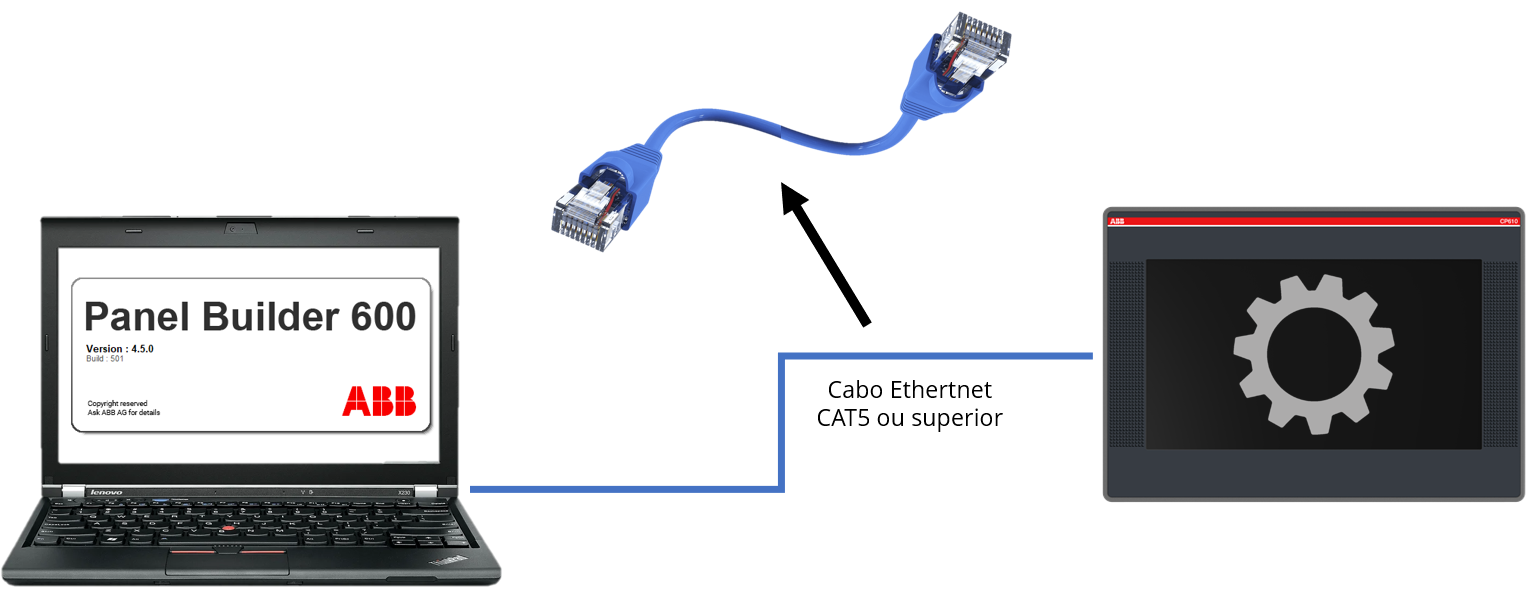

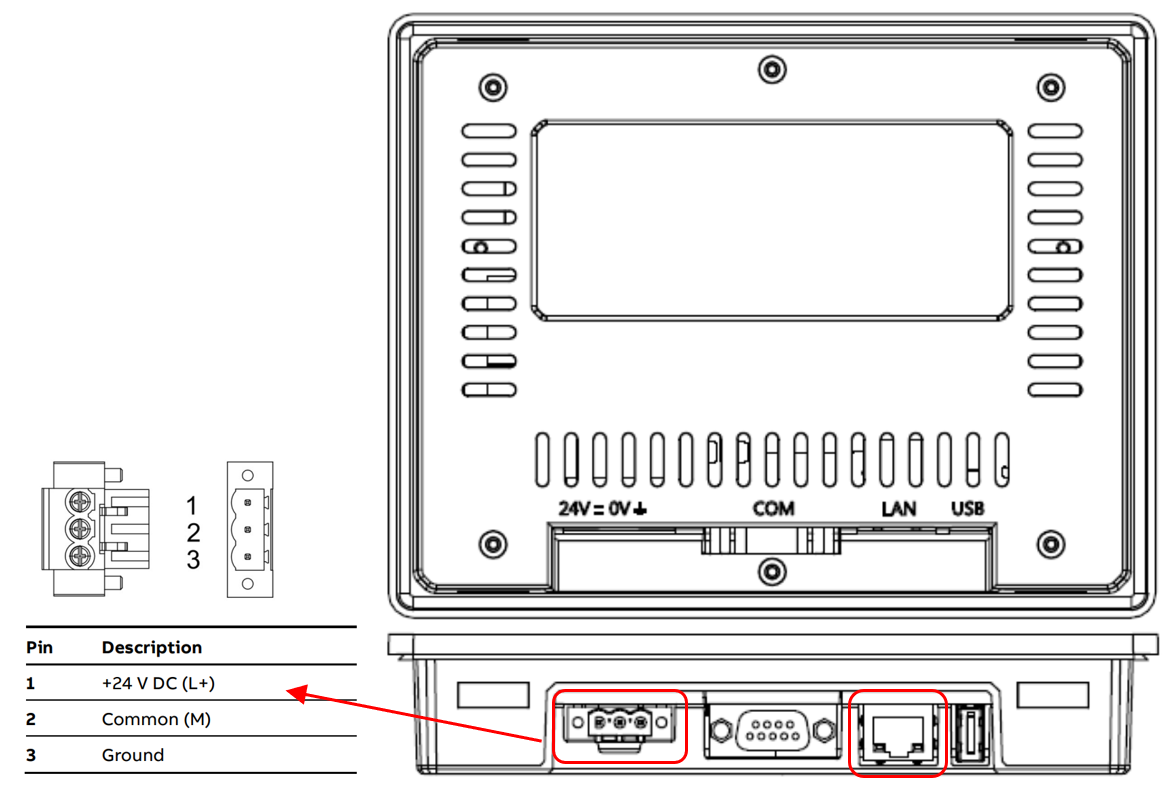

B - Considerar um cabo ethernet (Com conectores RJ45 nas pontas) para realizarmos a conexão entre computador que contém o projeto e a IHM e realizar a alimentação da mesma com 24VCC conforme terminais indicados abaixo.

C - Clicar no menu de configuração “System Settings”, em seguida uma tela de configuração será carregada conforme abaixo:

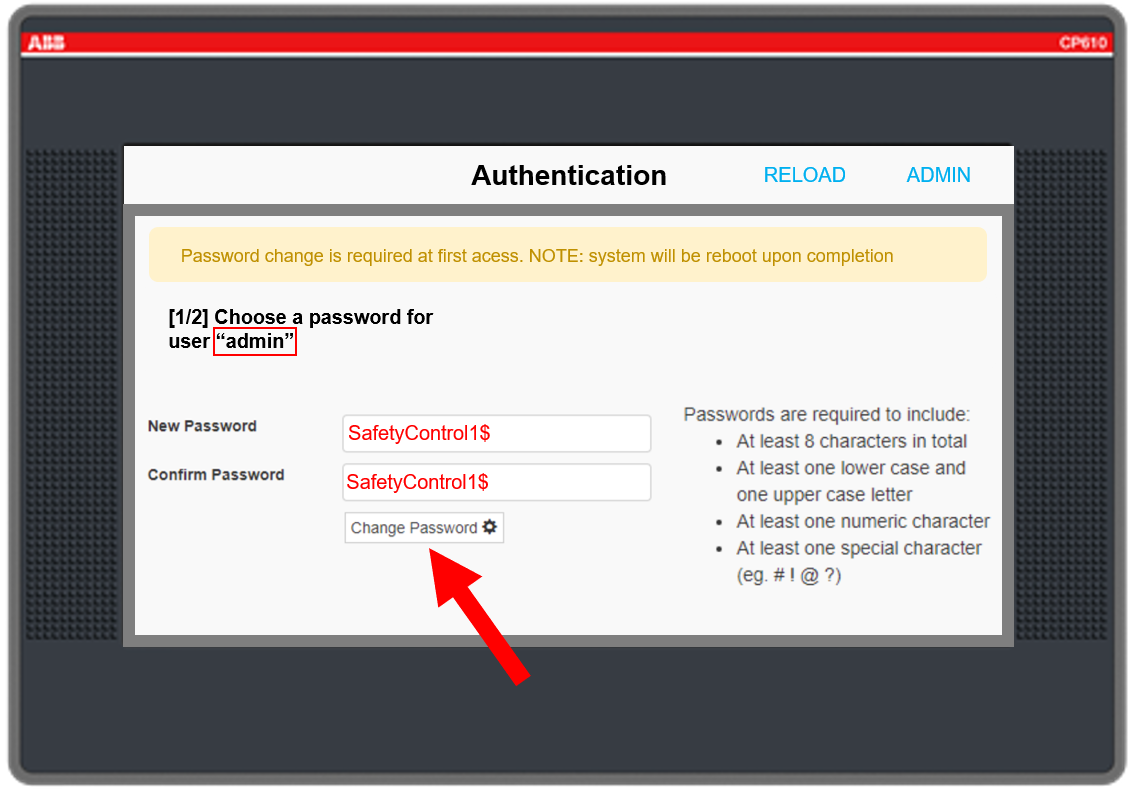

A mesma tela vai surgir novamente, mas agora é para inserirmos uma senha para o usuário “admin”.  Após inserirmos a senha e clicarmos em “Change Password” a IHM vai reiniciar automaticamente.

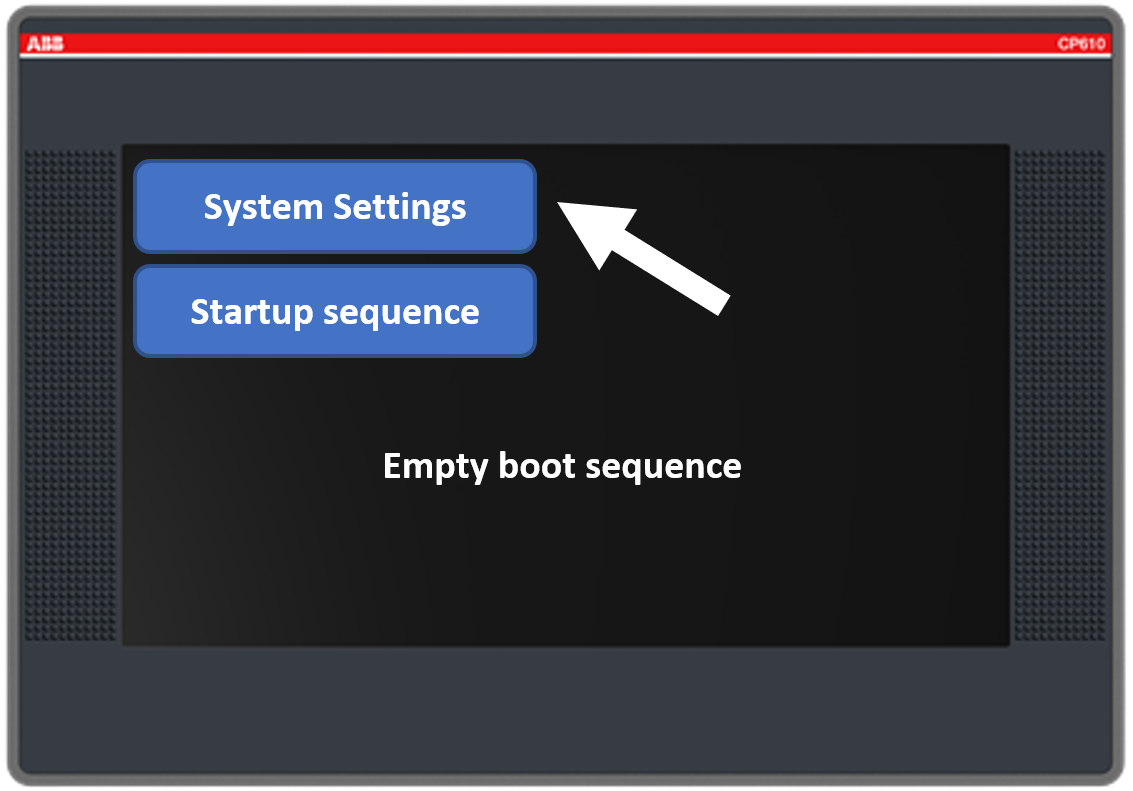

A IHM vai ficar nesta tela abaixo novamente, selecionar a opção “System Settings”

Inserir as credenciais do usuário “admin” e clicar no botão “OK”.

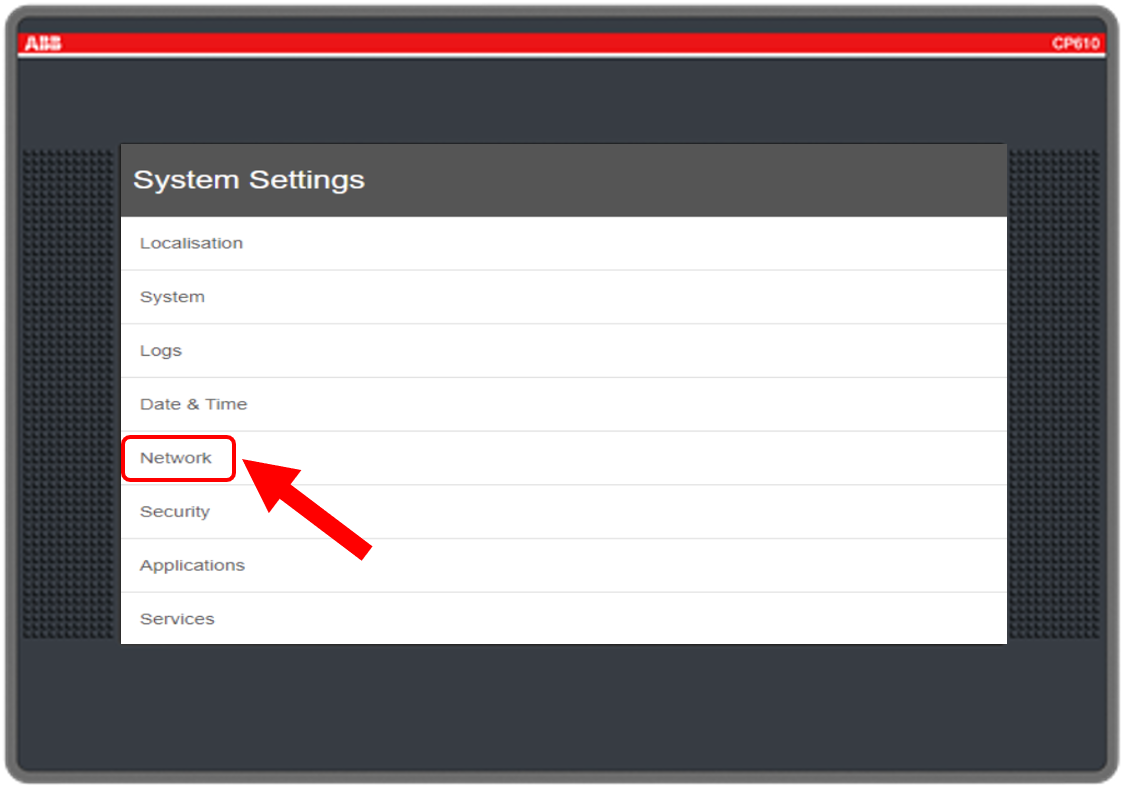

Selecionar a opção “Network”, desabilitar o DHCP e inserir um endereço de IP válido

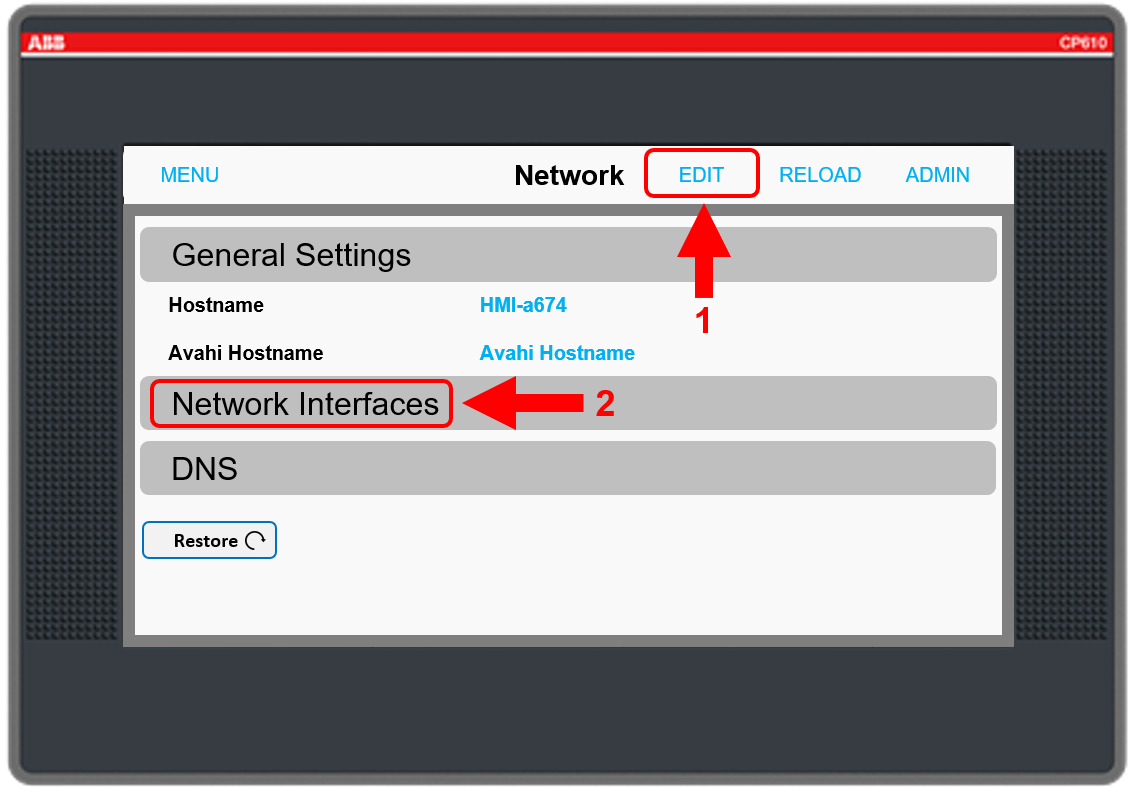

Clicar em “EDIT” e em seguida clicar na opção “Network Interfaces”.

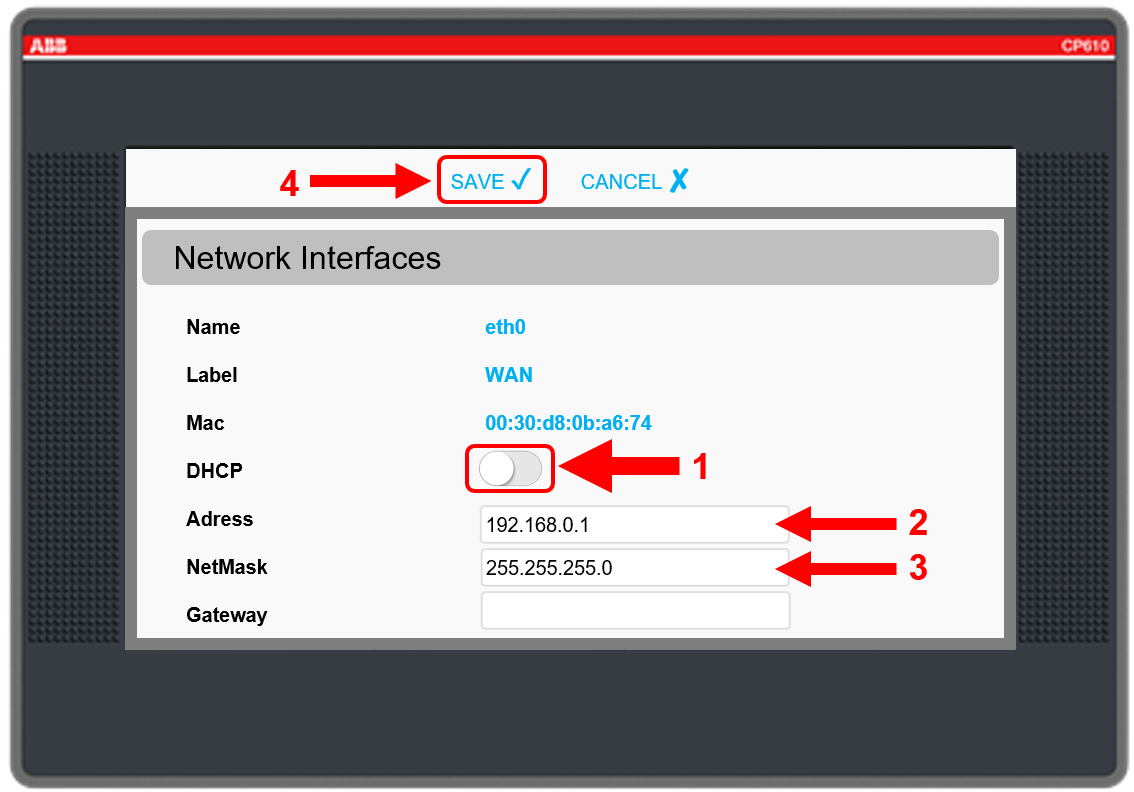

Desabilitar o “DHCP” pela chave indicada, inserir um endereço de IP válido em “Adress” que esteja na mesma faixa que o computador que contém o projeto da IHM. Inserir o “NetMask” compatível e por fim clicar no botão “SAVE”.

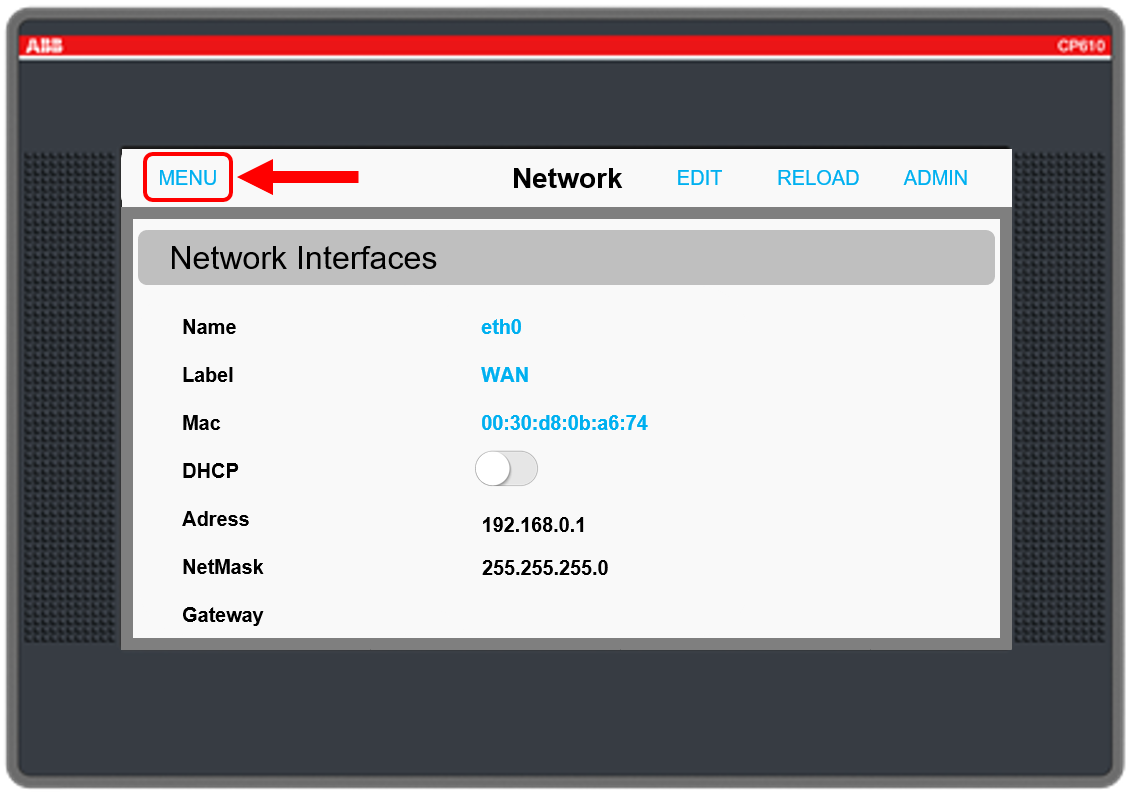

Clicar na opção “MENU” após configurações do passo anterior.

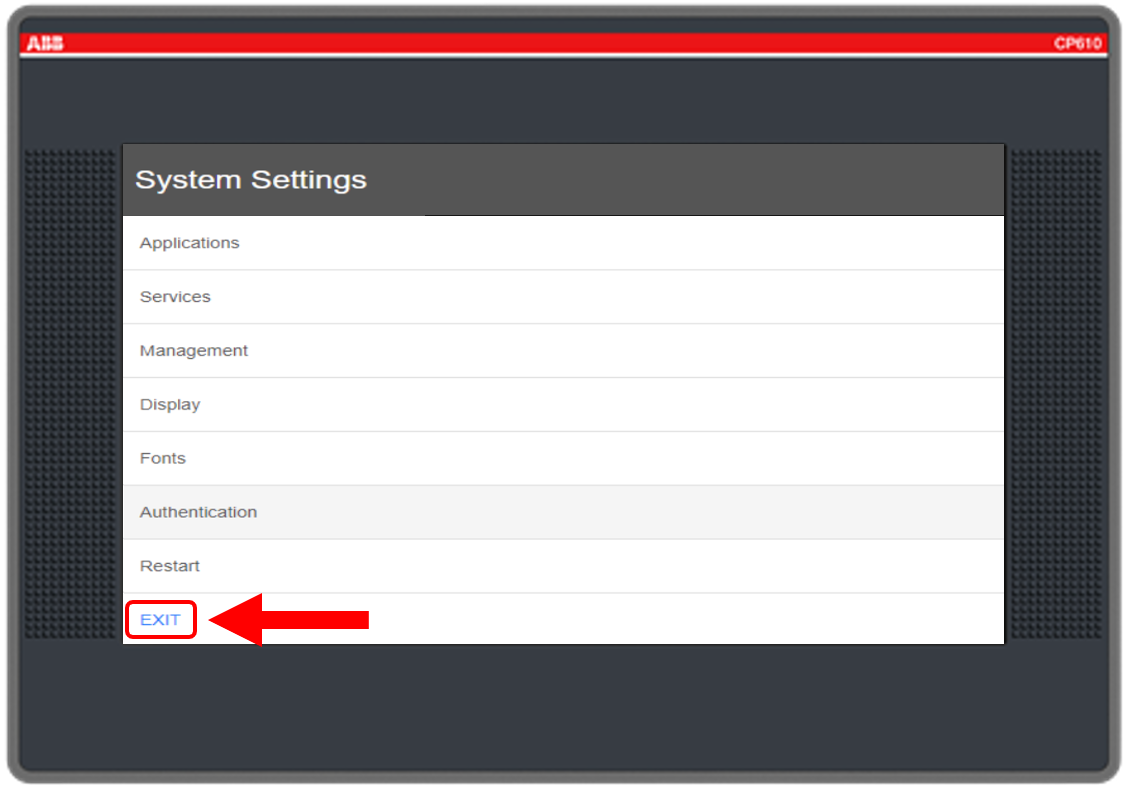

Nesta tela de seleção se faz necessário navegar na mesma até o final da tela para ter acesso ao botão “EXIT”.

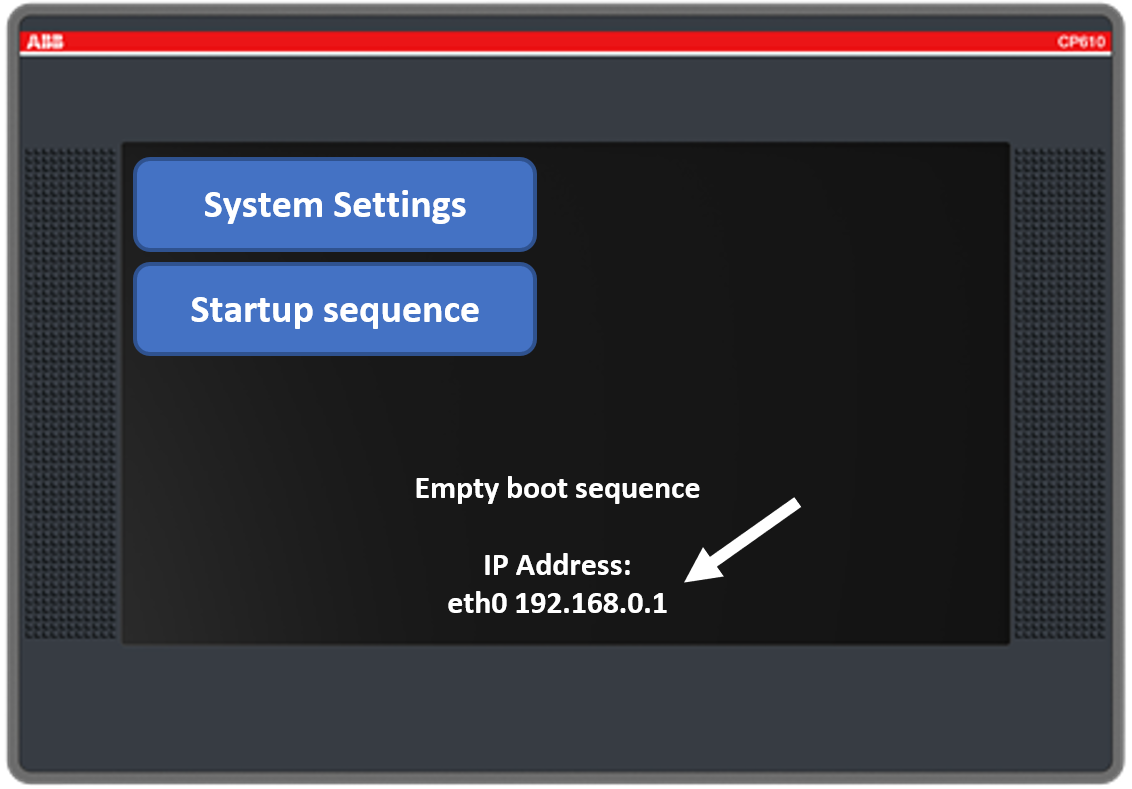

Validar se a IHM assumiu o valor de IP que foi configurado nesta tela e em seguida prosseguir com o download do projeto.

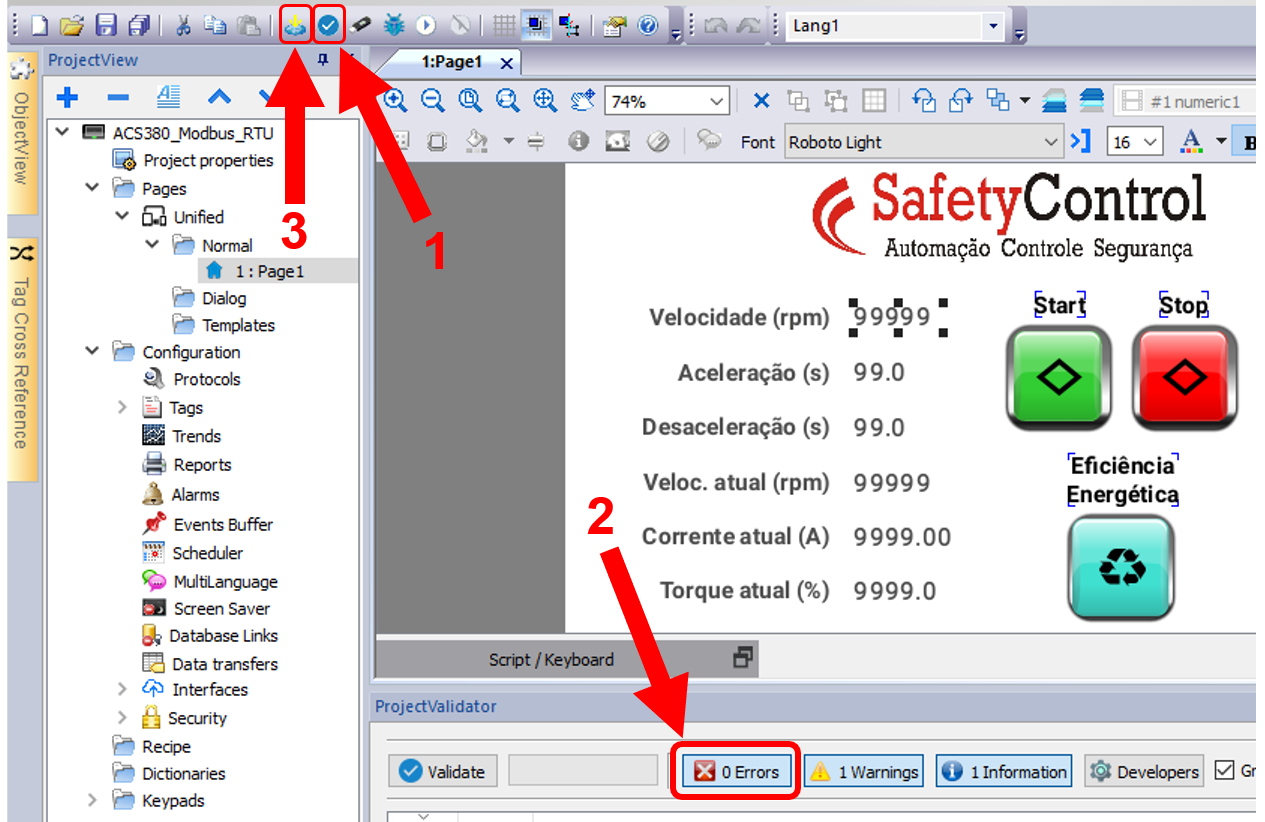

D - No software Panel Builder 600 clicar no botão “Validate project” (passo 1). Em seguida conferir se não existe nenhum tipo de erro no projeto (passo 2) e após isto clicar no botão “Download To Target” (passo 3).

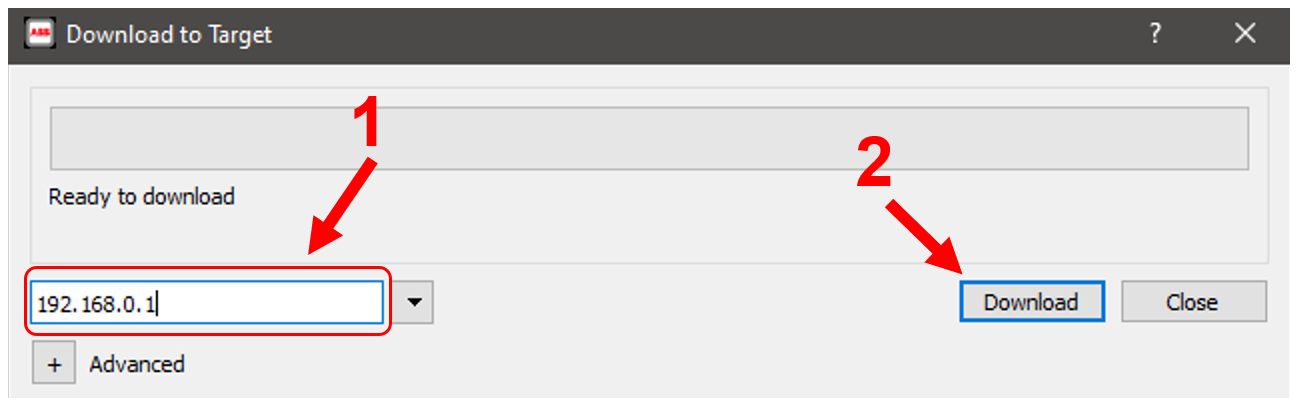

Inserir o IP da IHM (passo 1) e clicar em “Download”

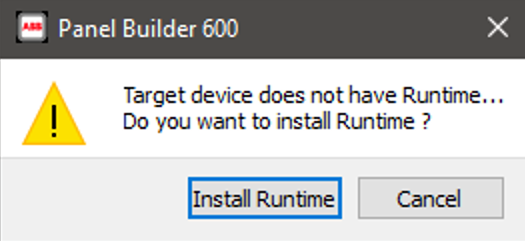

Possivelmente a IHM vai requisitar a instalação do “Runtime” antes do download do projeto. Para realizar esta instalação na mesma clicar no botão “Install Runtime”.

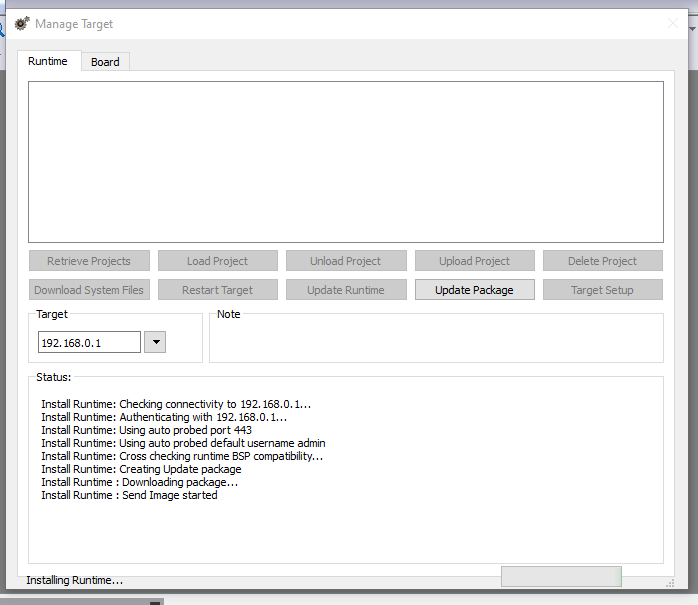

Durante a instalação a seguinte tela abaixo vai permanecer até que todo a instalação e download do projeto estejam finalizados.

Durante o processo a IHM vai reiniciar por 02 vezes. Aguarde até que a IHM inicie com a tela inicial do projeto abaixo. Com todos os passos realizados com êxito a aplicação está pronto para funcionamento!
