SMARTPRINTER WAGO – Primeiros passos

SUPORTE EXTERNO PARA IDENTIFICAÇÕES DE BORNES.

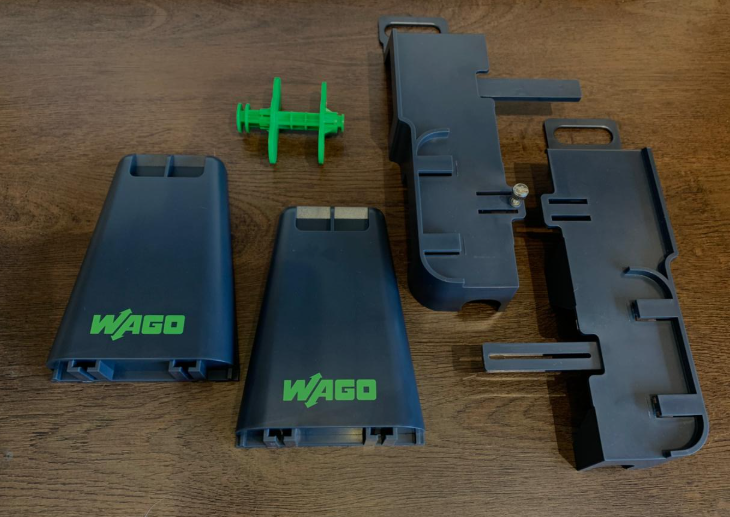

Composição do suporte

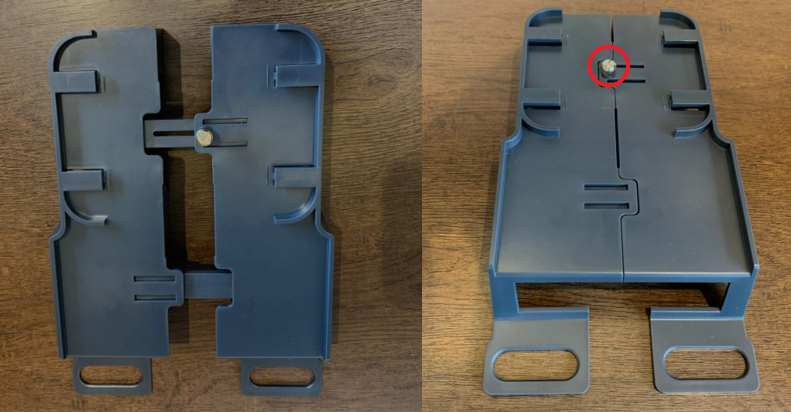

Primeiro deve-se montar a base do suporte, as duas partes possuem os encaixes para montagem, e juntamente com um parafuso para fixar os dois lados da base.

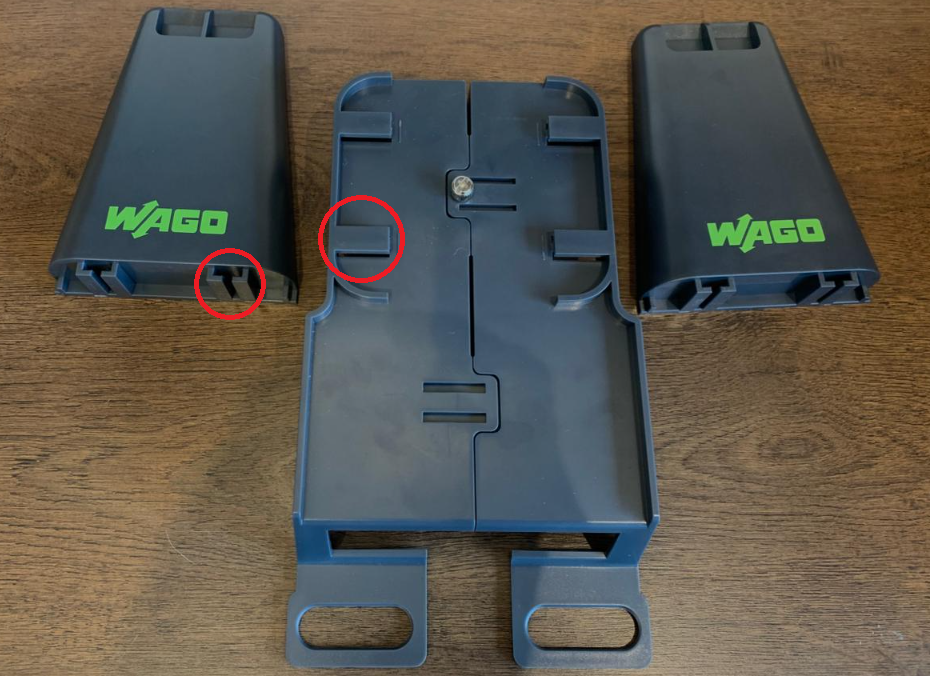

Em seguida deve-se alocar as duas colunas verticais na base, na imagem acima estão identificados os encaixes para montá-los corretamente.

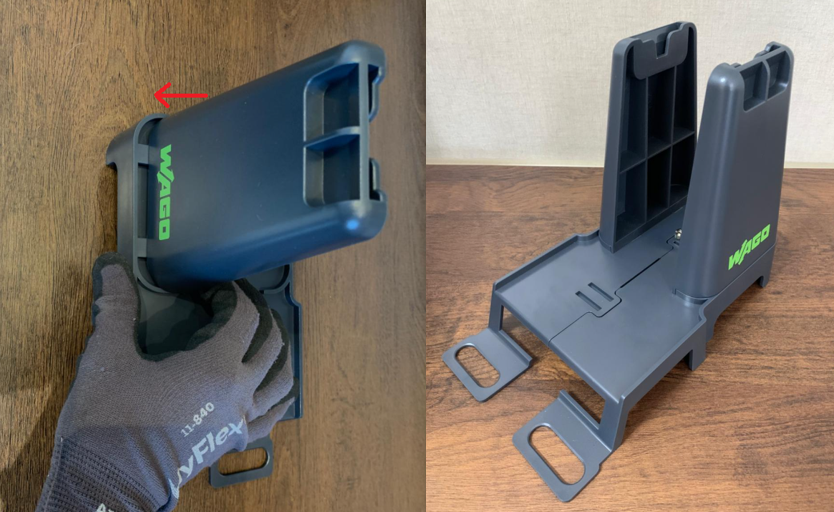

Manualmente é feito o encaixe até a extremidade da base, o mesmo é feito para o outro lado.

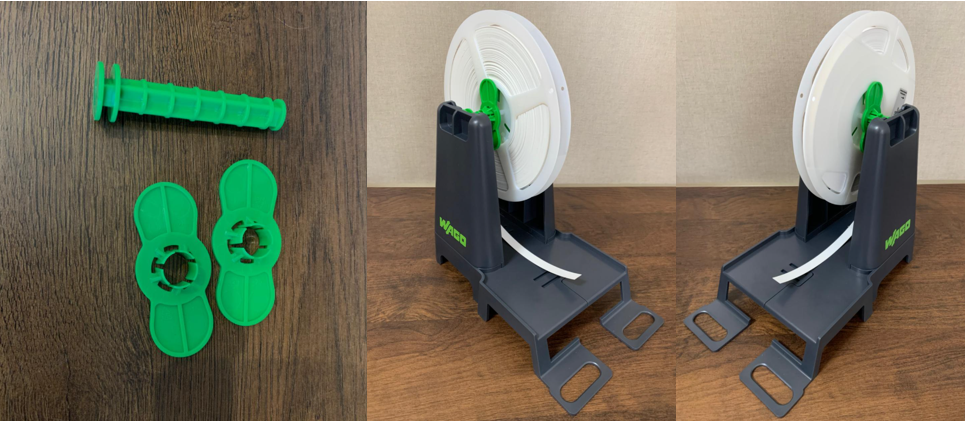

Com a base já montada já é possível inserir a identificação, no exemplo temos o rolo de identificação 2009-110 para bornes, utiliza-se a haste e os prendedores laterais para manter o rolo ao centro do suporte.

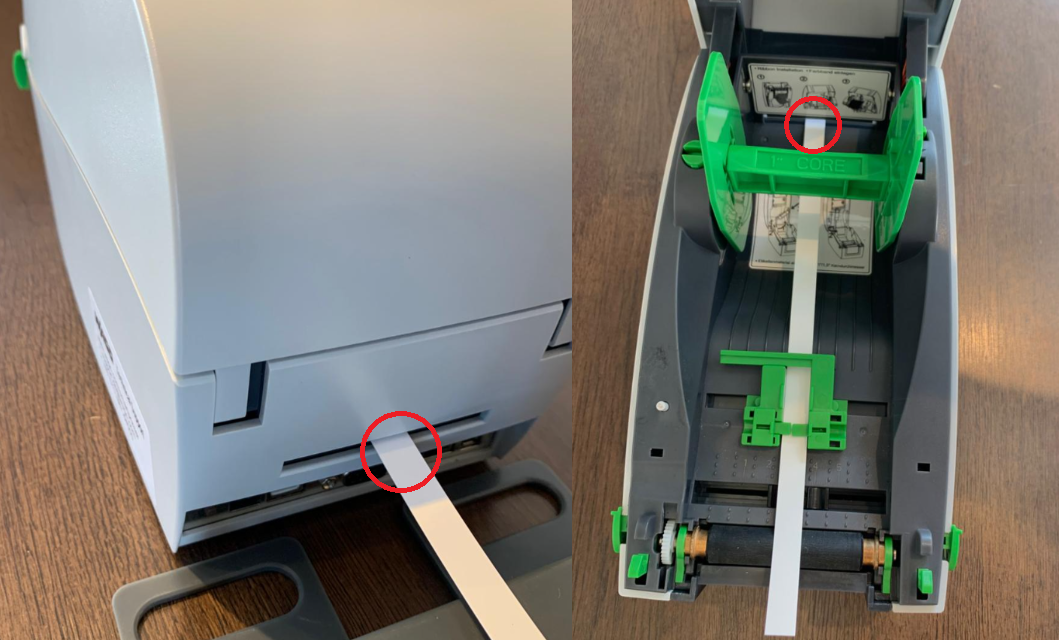

As identificações externas devem passar pelo espaço na parte traseira da impressora conforme indicado nos círculos.



IMPRESSORA

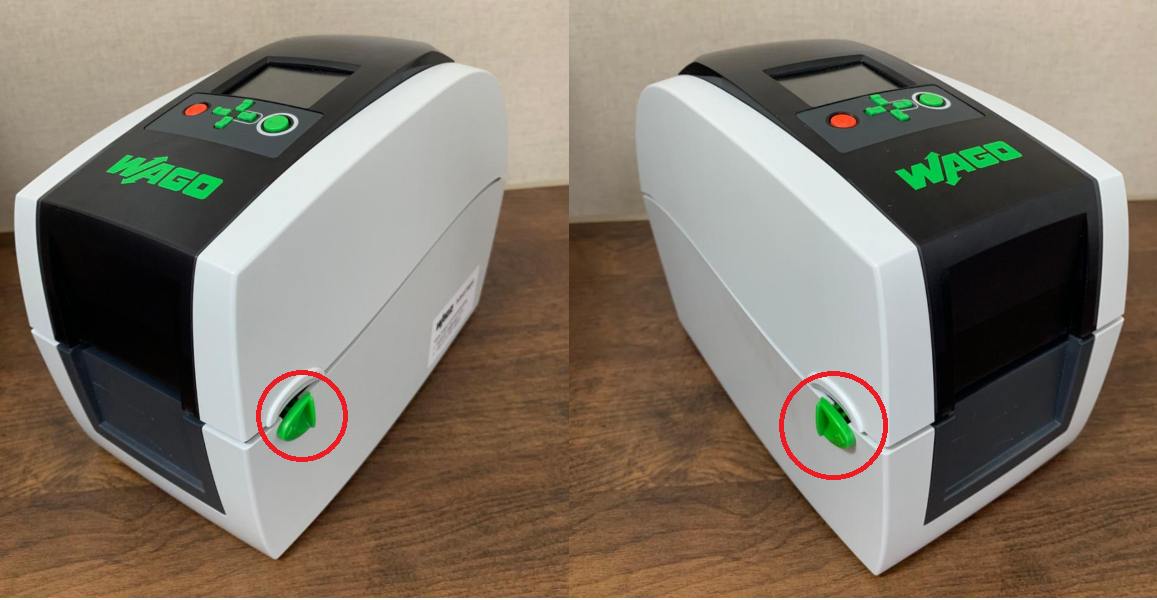

Para abrir a SmartPrinter deve ser feito a liberação das travas laterais, conforme identificado    na imagem acima, as travas possuem uma flecha indicando a direção correta para destravar.

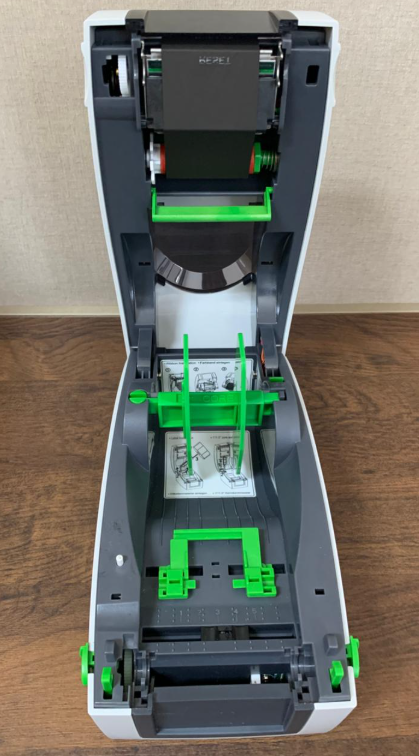

PARTE INTERNA

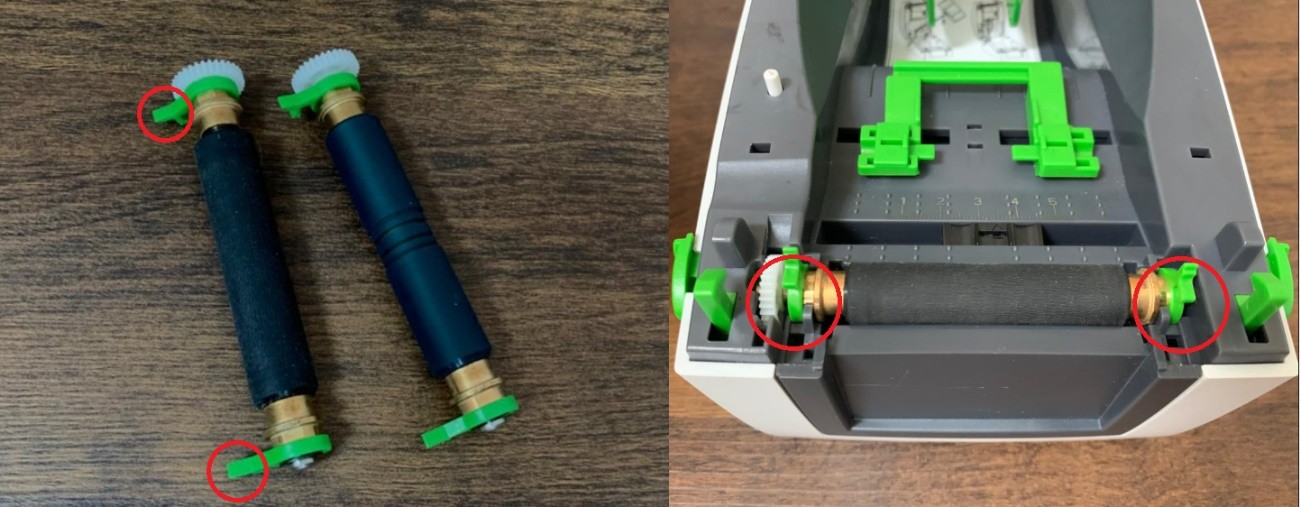

A impressora já acompanha 2 roletes, um rolete para identificações de Tags, que possui marcações de encaixe na parte central, e outro rolete para as demais identificações.

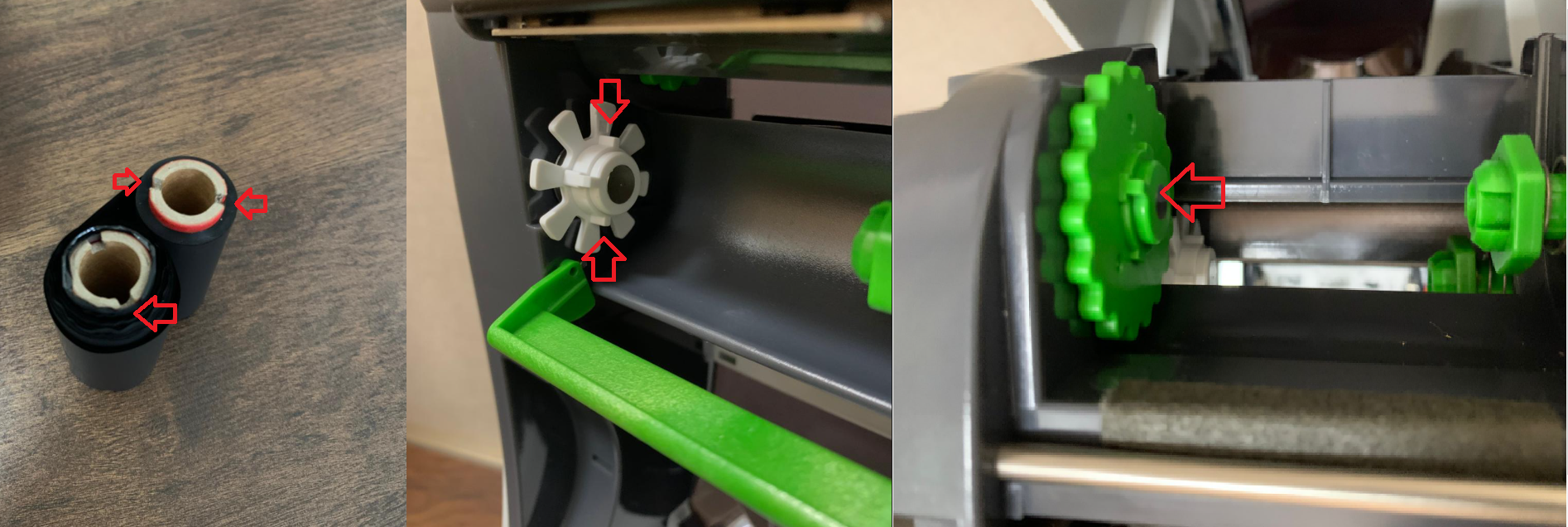

Para fazer a troca dos roletes, deve-se sacar os dois encaixes laterais conforme a segunda imagem, e em seguida fazer a substituição alocando o novo rolete da mesma maneira.

A impressora vem acompanhada de um Ribbon novo, que deve ser inserido na parte superior da impressora. Conforme a imagem aponta, os locais de encaixe possuem as marcações e ranhuras para que a montagem se mantenha fixada.
O lado mais “fosco” do Ribbon é o lado que deve ficar para fora.

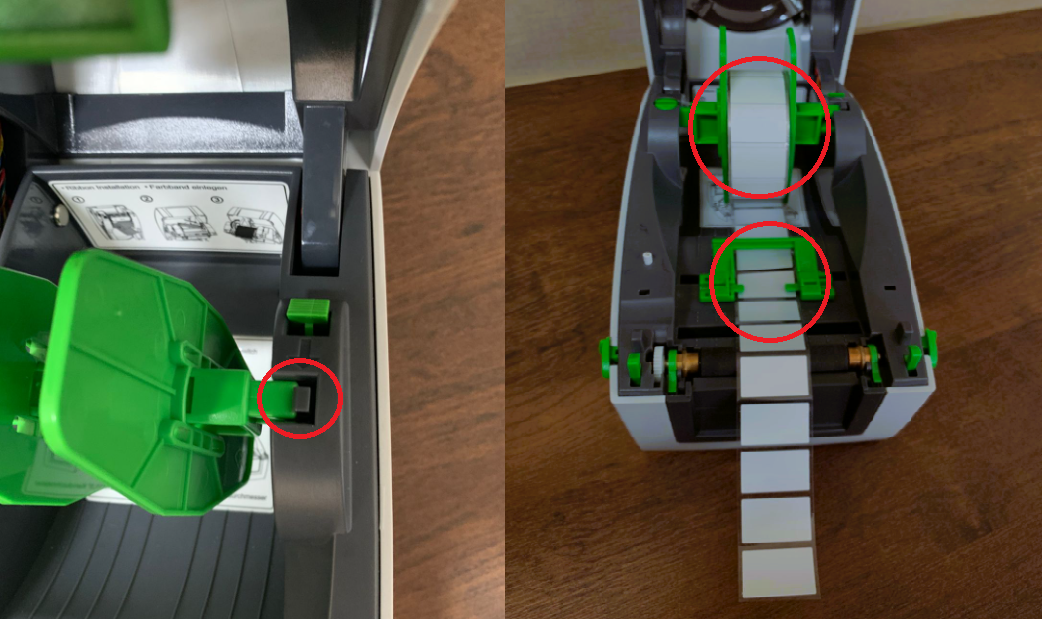

Para os rolos de identificações menores, deve ser feito a alocação internamente.
Na primeira imagem está marcada a trava para liberar a haste onde será instalado o rolo de identificação que depois deve ser ajustado ao centro com as guias laterais, um pouco mais abaixo terá outra guia para manter as etiquetas centralizadas.

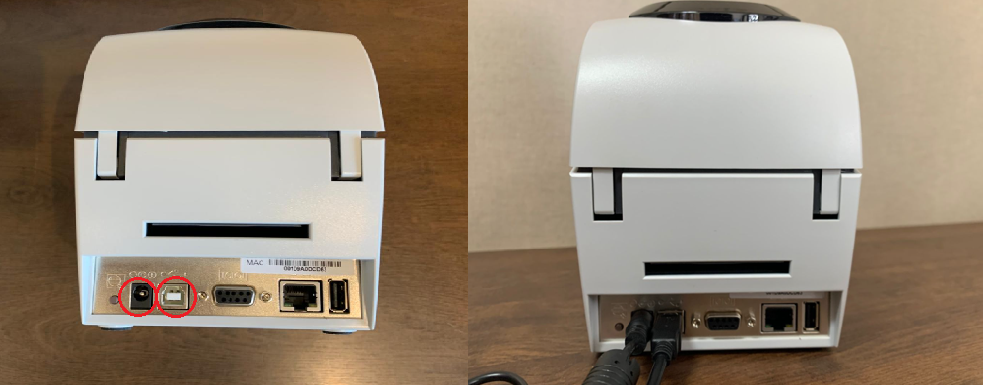

As conexões da SmartPrinter ficam localizadas na parte de trás, a conexão circulada mais a esquerda é da alimentação (100-240VAC), e ao lado a conexão para o cabo tipo B, que acompanha a impressora, e deve ser ligado ao computador. A SmartPrinter também pode ser conectada via rede, para isso deve ser configurado um endereço IP, via software (SmartScript) ou manualmente pelo menu de configuração no display da impressora.

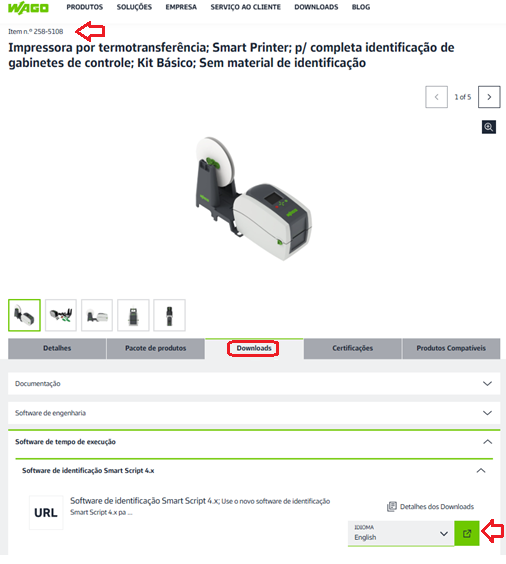

No site da WAGO é possível baixar gratuitamente o software SmartScript para seus projetos de identificação e também atualização da impressora.

Para fazer download do software é preciso ter um cadastro no site da WAGO, temos um passo a passo detalhado aqui de como se cadastrar.
