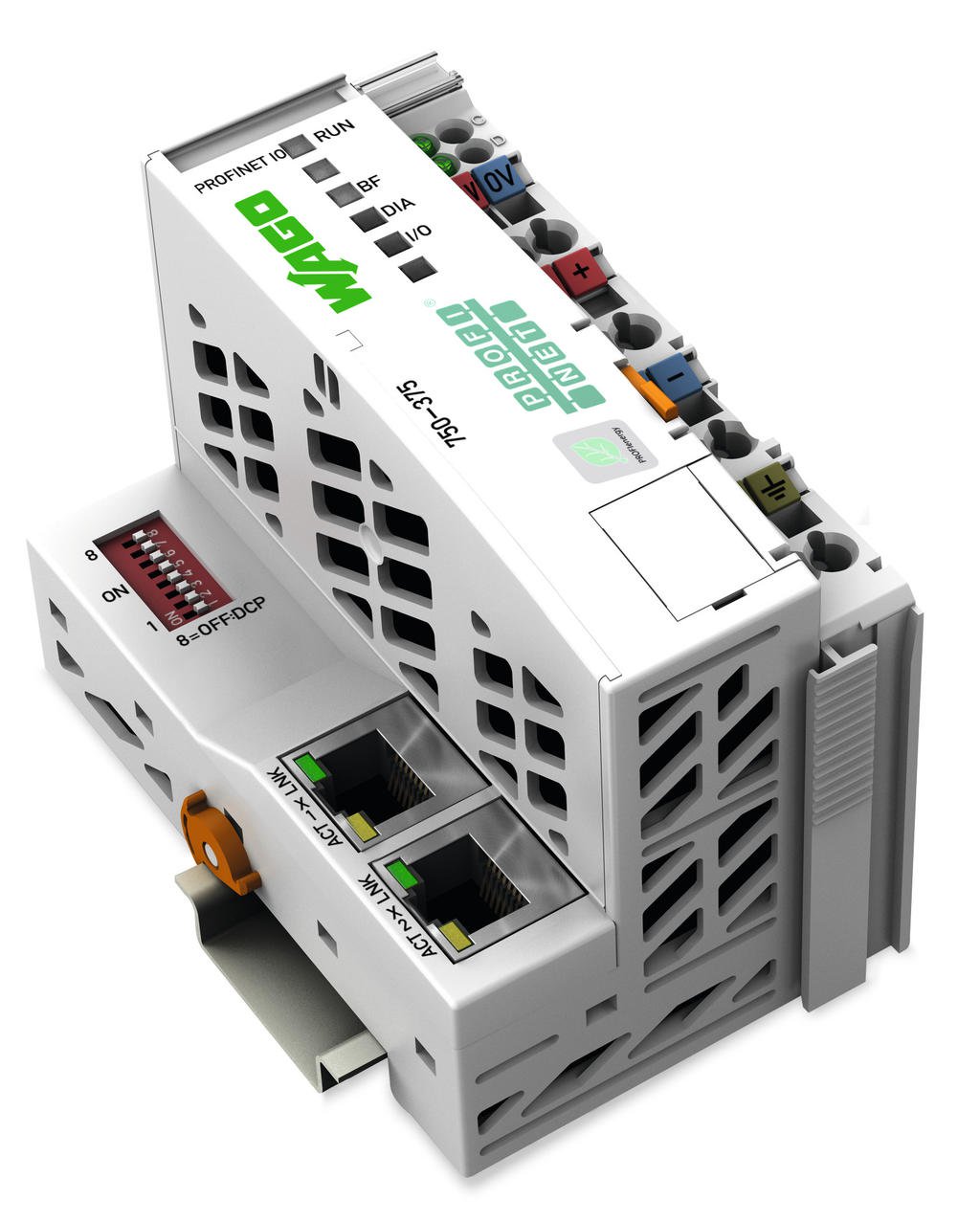

Acoplador Fieldbus PROFINET para controle de Sinais Digitais, Analógicos e Cartões Especiais utilizando controladores de outros fabricantes - Exemplo Siemens
O acoplador de barramento de campo 750-375 conecta o WAGO-I / O-SYSTEM 750 ao PROFINET IO (padrão de automação industrial ETHERNET aberto e em tempo real). O acoplador identifica os módulos de E / S conectados e cria imagens de processos locais para no máximo dois controladores de E / S e um supervisor de E / S de acordo com as configurações predefinidas. As imagens do processo podem incluir um arranjo misto de módulos analógicos, digitais ou especializados. Dados de módulos analógicos e especializados são enviados através de palavras e / ou bytes; os dados digitais são enviados pouco a pouco.
O acoplador de barramento de campo opera como um dispositivo IO na rede. Ele possui um comutador de 2 portas integrado, simplificando a criação de uma estrutura de linha sem componentes de rede adicionais.

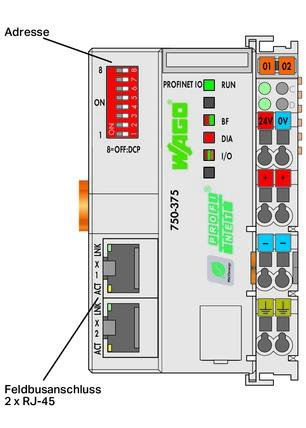

O nome do dispositivo pode ser atribuído através do protocolo DCP ou configurado através do interruptor DIP.
| Remota | Sim |
| Interfaces de comunicação | Profinet I/O |
| Conexão | 02 x RJ 45 |
| Tensão de operação | 24VDC |
| Baud Rate | Profinet I/O: 100 Mbit/s |
| Número de módulos I/O permitidos | 64 (sem expansão) |
| Modo de conexão | RJ-45 |
| Seção do Cabo | 0.08 a 2.5mm² |
| Fixação | Trilho DIN |
| Encapsulamento | Plástico |
| Grau de proteção | IP20 |
| Dimensão | 61.5 x 71.9 x 100mm |
| Temperatura de operação | 0 a 55°C |
| Fabricante | WAGO |
| Código Safety Control | 024712 |
| Código do Fornecedor | 750-375 |
| Datasheet | DATASHEET - ACOPLADOR FIELDBUS PROFINET - 750-375 | Visualizar PDF |
