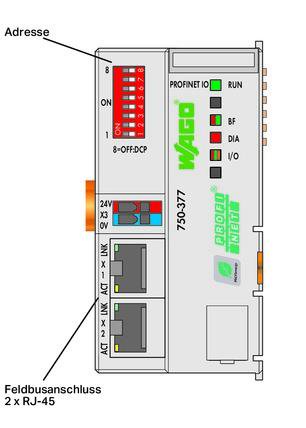

Acoplador Fieldbus PROFINET para controle de Sinais Digitais, Analógicos e Cartões Especiais utilizando controladores de outros fabricantes - Exemplo Siemens
Ao inicializar, o acoplador determina a estrutura do módulo do nó, para criar a imagem do processo no PROFIBUS. Para otimizar endereços, os módulos de E / S com uma largura de bit menor que 8 são agrupados em um byte. Além disso, é possível adicionar módulos de E / S desativados e modificar a imagem do nó de acordo com os sinais conectados sem ter que modificar a aplicação existente.
O conceito de diagnóstico baseia-se em diagnósticos de acordo com o padrão EN 50170. Portanto, a programação de módulos não é necessária para interpretar as informações de diagnóstico de cada fabricante.
| Remota | Sim |
| Interfaces de comunicação | Profinet IO |
| Conexão | 02 x RJ 45 |
| Tensão de operação | 24 VDC |
| Baud Rate | PROFINET IO: 100 Mbit/s |
| Número de módulos I/O permitidos | 64 (sem expansão) |
| Modo de conexão | RJ 45 |
| Seção do Cabo | 0.08 a 1.5mm² |
| Fixação | Trilho DIN |
| Encapsulamento | Plástico |
| Grau de proteção | IP 20 |
| Dimensão | 49,5 x 71.9 x 96,8mm |
| Temperatura de operação | 0 a 55°C |
| Série | 750 |
| Fabricante | WAGO |
| Código do Fornecedor | 750-377 |
| Código Safety Control | 025306 |
| Datasheet | MANUAL 750-377 | Visualizar PDF |
| Manual | MANUAL 750-377 | Visualizar PDF |
| GSD | GENERIC DATA SHEET, INSTALADOR PARA O TIA PORTAL | |
| Power Meas | INSTRUÇÃO DE INTEGRAÇÃO MÓDULO DE ENERGIA COM SIEMENS |
