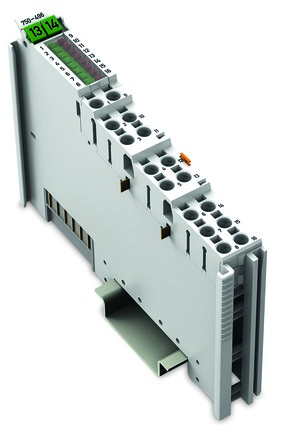

Módulo de entradas analógicas para até 8 canais, alimentação feita através do barramento, com tecnologia de conexão Cage Clamp. Encapsulamento compacto.
Este módulo de entrada analógica processa sinais padrão de 0-20 mA, 4-20 mA e 3,6-21 mA (Namur NE43).
O módulo fornece uma fonte de alimentação de 24 V para uma conexão direta a sensores de 2 fios.
O sinal de entrada de cada canal é isolado eletricamente e transmitido com uma resolução de 12 bits.
Quebra de fio, curto-circuito, e medição fora da faixa são indicados por um LED vermelho.
Canais não usados podem ser desativados.
O módulo pode ser configurado através do WAGO-I/O-CHECK ou arquivos GSD.
Ele oferece um design extremamente compacto e baixos erros de medição.
| Número de canais | 8 |
| Sinal de entrada | 0...20mA / 4...20mA / 3,6...21mA |
| Corrente consumida no barramento | 69 mA |
| Resolução | 12 Bit |
| Tempo de conversão | 10ms |
| Modo de conexão | Cage Clamp |
| Dimensão | 12 x 100 x 69mm |
| Encapsulamento | Plástico |
| Grau de proteção | IP20 |
| Temperatura de operação | 0 a 55°C |
| Fabricante | WAGO |
| Código Safety Control | 000657 |
| Código do Fornecedor | 750-496 |
| Datasheet | DATASHEET MÓDULO I/O ANALÓGICO | Visualizar PDF |
| Manual | MANUAL MÓDULO I/O ANALÓGICO | Visualizar PDF |
