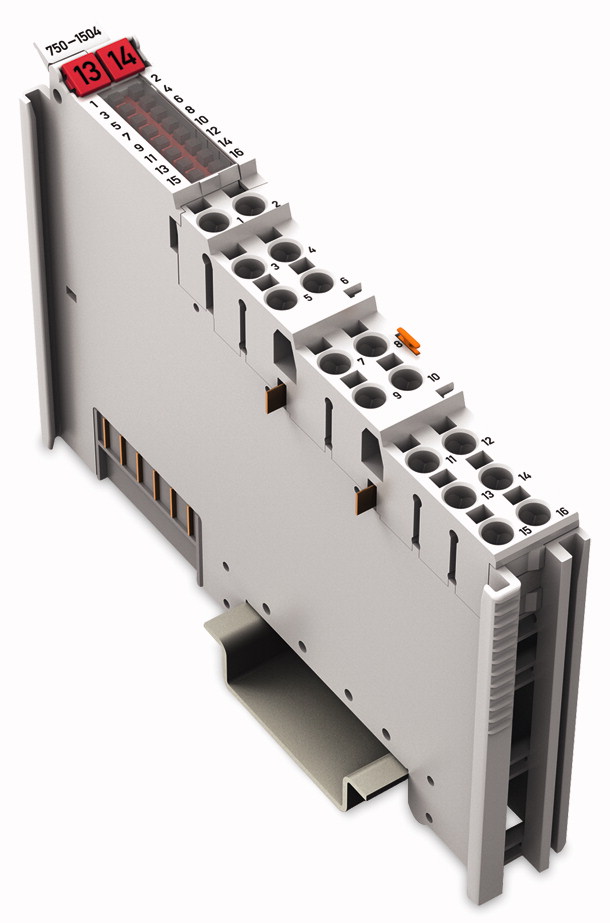

Módulo de saídas digitais para até 16 canais, alimentação feita através do barramento, com tecnologia de conexão Cage Clamp. Encapsulamento compacto.
O módulo de saída fornece 16 canais em uma largura de apenas 12 mm (0,47 pol.). A carga conectada é comutada via saída digital do sistema de controle, todas as saídas são protegidas contra curto-circuito. Os níveis de campo e sistema são isolados eletricamente.
- O módulo possui conexões push-in CAGE CLAMP® que permitem a conexão de condutores sólidos simplesmente empurrando-os para dentro;
- Cada canal de entrada possui um filtro RC de rejeição de ruído com constante de tempo de 0,2 ms;
- Um LED verde indica o status comutado de cada canal;
- Os níveis de campo e sistema são isolados eletricamente;
- É necessária uma ferramenta de operação com uma lâmina de 2,5 mm (210-719) para abrir as conexões do Push-in CAGE CLAMP®.
Compatível com qualquer Controlador ou Remota WAGO
Quantidade de saídas | 16 |
Sinal de saída | 24VDC |
Corrente consumida no barramento | 40 mA |
Corrente de saída por canal | 500 mA |
Largura do Bit | 16 Bit |
Indicadores | 16 LEDs para indicação de status das saídas |
Dimensão | 12 x 69 x 100mm |
Encapsulamento | Policarbonato, Poliamida 6.6 |
Grau de proteção | IP20 |
Temperatura de operação | 0 a 55°C |
Fabricante | WAGO |
Código | 750-1504 |
Código Safety Control | 000604 |
Código do Fornecedor | 750-1504 |
Datasheet | DATASHEET MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
Manual | MANUAL MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
PDF 3D | ARQUIVO 3D MÓDULO DE ENTRADAS DIGITAIS | Visualizar PDF |
