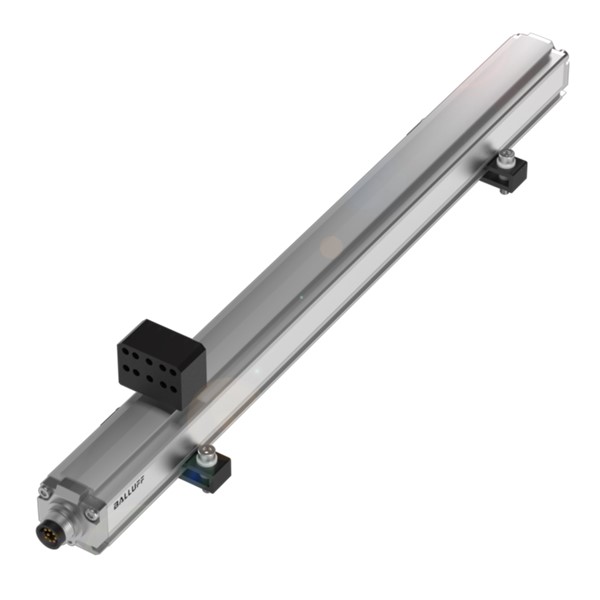

Sensor de Posição em Perfil - 200mm - BTL1E22

Sistema de posicionamento magnetostritivo em formato construtivo de haste, saída analógica (4...20mA), faixa de medição: 200mm, frequência de medição: 4000 Hz. Código: BTL7-E501-M0200-P-S32

Qtde:

Descrição do Produto

Sistema de Medição Linear

A Balluff oferece uma variedade de sistemas de medição linear que são amplamente utilizados na indústria para medir o deslocamento linear com alta precisão. Esses sistemas são projetados para fornecer dados confiáveis e consistentes em uma variedade de aplicações industriais.

Um dos sistemas de medição linear oferecidos pela Balluff é o sistema magnetostritivo. Ele utiliza a tecnologia baseada em ondas magnetostritivas para medir o deslocamento linear. O princípio de funcionamento desse sistema envolve a geração de uma onda de pulso magnético ao longo de uma haste de referência. Quando um imã é movido ao longo da haste, a onda de pulso magnético é alterada proporcionalmente ao deslocamento. Essa mudança é detectada por um sensor que converte o sinal em um valor de deslocamento linear.

Os sistemas de medição linear da Balluff são projetados para serem robustos e confiáveis em ambientes industriais adversos. Eles podem lidar com condições como vibração, choque, umidade e variações de temperatura, tornando-os adequados para uma ampla gama de aplicações industriais.

Dados Técnicos

Conexão Conector de encaixe, M16x0,75, 8-polos
Precisão de repetibilidade ± 5 µm
Temperatura ambiente -40...85°C
Classe de proteção IP67
Saída analógica Analógica, corrente 4…20 mA
Divergência de linearidade máx. ±50 µm
Forma Série perfil
Fixação Grampos de fixação
Tensão de serviço UB 10...30 VDC
Encoder de posição, quantidade máx. 2
Material do invólucro Alumínio, anodizado
Certificação/conformidade CE / cULus / WEEE
Faixa de medição 200 mm
Frequência de medição, máx. 4000Hz
Código Safety Control 067792
Código do Fornecedor BTL1E22

Download

DATASHEET DATASHEET_BTL1E22 Visualizar PDF
