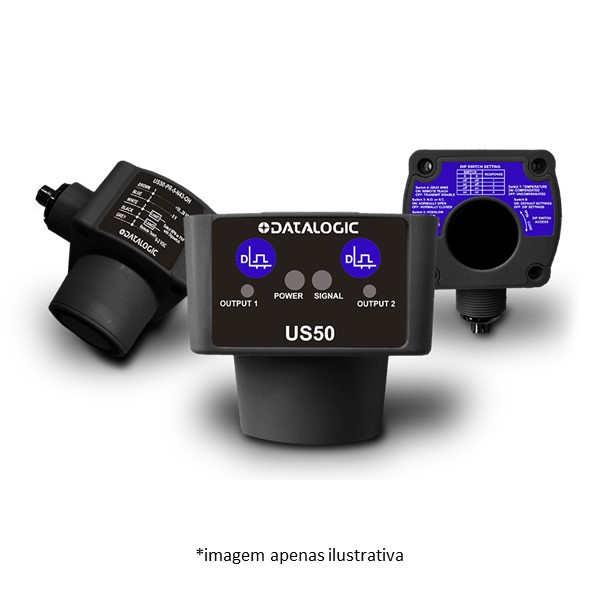

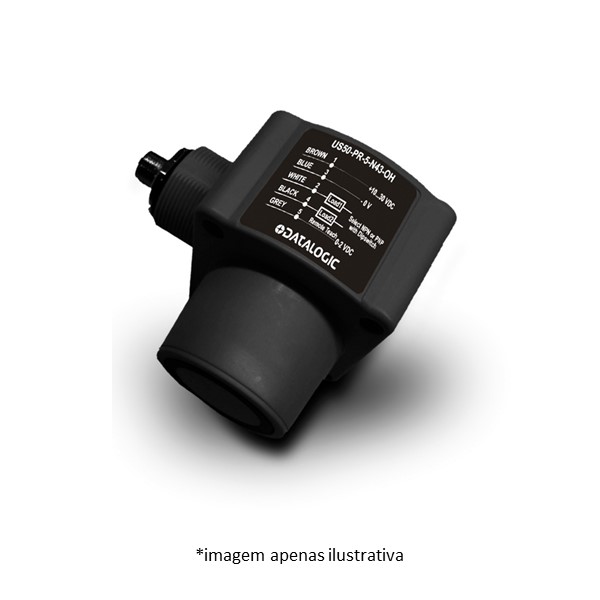

Sensor ultrassônico | US50-PR-5-N43-IVH

Sensor de distância ultrassônico cilíndrico M50 em carcaça plástica ABS, distância sensora de 200...8000 mm, com botão de ensino, entrada remota e saída analógica 4...20mA ou 0...10V configuráveis. Tensão de operação de 10...30 VDC, IP67 e conexão a conector M12 - 5 pinos.

Qtde:

Descrição do Produto

SENSORES DE DISTÂNCIA

Os sensores de distância são utilizados para aplicação onde se requerem medidas, como o nome próprio nome diz. Eles transformam uma medida em um valor analógico de corrente ou tensão, e podem também, operar com saídas digitais para sistemas de controle mais simplificados do tipo ON /OFF.  Para as aplicações de medição, temos os seguintes tipos de sensores: Indutivos, ópticos Led ou Laser, e ultrassônicos.

Estes modelos reúnem características únicas, que definem os tipos de detecção, resolução, precisão e distância sensora a ser monitorada.  Sendo assim, para cada atividade de medição, existe uma tecnologia de sensoriamento diferente.

Por onde começar?

  • Sensores indutivos analógicos: Usados para pequenas distâncias com grande precisão em peças pequenas metálicas.
  • Sensores ultrassônicos: são ideais para monitoramento de níveis (sólido os líquidos) para distâncias até 8 metros. Este modelo é ideal quando temos ambientes com muita poeira e substâncias em suspensão.
  • Sensores de distância com emissão a Led ou laser: Estes possuem tecnologias para curtos alcances, e também para grandes distâncias. Este tipo de tecnologia não é indicado para ambientes onde se tem muita poeira e substâncias em suspensão.

Linha US30 - Sensor de distância ultrassônico

Os sensores de distância ultrassônicos da linha US30 são modelos que oferecem medições de médio alcance com modelos para 1000 e 2000mm. Sendo construídos em formato padronizado M30 cilíndrico, com carcaça em plástico PBT, botão de ensino e entrada remota, uma saída digital PNP ou NPN configurável, saídas analógicas de 0...10V ou 4...20mA, conexão padronizada M12 - 4 pinos, e grau de proteção IP67. São sensores empregados em processos onde se necessitam de medições de médios ranges com economia e simplicidade.



A Safety Control é uma empresa especializada em sensores, leitores de códigos, sistemas de visão e inspeção automática, rastreabilidade e indústria 4.0. Equipamentos de ponta e de alta tecnologia que irão fazer a diferença e agregar valor à sua empresa e seu produto. Nosso time de especialistas está a sua disposição!

Dados Técnicos

Tensão de operação 10...30 VDC
Distância de operação 8000mm
Saída 4...20mA ou 0...10V configurável
Range de operação do sensor 200...8000mm
Emissão Ultrassom
Entrada remota Sim

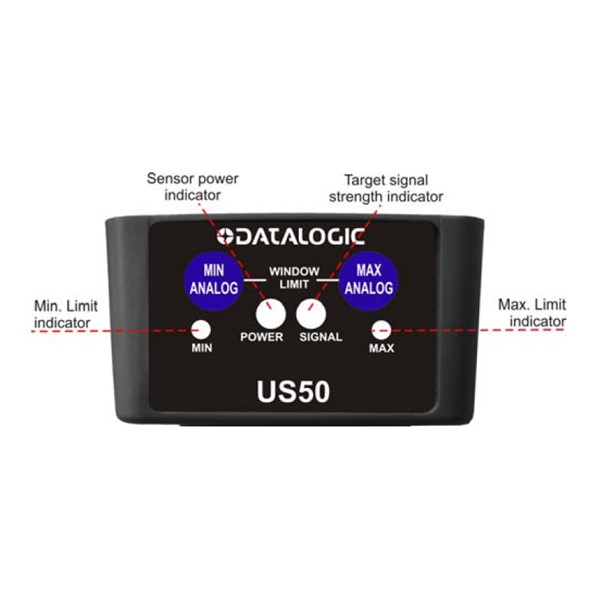

Botão de ensino - Teach-in Sim
Resolução 1mm
Linearidade ± 0.2% of span from 200 to 8000 mm

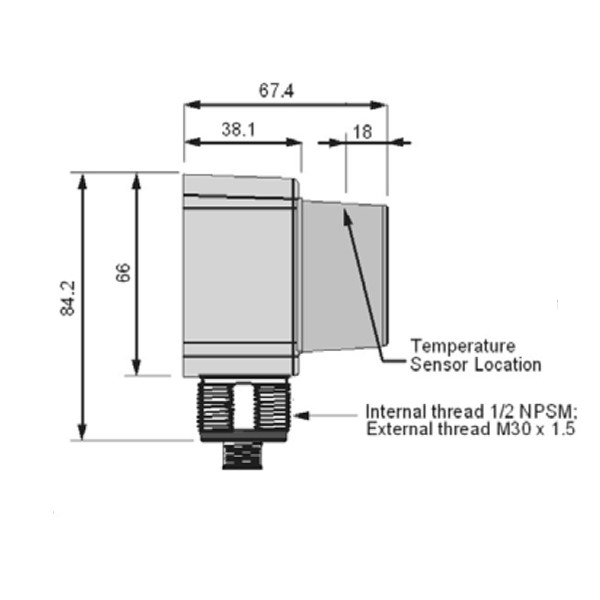

Diâmetro / formato do sensor Híbrido M50 + retangular

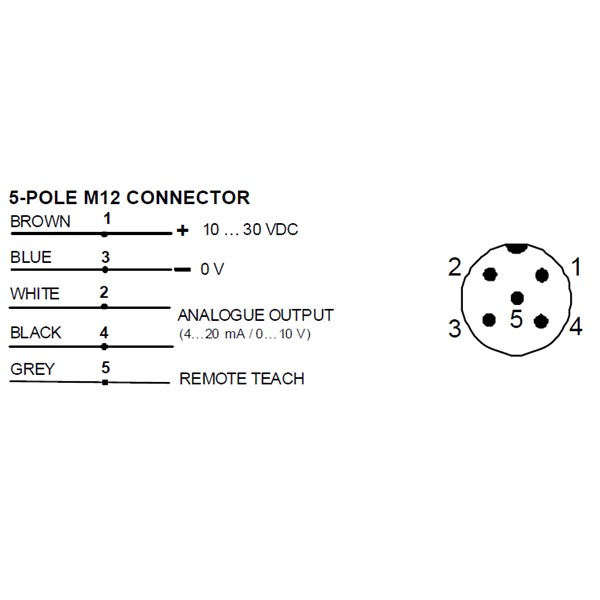

Conexão do sensor M12 - 5 pinos
Material da carcaça Plástico - ABS
Material da face sensora Espuma de poliuretano
Temperatura de operação -20 … 70°C
Grau de proteção IP 67
Aplicação do sensor Medição / longo alcance
Código Safety Control 002538
Código do Fornecedor 95B040130
